2.4.5. Методы типа дерева целей
Идея метода впервые была предложена Черчменом в связи с проблемами принятия решений в промышленности. Термин «дерево целей» подразумевает использование иерархической структуры, полученной путем разделения общей цели на подцели, а их, в свою очередь, на более детальные составляющие (новые подцели, функции и т.д.). Как правило, этот термин используется для структур, имеющих отношение строгого порядка, но метод дерева целей используется иногда и применительно к «слабым» иерархиям, в которых одна и та же вершина нижележащего уровня может быть одновременно подчинена двум или нескольким вершинам вышележащего уровня.
Разновидностью методов дерева целей и Дельфи является метод
РА ТТЕRN (Рlanning Аssistance Through Тechnikal Еvaluation оf Relevance Numbers помощь планированию посредством относительных показателей технической оценки), разработанный для повышения эффективности процессов принятия решений в области долгосрочной научно-технической ориентации крупной промышленной фирмы.
Сущность метода РАТТЕRN заключается в следующем. Исходя из сформулированных целей потребителей продукции фирмы на прогнозируемый период осуществляется развертывание дерева целей. Для каждого уровня дерева целей вводится ряд критериев. С помощью экспертной оценки определяются веса критериев и коэффициенты значимости, характеризующие важность вклада целей в обеспечение критериев. Значимость некоторой цели определяется коэффициентом связи, представляющим сумму произведений всех критериев на соответствующие коэффициенты значимости. Общий коэффициент связи некоторой цели (относительно достижения цели высшего уровня) определяется путем перемножения соответствующих коэффициентов связи в направлении вершины дерева.
2.4.6. Морфологические методы
Основная идея морфологических методов систематически находить все мыслимые варианты решения проблемы или реализации системы путём комбинирования выделенных элементов или их признаков. В систематизированном виде морфологический подход разработан и применён впервые швейцарским астрономом Ф.Цвикки и долгое время был известен как метод Цвикки.
Цвикки предложил три метода морфологического исследования:
1.Метод систематического покрытия поля(МСПП),основанный на выделении так называемых опорных пунктов знания в любой исследуемой облости и использовании для заполнения поля некоторых сформулированных принципов мышления.
2.Метод отрицания и конструирования (МОК),заключающийся в том, что на пути конструктивного прогресса стоят догмы и компромисные ограничения, которые есть смысл отрицать, и следовательно, сформулировав некоторые предложения, полезно заменить их затем на противоположные и использовать при проведении анализа.
3.Метод морфологического ящика (ММЯ),нашедший наиболее широкое распространение. Идея ММЯ состоит в том ,что определить все мыслимые параметры, от которых может зависеть решение проблемы, представить их в виде матриц-строк , а затем определить в этом морфологическом матрице-ящике всевозможные сочетания параметров по одному из каждой строки. Полученные таким образом варианты могут снова подвергаться оценке и анализу в целях выбора наилучшего. Морфологический ящик может быть не только двумерным.
Построение и исследование по методу морфологического ящика проводится в пять этапов.
Этап 1.Точная формулировка поставленной проблемы.
Этап 2.Выделение показателей Pi,от которых зависит решение проблемы. По мнению Ф.Цвикки,при наличии точной формулировки проблемы выделение показателей происходит автоматически.
Этап 3.Сопоставление показателю Pi его значений pik и сведение этих значений в таблицу, которую Цвикки называет морфологическим ящиком.

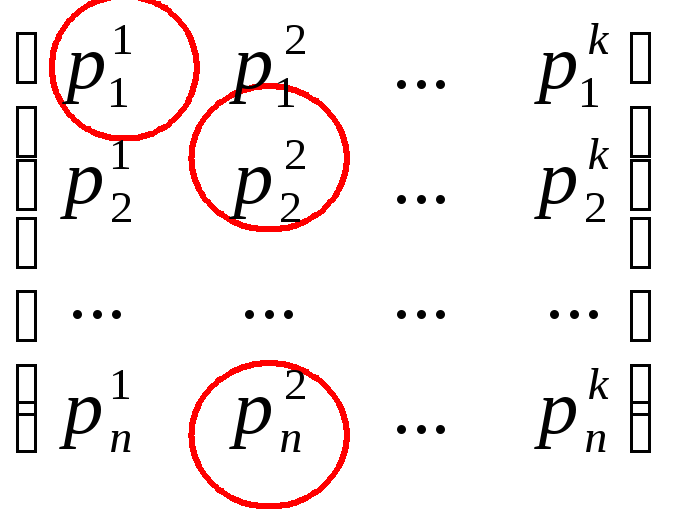

Набор значений различных показателей(по одному значению из каждой строки) представляет собой возможный вариант решения данной проблемы(например вариант {p11,p22,…,pnk},обозначенный на рисунке 2) Такие наборы называются вариантами решения или просто вариантами. Общее число вариантов, содержащихся в морфологической таблице, равно N=K1,K2,…,Kn, где Ki(i=1,2,…n)-число значений i-го показателя.
Этап 4.Оценка всех имеющихся в морфологической таблице (ящиков) вариантов.
Этап 5.Выбор из морфологической таблицы наиболее желательного варианта решения проблемы.
Морфологические ящики Цвикки нашли широкое применение для анализа и разработки прогноза в технике. Для организационных же систем управления, такой ящик, который по видимому, был бы многомерным, практически невозможно построить. Поэтому используя идею морфологического подхода для моделирования организационных систем ,разрабатывают языки моделирования или языки проектирования, которые применяют для порождения возможных ситуаций в системе, возможных вариантов решения и часто как вспомогательное средство формирования нижних уровней иерархической структуры целей и моделировании организационных структур. Примерами таких языков служат системно-структурные языки (язык функции и видов структуры, номинально-структурный язык), язык ситуационного управления, языки структурно-лингвистического моделирования.
Рис.2.7. Морфологический ящик
