43.Вектор-циклы. Пространство вектор циклов. Независимые циклы. Цикломатическое число. Алгоритм нахождения базис вектор-циклов.

О: вектор С(μ)∈Zn – называется вектор-циклом соответствующим циклу μ если i- координаты Сi(μ) вектора С(μ) равны разности Сi+(μ) - Сi-(μ) где Сi+ - число проходов в цикле μ через ребро qi в направлении выбранной ориентации, Сi- - число проходов в цикле μ через ребро qi в противоположном направлении выбранной ориентации.

- множество всех векторов-циклов графа G.

С(μ)-соответствуют циклу μ выражается в виде линейной комбинации через другие вектора циклы.

С(μ)=α1 С(μ1)+ α2С(μ2)+ ……………………+ αmС(μm) (1)

Где α1 ∈Q (множество рациональных чисел)

Коэффициент αi коэффициент линейного разложения вектор цикла С(μ) по вектор-циклам С(μ1)……………………+ С(μm)

Теорема1: Если при некоторых α1…………………… αm справедливо равенство (1) для некоторой выбранной ориентации ребер то равенство (1) остается справедливы и при любой другой ориентации.

О: цикл μ называется суммой циклов μ1 и μ2 при этом μ= μ1 + μ2 если их вектор-циклы удовлетворяют условию : С(μ)=С(μ1)+ С(μ2)

О: о двух циклах μ1и μ2 говорят что μ1= αμ2 если С(μ1)= αС(μ2)

О: цикл μ называется линейной комбинацией циклов μ1, μ2 и т д если цикл

С(μ)=α1 С(μ1)+ α2С(μ2)+ ……………………+ αmС(μm) при этом

μ=α1 μ1+ α2μ2+ ……………………+ αmμm (4)

О: система циклов μ1, μ2…… и т д, называется линейно независимой из равенства

α1 μ1+ α2μ2+ ……………………+ αmμm =0 следует равенство 0 всех коэффициентов α

О: система независимых циклов называется цикловым базисом графа G если любой цикл из G может быть представлен в виде линейной комбинации из элементов базиса.

Теорема2: в любом графе G существует цикловой базис состоящий из простых элементарных циклов этого графа.

О: цикломатическим числом графа G называется число элементов его циклового базиса ( максимальное число независимых циклов)

Алгоритм нахождения базис вектор-циклов

G=<Q, X> │Q│= N .

T- остовное дерево G (графа) ; q1……………..qm – ребра Т; qn…………..qm – остальные ребра графа G , возьмем qi , i=n, n+1, ……N; и добавим это ребро в дерево Т пусть qi={x,y} дерево имеет две вершины x…..y назовем μi*(n-1); { μ1,….. μN-n+1}- линейно независимый образующий базис.

Связь базиса вектор-циклов с цикломатической матрицей.

44.Цикломатическая (контурная) матрица и матрица инциденций. Законы Киргофа. Уравнение контурных токов. Примеры.

Матрица инциденций.

Пусть задан граф G имеет N дуг и ребер и не имеет петель:

G=<Г, х> ; │х│=n ; Х={x1………xn} ; │Т│=N ; =││Sij││;

(-1 -если j дуга инцидентная i и вершина заходит в нее.

Sij= (1 -если j дуга инцидентная i и вершина исходит из нее .

( 0 -если j дуга неинцидентная i и вершина.

Замечание : для неориентированного графа Sij определяется:

1-если j ребро инциденции i вершины

0- в противном случае

Sij =

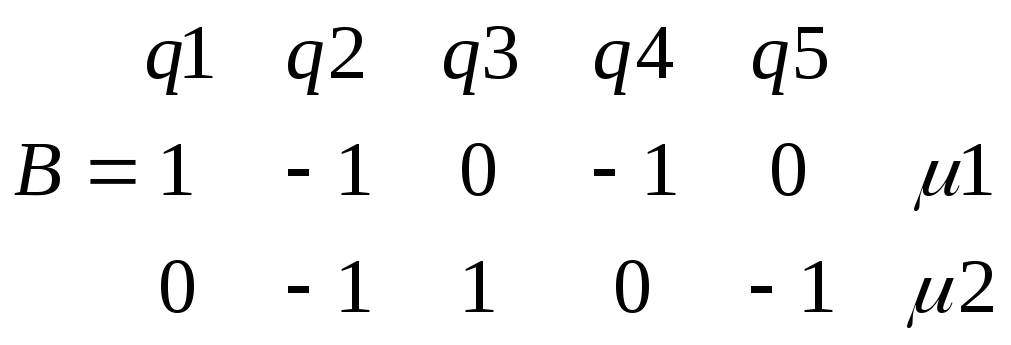

Цикломатическая матрица.

G=<Q, х>;( n- вершины ; N-ребра) граф в котором μ1, μ2,……………………,μк – простые элемент циклы графа. Преобразуем неориентированный граф в ориентированный

задав произвольную ориентацию на его ребрах, введем матрицу .Элементы матрицы: Примеры.

в - матрица инциденций.

Законы Киргофа

1 закон - SI=0; S= [I1…………IN}]T

2 закон- BU=0; B=[U1…………UN}]T

Уравнение контурных токов.- метод сокращения размерности системы уравнений, описывающей электрическую цепь.

Как известно, любая электрическая цепь, состоящая из Р рёбер (ветвей, участков) и У узлов, может быть описана системой уравнений в соответствии с 1-м и 2-м законами Кирхгофа. Число уравнений в такой системе равно Р, из них У–1 уравнений составляется по 1-му закону Кирхгофа для всех узлов, кроме одного; а остальные Р–У+1 уравнений – по 2-му закону Кирхгофа для всех независимых контуров. Поскольку независимыми переменными в цепи считаются токи рёбер, число независимых переменных равно числу уравнений, и система разрешима.

Существует несколько методов сократить число уравнений в системе. Одним из таких методов является метод контурных токов.

Метод использует тот факт, что не все токи в рёбрах цепи являются независимыми. Наличие в системе У–1 уравнений для узлов означает, что зависимы У–1 токов. Если выделить в цепи Р–У+1 независимых токов, то систему можно сократить до Р–У+1 уравнений. Метод контурных токов основан на очень простом и удобном способе выделения в цепи Р–У+1 независимых токов.

Метод контурных токов основан на допущении, что в каждом из Р–У+1 независимых контуров схемы циркулирует некоторый виртуальный контурный ток. Если некоторое ребро принадлежит только одному контуру, реальный ток в нём равен контурному. Если же ребро принадлежит нескольким контурам, ток в нём равен сумме соответствующих контурных токов (с учётом направления обхода контуров). Поскольку независимые контура покрывают собой всю схему (т.е. любое ребро принадлежит хотя бы одному контуру), то ток в любом ребре можно выразить через контурные токи, и контурные токи составляют полную систему токов.
