2.1.10 Рабочая плита
Рабочая плита служит для предварительного уплотнения и выглаживания укладываемой асфальтобетонной смеси.
Плита состоит из двух половин, соединённых между собой шарнирно, для регулирования поперечного профиля покрытия.
С асфальтоукладчиком соединяется при помощи подвески.
2.1.11 Гидрооборудование
Гидрооборудование асфальтоукладчика АСФ-К-3-02 обеспечивает:
- привод хода;
- раздельный привод питателей шнеков;
- привод трамбующих брусьев и вибраторов рабочей плиты;
- подъём и опускание, поджим и разгрузку, раздвижку рабочей плиты;
- поворот (раскрытие-закрытие) створок рабочей плиты;
- регулирование толщины укладываемого слоя смеси слева и справа по ходу машины;
- привод механизма блокировки дифференциала;
- охлаждение рабочей жидкости;
- привод рулевого управления.

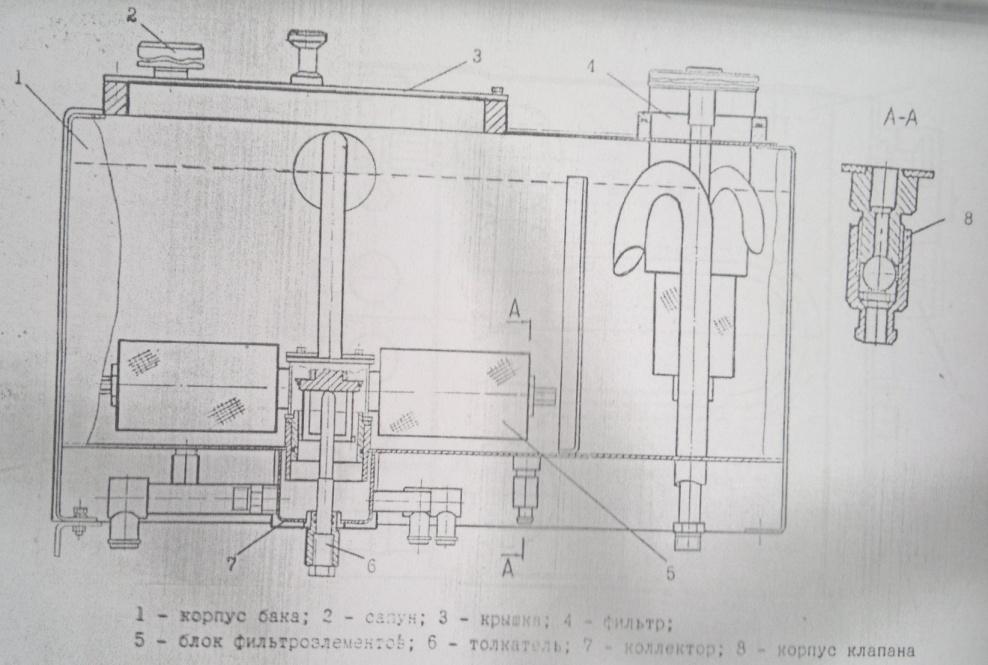

Рисунок 42 – Гидробак со встроенной системой фильтрации

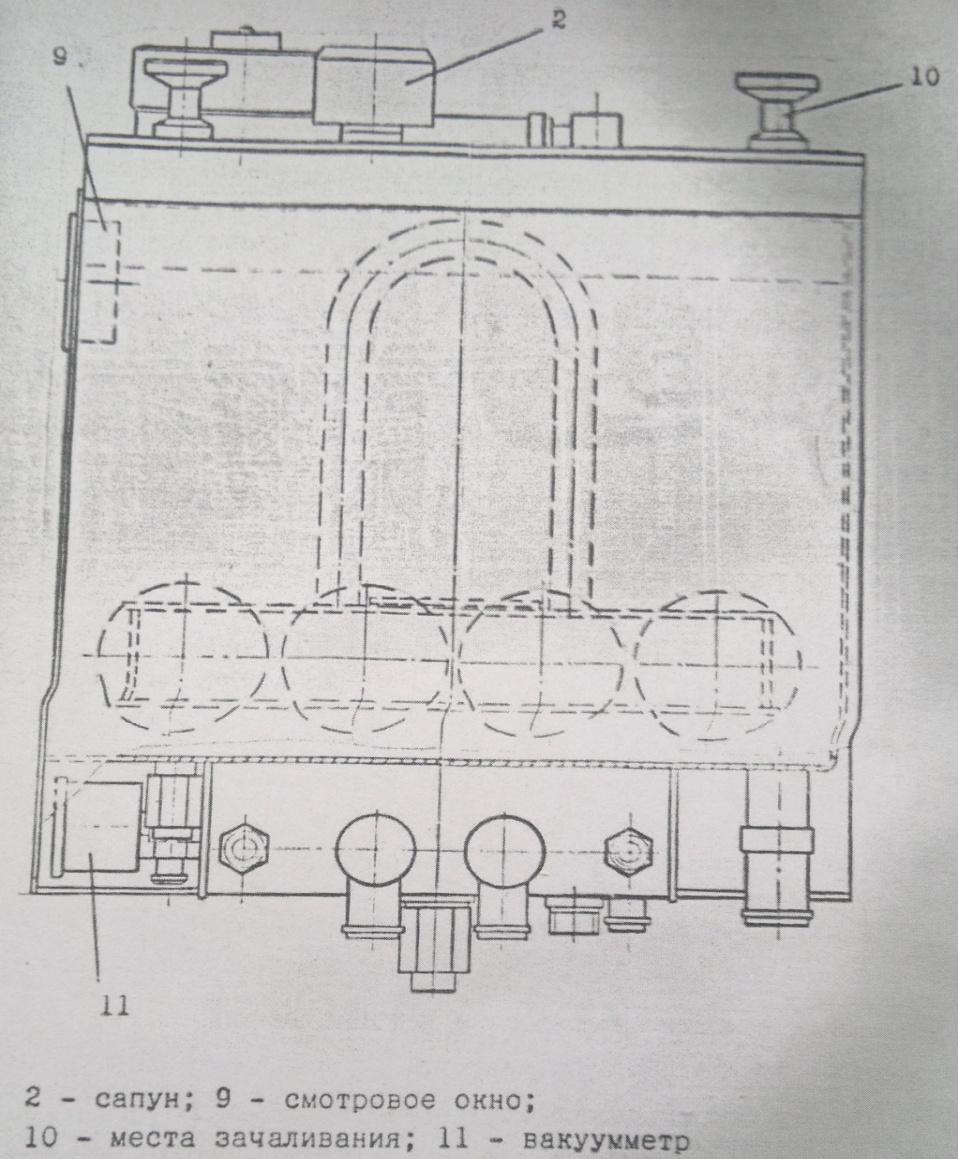

Рисунок 43 – Гидробак со встроенной системой фильтрации (вид спереди)
Составные части гидрооборудования асфальтоукладчика АСФ-К-3-02:
- гидробак;
- системы очистки рабочей жидкости (встроенная в гидробак и отдельный фильтр);
- коллектор;
- насосы.

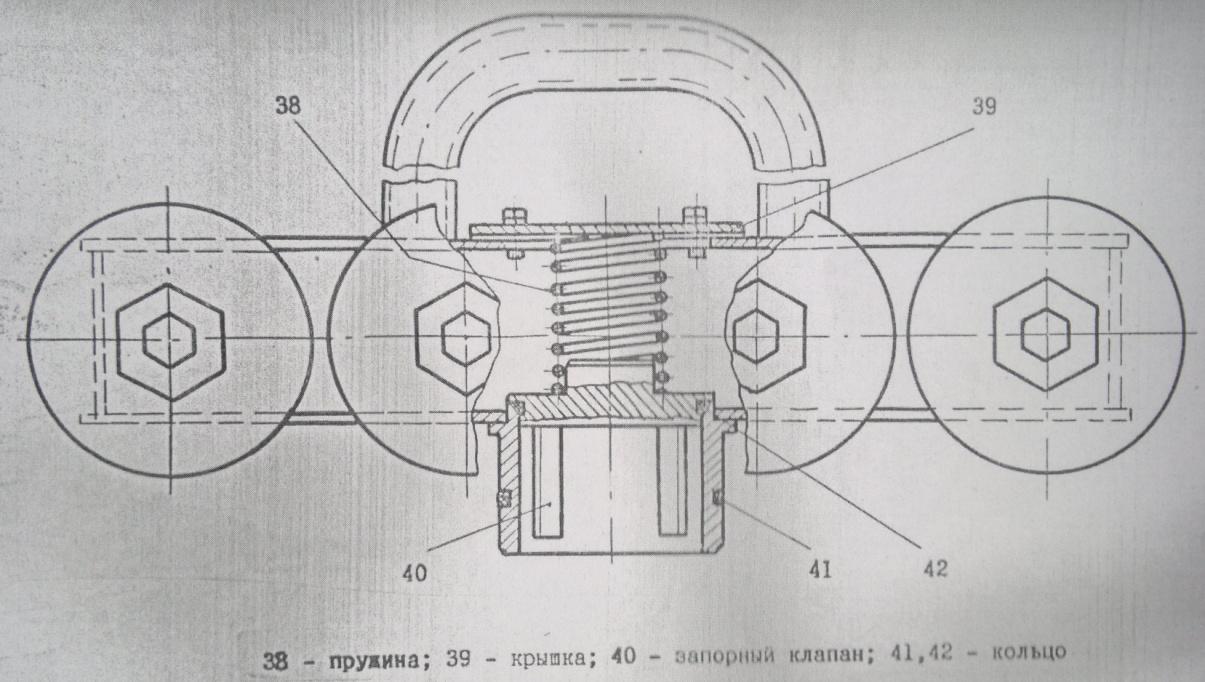

Рисунок 44 – Гидробак с встроенной системой фильтрации. Блок фильтроэлементов
Бак считается заправленным, когда уровень жидкости находится на уровне середины смотрового стекла, при этом рабочая плита находится в транспортном положении с выдвинутыми уширителями, штоки гидроцилиндров управления толщиной слоя выдвинуты и створки бункера закрыты.

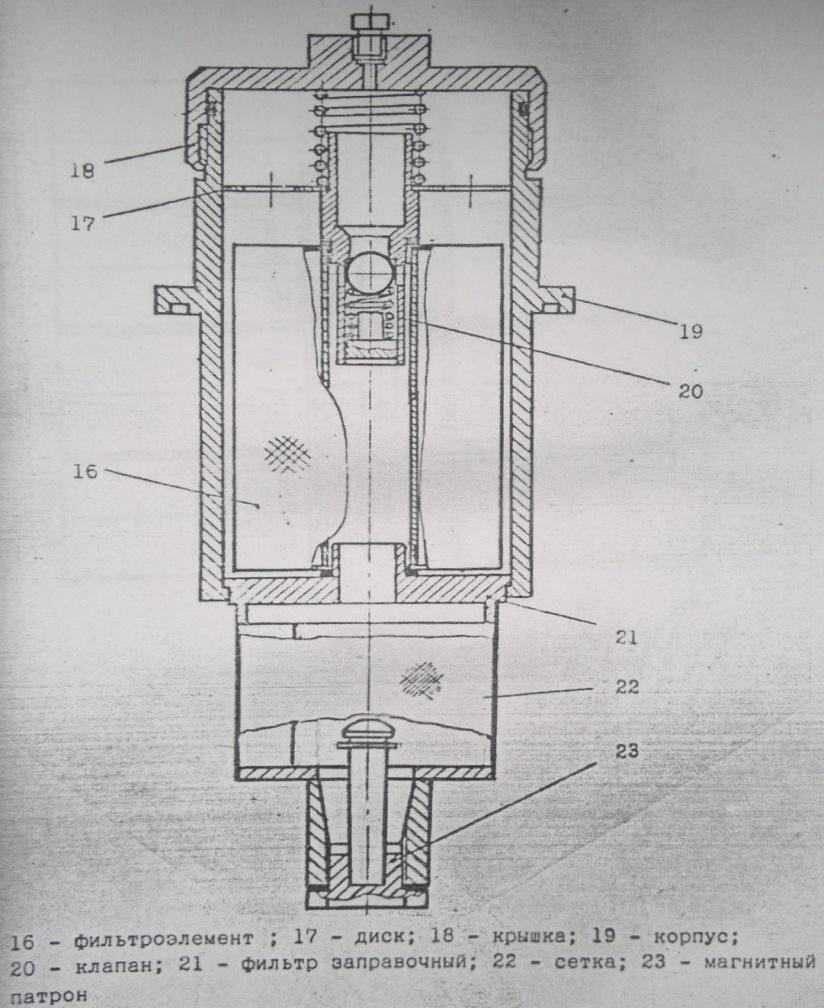

Рисунок 45 – Гидробак с встроенной системой фильтрации. Фильтр
Рисунок 46 – Гидрооборудование. Схема работы объёмного гидропривода
При проведении ремонтных работ гидросистемы, для предотвращения потерь рабочей жидкости, толкатель необходимо вывернуть в положение «Закрыто», при этом полости гидробака и коллектора будут разобщены.
Первая замена фильтроэлементов в заправочном фильтре и в блоке фильтроэлементов производится через 250 моточасов работы асфальтоукладчика.
При замене фильтроэлементов необходимо:
- промыть детали узла;
- перед сборкой смазать жидкостью резиновые уплотнения, посадочные и резьбовые соединения;
- снять бумажные этикетки с фильтроэлементов.
Для охлаждения рабочей жидкости в гидросистеме асфальтоукладчика АСФ-К-3-02 установлен калорифер АТ. В калорифер подаётся рабочая жидкость из сливных и дренажных магистралей.
Предохранение калорифера и дренажных магистралей от перегрузок осуществляется обратным клапаном.
Для нормальной работы калорифера давление на входе в него не должно превышать 0,2 МПа. Контроль давления производится манометром.
2.1.12 Электрооборудование
Электрооборудование предназначено для запуска двигателя, подзарядки аккумуляторных батарей, ручного и автоматического управления механизмами, а также освещения и сигнализации при движении машины в рабочем и транспортных режимах.
Электрооборудование включает в себя:
- источники электроэнергии;
- потребители электроэнергии;
- устройства управления, коммутации, сигнализации и электромонтажа провода;
- две аккумуляторные батареи по 12В каждая, соединённых последовательно;
- генератор переменного тока с встроенным выпрямительным блоком и реле-регулятором напряжения.
Рисунок 47 – Электрооборудование. Расположение элементов (вид сверху)
Потребителями электроэнергии являются:
- стартер;
- электромагниты гидрораспределителей;
- лампы освещения и сигнализации;
- приборы на пультах.
Устройства управления и коммутации:
- пульт управления на рулевой колонке;
- выносные пульты на рабочей плите.

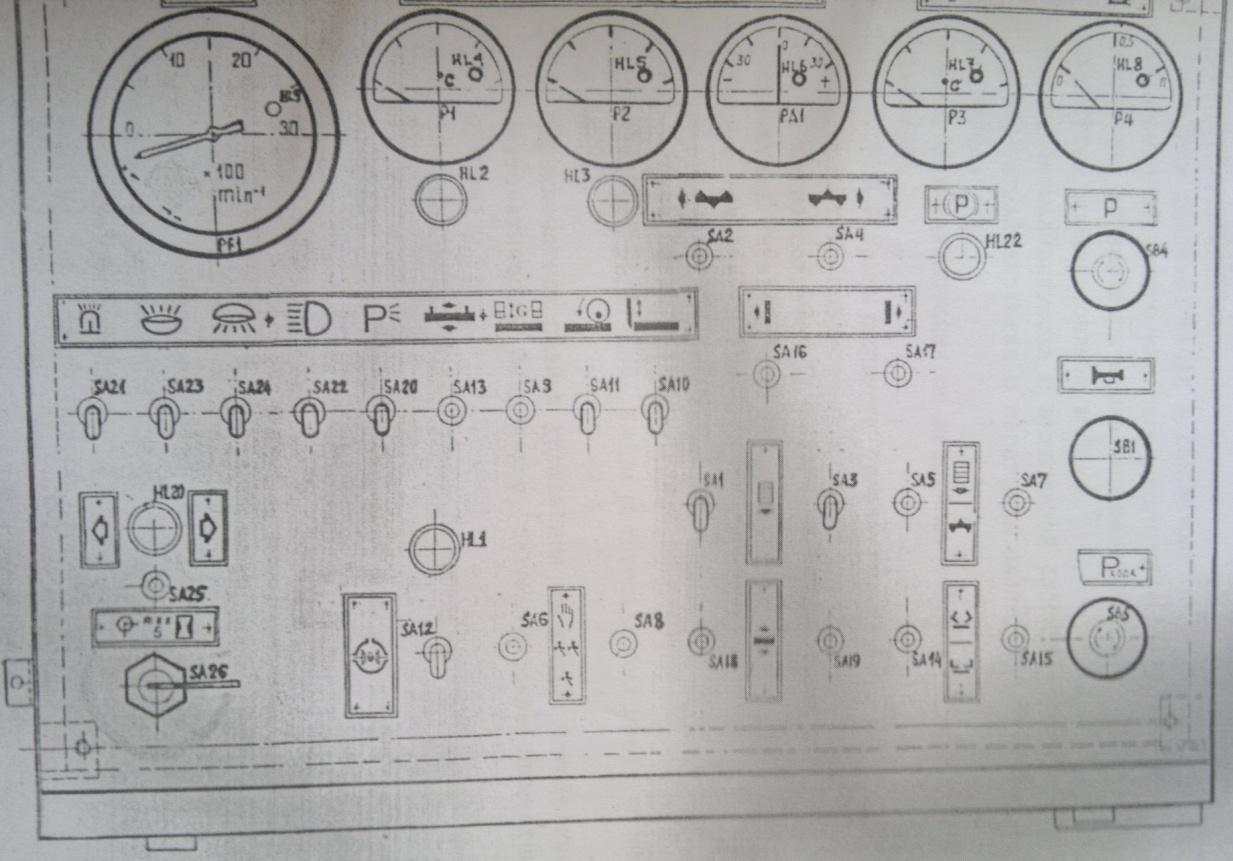

Рисунок 48 – Пульт управления. Панель
Электрооборудование выполнено по двух- и однопроводной схеме, в которой с корпусом машины соединен отрицательный вывод источника питания.
Сигнальные устройства:
- звуковой сигнал;
- фонари сигнала поворота;
- габаритные фонари.
