2.2 Описание работы асфальтоукладчика асф-к-3-02

Асфальтоукладчик выполняет следующие функции:

- приём асфальтобетонной смеси в бункер самосвала на ходу, без остановки работ по укладке;

- транспортирование (подачу) смеси из бункера к рабочей плите;

- распределение смеси по ширине укладываемой полосы;

- разравнивание, предварительное уплотнение смеси.

Процесс укладки асфальтобетонной смеси асфальтоукладчиком АСФ-К-3-02:

Асфальтобетонная смесь поступает в бункер асфальтоукладчика из кузова грузового автомобиля путём простого поднятие кузова и последующего опрокидывания смеси в бункер под действием силы тяжести.

После поступления асфальтобетонной смеси в бункер, материал подаётся в распределительный шнек при помощи конвейерного питателя, имеющего сменные скребки. При заполнении шнековой камеры привод питателя отключается, после его некоторой разгрузки включается вновь. Данные операции могут производиться автоматически, либо вручную при помощи пульта управления.

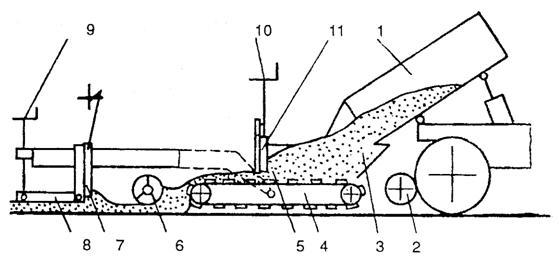

Рисунок 49 - Схема подачи асфальтобетонной смеси

Из шнековой камеры смесь поступает на виброплиту для равномерного распределения по всей ширине укладки.

Далее равномерно распределённый по ширине материал трамбуется вибробрусом для уплотнения покрытия. Окончательное уплотнение полотна производит дорожный каток.

Частота колебаний и вибраций виброплиты и вибробруса регулируется оператором.

Рисунок 50 - Схема технологического процесса работы асфальтоукладчика: 1 — моторный каток; 2 — выглаживающая плита; 3 — регулировочный винт; 4 — трамбующий брус; 5 — рама; 6 — шнек для распределения смеси; 7 — ходовая часть; 8 — силовая установка; 9 — бункер с питателем; 10 — автосамосвал

Асфальтоукладчик АСФ-К-3-02 обеспечивает укладку:

- Горизонтального

- двухскатного поперечного профиля покрытия

Ширина полосы от 2,5 до 4,5 м, а также до 6,5 м при установке расширителей по особому заказу.

Рисунок 51 - Общий вид асфальтоукладчика АСФ-К-3-02

2.3 Нормативные документы

ГОСТ 21915, ГОСТ 27816-88 – Государственные стандарты, устанавливающие правила изготовления, правила приемки и методы проверки и определения основных параметров и показателей асфальтоукладчиков.

Основные требования данных ГОСТов:

1) Асфальтоукладчики следует изготавливать в соответствии с требованиями настоящего стандарта и нормативно-технической документации на асфальтоукладчики конкретных моделей, а также по рабочим чертежам, утвержденным в установленном порядке.

2) Конструкция асфальтоукладчиков должна обеспечивать:

- регулировку ширины рабочего органа бесступенчатую гидравлическую или ступенчатую с шагом не более 250 мм;

- установку заданных параметров уплотняющих рабочих органов;

- устройство покрытий на односкатном и/или двускатном дорожном полотне с продольным уклоном в соответствии с требованиями СНиП 2.05.02;

- заданную толщину и ширину укладываемого покрытия;

- устройство кромки покрытия с вертикальной стенкой;

- прием смеси из автосамосвалов с задней разгрузкой;

- доступность и безопасность мест смазки;

- фильтрацию с заданной степенью очистки и удаление воздуха в гидросистеме при заполнении бака и в период работы;

- подогрев выглаживающей плиты;

- работу без дозаправки топливом не менее 10 моточасов;

- заменяемость изнашивающихся частей;

3) Асфальтоукладчики должны быть оборудованы:

- независимо действующими рабочей и стояночной тормозными системами или одной тормозной системой с независимыми органами управления при движении и стоянке;

- кабиной или тентом для защиты от солнца и атмосферных осадков;

- двумя рабочими местами оператора с мягко подрессоренными сидениями (асфальтоукладчики типоразмера 1 - одним рабочим местом);

- органами управления основными рабочими операциями, в т.ч. запуском двигателя, с расположением их в зоне рабочего места оператора;

- устройствами, препятствующими запуску двигателя посторонними лицами и при включенной передаче;

- системой блокировки, привода и рабочих органов;

- приборами для контроля уровня топлива в баке, давления, температуры и степени загрязненности съемных фильтроэлементов в гидросистеме;

- освещением контрольных приборов, рабочих органов и приемного бункера.

СНиП 3.06.03-85 – Строительные нормы и правила по проведению дорожно-строительных работ.

Данный СНиП содержит правила, охвативающие весь спектр строительства автомобильной дороги.

Основные положения, касающиеся укладки асфальтобетонных смесей:

- Асфальтобетонные смеси следует приготовлять в асфальтосмесительных установках, оборудованных смесителями принудительного перемешивания периодического или непрерывного действия.

- Битум, нагретый до рабочей температуры, следует использовать в течение 5 ч. При необходимости болев длительного хранения температуру вязкого битума необходимо снизить до 80 °С, жидкого - до 60 °С и хранить не более 12 ч.

- При применении активированных минеральных порошков или ПАВ температура битума, щебня, гравия, песка, отсевов дробления и готовой асфальтобетонной смеси должна быть снижена

на 20 °С при применении битумов марок БНД 40/60, БНД 60/90, БНД 90/130, БН 60/90, БН 90/130;

на 10 °С при применении битумов марок БНД 130/200, БНД 200/300, БН 130/200, БН 200/300.

- В процессе приготовления смесей в смеситель периодического действия, как правило, сначала следует вводить взвешенные по фракциям минеральные материалы и перемешивать их между собой, а затем - битум.

- Погрешность дозирования компонентов асфальтобетонной смеси должна соответствовать требованиям ГОСТ 9128-84.

- Продолжительность перемешивания горячих, теплых и холодных асфальтобетонных смесей устанавливают в соответствии с техническими данными асфальтосмесительной установки.

- Асфальтобетонную смесь после окончания перемешивания следует выгрузить из смесителя в накопительный бункер или транспортные средства.

- Допускается укладка холодных асфальтобетонных смесей непосредственно после приготовления, то есть в горячем виде.

- Укладку асфальтобетонных смесей следует осуществлять асфальтоукладчиком и, как правило, на всю ширину.
