15.7. Символы в схемах алгоритмов, программ, данных и систем
ГОСТ 19.701-90 (международный стандарт ICO 5807-85) все символы разделяет на четыре группы: данных, процессов, линий и специальных символов.
15.7.1. Символы данных
К первой группе относятся основные и специфические символы данных. К основным символам относятся:
-
Данные. Символ изображает данные с неопределенным носителем данных (рис. 15.4, а).
-
Запоминаемые данные. Символ изо бражает эти данные в виде, пригод ном для обработки; носитель данных не определен (рис. 15.4, б).
Рис. 15.4. Основные символы данных: а — данные; б — запоминаемые данные
К
специфическим
символам
данных
относятся:
-

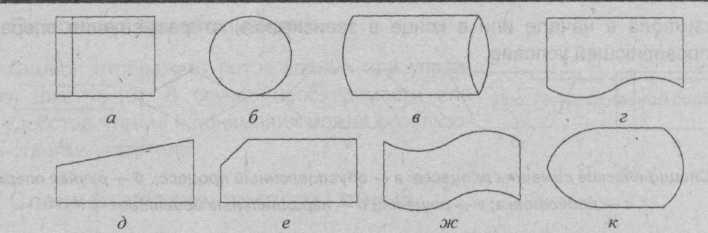

Оперативное запоминающее устройство. Символ изображает данные, хранимые в оперативному запоминающем устройстве (рис. 15.5, а).
-
Запоминающее устройство с последовательным доступом. Символ изо бражает данные, хранимые в запоминающем устройстве с последователь ным доступом — магнитная лента, кассета с магнитной лентой, магнито фонная кассета (рис. 15.5, б).
-
Запоминающее устройство с прямым доступом. Символ изображает дан ные, хранимые в запоминающем устройстве с прямым доступом — магнит ный диск, магнитный барабан, гибкий магнитный диск (рис. 15.5, в).
-
Документ. Символ изображает данные, представленные на носителе в удобной для чтения форме — машинограмма, документ для оптического или магнитного считывания, микрофильм, рулон ленты с результирующими данными, бланки ввода данных (рис. 15.5, г).
-
Ручной ввод. Символ изображает данные, вводимые вручную во время об работки с устройства любого типа — клавиатура, переключатели, кнопки, световое перо, полоски с штриховым кодом (рис. 15.5, д).
-
Карта. Символ изображает данные, представленные на носителе в виде карты — перфокарты, магнитные карты, помеченные карты для считывания, карты с отрывным ярлыком, помеченные карты для сканирования (рис. 15.5, е).
-
Бумажная лента. Символ изображает данные, представленные на носите ле в виде бумажной ленты (рис. 15.5, ж).
-
Дисплей. Символ изображает данные в виде экрана для визуального на блюдения, индикатора ввода информации (рис. 15.5, к).
б — запоминающее устройство с последовательным доступом;
в — запоминающее устройство с прямым доступом; г — документ; д — ручной ввод;
е — карта; ж— бумажная лента; к— дисплей
15.7.2. Символы процесса
Ко второй группе относятся основные и специфические символы процесса. Основной символ процесса
Символ отображает функцию обработки данных любого |вида — выполнение определенной операции или группы опе-|раций, прир^дящих к изменению значения, формы или размещения информации, или определение, в каком из нескольких направлений потока следует двигаться (рис. 15.6).
Специфические символы процесса
-
Обусловленный процесс. Символ отображает обусловленный процесс, ко торый состоит из одной или нескольких операций или шагов программы, определенный в другом месте — в подпрограмме, модуле (рис. 15.7, а).
-
Ручная операция. Символ отображает любой процесс, выполняемый чело веком (рис. 15.7, б).
-
Подготовка. Символ отображает модификацию команды или группы ко манд с целью воздействия на некоторую следующую функцию — установка переключателя, модификация индексного регистра или инициализация про граммы (рис. 15.7, в).
-
Решение. Символ отображает решение или функцию переключательного типа с одним входом и рядом альтернативных выходов, из которых только один может быть активизирован после вычисления условий, определенных внутри этого символа. Соответствующие результаты вычислений могут быть записаны рядом с линиями, отображающими эти пути (рис. 15.7, г).
-
Параллельные действия. Символ отображает синхронизацию двух или бо лее параллельных операций (рис. 15.7, д).
-
Граница цикла. Символ состоит из двух частей и отображает начало и ко нец цикла. Обе части символа имеют один и тот же идентификатор. Усло вия для инициализации, прироста, завершения и т.д. помещаются внутри
символа
в
начале
или
в
конце
в
зависимости
от
размещения
операции,
проверяющей
условие.
Рис. 15.7. Специфические символы процесса: а — обусловленный процесс; б— ручная операция; в — подготовка; г — решение; д — параллельные действия

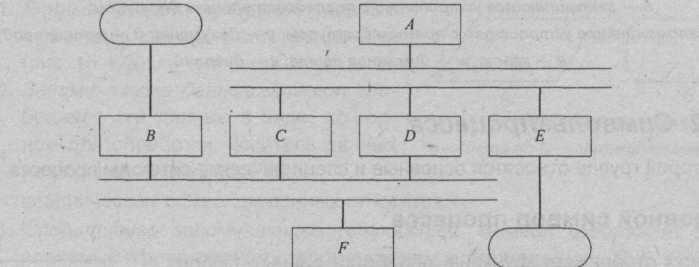

Пример синхронизации нескольких параллельных операций показан на рис. 15.8.
Рис. 15.8. Принцип синхронизации параллельных операций
Процессы С, D, Е не могут начаться до тех пор, пока не завершится процесс Л; аналогично процесс F должен ожидать окончания процессов В, С и D, однако процесс С может начаться и (или) завершиться раньше, чем соответственно начнется и (или) завершится процесс D.
Пример использования границ цикла показан на рис. 15.9.
Рис. 15.9. Символ границы цикла: а — общее обозначение; б — условие окончания в начале цикла; в — условие окончания в конце цикла
