12. Технология проектирования программ
При включении компьютера в тот или иной информационный процесс для решения некоторой прикладной задачи, как следует из предыдущего изложения, он должен быть снабжен соответствующим ПО.
Для разработки программы в целях решения конкретной прикладной задачи сложилась традиционная технология, показанная на рис. 12.1.
Заказчик Математик или Программист
системотехник
Рис. 12.1. Традиционная технология подготовки задачи к решению на ЭВМ
Здесь связи означают:
1 – заказчик на естественном (например, русском) языке объясняет математику или системотехнику, какую прикладную задачу он хочет решить. Эта задача из некоторой предметной области, например, задача бухгалтерского учета или зачисления абитуриентов в ВУЗ;
2 – математик (или системотехник) формализует задачу, представляя ее в виде математической модели или составляя строгое формальное описание процедуры ее решения, входных и выходных данных. Этот этап называется формализацией задачи;
3 - программист на основании математической модели или другого формального описания поставленной задачи разрабатывает программу. Он выполняет также отладку программы, используя для этого ЭВМ. Этот этап называется программированием задачи;
4 – результаты решения задачи на ЭВМ сообщаются заказчику для определения того, удовлетворен ли он решением. Результаты решения задачи, будучи доведены до заказчика, могут его не удовлетворить в силу ряда причин. Это означает, что процесс, изображенный на рис. 12.1, является циклическим: он завершается тогда, когда заказчик примет результаты решения задачи автоматизированным образом. В этом случае оформляется документация на эксплуатацию программного продукта. В ней описываются следующие характеристики программного продукта:
-
основные характеристики программы, сведения об ее эксплуатации;
-
сведения о назначении программы, области ее применения, используемых методах решения, ограничениях на применение, минимальной конфигурации технических средств;
-
сведения для проверки работоспособности и корректности выполнения программы, для обеспечения функционирования и настройки программы на условия конкретного применения;
-
сведения о необходимых запросах со стороны программы и форматах ответов пользователя;
-
данные о нештатных ситуациях и поведении пользователя в них.
Этот этап называется сдачей программы в эксплуатацию.
Как видно, все связи на рис. 12.1 двунаправлены. Это означает, что в процессе проектирования программы идет диалог, в ходе которого уточняется и/или корректируется предмет общения.
12.1. Формализация задачи
Этот этап самый непростой, для его выполнения нужно умение выделять в предметной области наиболее важные характеристики для решения задачи и выявлять способы решения задач, принятые на практике, а также требуются специальные знания и умения моделирования предметной области. Поэтому часто привлекаются математики, если предметная область слишком сложна. В результате моделирования создается математическая модель предметной области, которая записывается средствами различных видов математических моделей, либо просто формируется строгое описание задачи.
Пример 12.1. Пусть в качестве предметной области рассматривается процесс зачисления абитуриентов в ВУЗ, который хорошо знаком читателю, а потому не требует пространных комментариев. Попробуем формализовать его, определив исходные данные, требуемые для решения задачи, результаты решения, а также сам процесс решения (при этом возможны некоторые упрощения относительно реального положения дел, которые не должны смущать читателя).
Итак, процесс зачисления происходит описанным ниже образом:
-
в приемную комиссию поступают сведения об абитуриенте, включающие данные о его оценках из аттестата о среднем образовании;
-
по мере сдачи вступительных экзаменов оценки, если они положительны, добавляются к имеющимся сведениям об абитуриенте, либо абитуриент исключается из претендентов на зачисление, если экзамен не сдан;
-
когда все вступительные экзамены сданы, список абитуриентов упорядочивается по мере убывания общей суммы оценок по сданным экзаменам с учетом среднего балла по аттестату;
-
первые элементы из списка в количестве, соответствующем объему набора на первый курс, и есть студенты первого курса, фамилии которых вносятся в приказ на зачисление.
Таким образом, для решения задачи требуются следующие исходные данные: фамилия, имя, отчество студента (для различения в списке), оценки из аттестата, оценки за вступительные экзамены, объем набора на первый курс.
Результат решения – список студентов первого курса в виде списка фамилий, имен, отчеств.
Формализация выполнена. Ее результат – описание решения в виде последовательности шагов, входные и выходные данные.
Пример 12.2. Пусть на первый курс по некоторой специальности зачислено N студентов. По результатам каждой сессии в течение первых четырех семестров часть студентов отчисляется за неуспеваемость в указанных среднестатистических количествах:
семестр, x 1 2 3 4
число отчисленных, y 20 5 2 1.
Построить модель изменения численности студентов для определения их количества к дипломному проектированию.
Эта задача относится к классу задач экстраполяции функций: определить значение функции y в точке x (x x0, xn), если известны (n+1) значений функции y в точках x0, x1 x2, …, xn.
Решим задачу двумя способами.
П ервый способ. Используем возможности табличного процессора EXCEL, который позволяет аппроксимировать функцию y, если известны значения функции и ее аргументов в определенном количестве точек. Для этого занесем в таблицу EXCEL исходные данные, построим диаграмму точечного типа и сформируем линию тренда, запросив вывод в диаграмму установленной табличным процессором функциональной зависимости (см. рис. 12.2).

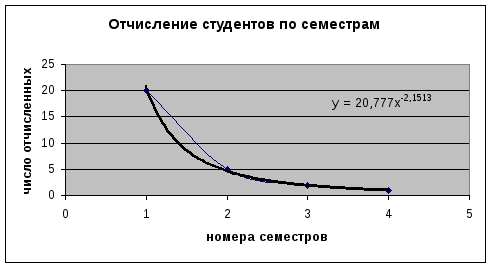

Рис. 12.2. Диаграмма для задачи 12.2
Как видно из рис. 12.2, сформированная функциональная зависимость имеет вид:
y(x) = 20,777 x-2,1513,
где y – число отчисленных студентов;
x – номер семестра.
Тогда для определения числа оставшихся студентов к пятому курсу (дипломному проектированию) может быть построена модель:
st = N – y (10),
где st – число оставшихся к дипломному проектированию студентов.
Формальная постановка задачи выполнена.

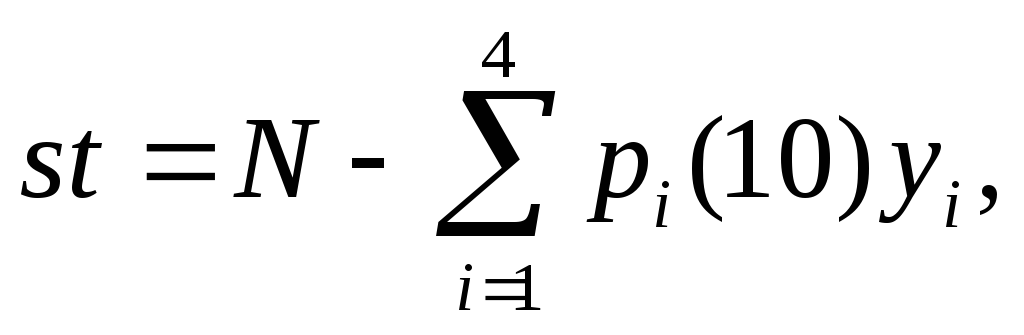

Второй способ. Используем интерполяционный многочлен Лагранжа для формализации задачи (несмотря на то, что этот многочлен решает задачу интерполяции, его можно использовать и для экстраполяции, если экстраполяционная точка не слишком отдалена от исходных точек).
В соответствии с принятыми выше обозначениями имеем:
где yi – число отчисленных студентов в i-м семестре;

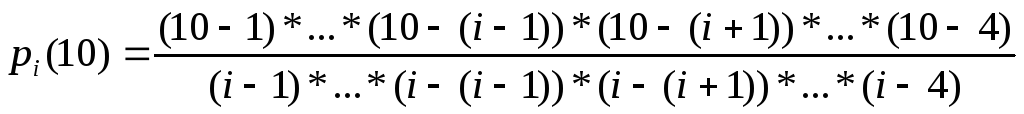

p i(10) – коэффициент Лагранжа, который рассчитывается по формуле:
и имеет значения из множества {p1(10), p2(10), p3(10), p4(10)}.
Задача решена.
