9.2. Устройство управления

Структура УУ определяется важнейшей характеристикой процессора – адресностью машинных команд (см. выше). Рассмотрим структуру УУ для двухадресных команд (рис. 9.2) и взаимодействие его элементов в процессе функционирования.

УВв, УВыв, внешняя память, АЛУ

Регистр кода операции	Регистр первого операнда	Регистр второго операнда
Регистр команды

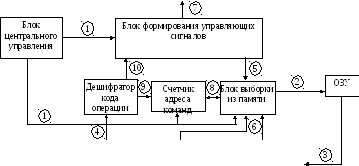

Рис. 9.2. Структура устройства управления

Блок центрального управления генерирует сигнал о начале выполнения очередной команды (связь 1). Ее адрес А находится в счетчике адреса команд.

Блок выборки из памяти по сигналу считывает из ОЗУ по адресу А, который выбирается из счетчика адреса команд (связь 8), очередную команду (связь 2) и помещает ее на временное хранение в регистр команд (связь 3).

Дешифратор кода операции выбирает код (связь 4) и расшифровывает его. Затем передает информацию блоку формирования управляющих сигналов (связь 10):

• если операция арифметическая, от блока формирования управляющих сигналов поступает сигнал в блок выборки из памяти (связь 5) с командой считать из ОЗУ операнды, расположенные по адресам, указанным в регистрах первого и второго операндов (связь 6), и поместить их в соответствующие регистры АЛУ (о структуре АЛУ см. в п. 9.3). Затем формируется сигнал в АЛУ на выполнение нужной операции (связь 7). Счетчик адреса команд увеличивается на объем команды (связь 9);

• если операция ввода-вывода, блок формирования управляющих сигналов формирует сигнал УВв и УВыв (связь 7). Счетчик адреса увеличивается на объем команды (по связи 9);

• если операция условного перехода, блок центрального управления анализирует результат предыдущей операции, находящийся в АЛУ. Если знак результата отрицателен, в счетчик адреса команд записывается адрес из регистра первого операнда. Если знак положителен, в счетчик адреса команд записывается адрес из регистра второго операнда. Если результат равен 0, в счетчик адреса команд добавляется 1 (эти связи не показаны). Так реализуется принцип условного перехода.

• если операция безусловного перехода, в счетчик адреса команд пересылается содержимое регистра первого операнда (связь не показана).

9.3. Арифметико-логическое устройство

9.3.1. Структура и принцип действия

Структура АЛУ представлена на рис. 9.3.

Исходные данные (операнды) по командам УУ (см выше) считываются из ОЗУ в регистры первого и второго операндов (связь 1).

Рис. 9.3. Структура арифметико-логического устройства

Из УУ в блок управления АЛУ поступает команда на выполнение той или иной операции (связь 2), которая передается им в операционную часть (связь 3).

В соответствии с этой командой операционная часть выполняет нужное действие с данными, которые выбираются из регистров первого и второго операндов (связь 6). Результат заносится в регистр результата (связь 4), откуда – в ОЗУ (связь 5).

Структура регистров АЛУ, куда помещаются исходные и результирующие данные, а также размер регистров (число двоичных разрядов t) формируют понятие разрядной сетки (далее – сетки), которое используется ниже.
