В зависимости от обработки поверхности существуют различные виды керамогранита, некоторые из них перечислены ниже:

•глазурованный — керамогранит с нанесенной глазурью с последующим обжигом;

•неполированный;

•полированный — керамогранит с механически обработанной (отполированной) поверхностью;

•с рельефной поверхностью — керамогранит, поверхность которого обработана таким образом, чтобы имитировать структуру и вид, например, натурального камня, а также создавать рельефные рисунки;

•сатинированный — керамогранит, блестящая поверхность которого достигается нанесением перед обжигом на его поверхность слоя минеральных солей.

Введение в сырьевую массу минеральных пигментов позволяет получать изделия различных расцветок (рис. 2.8).

Рис. 2.8. Виды плиток из керамогранита ЭСТИМА (пр-во Россия): а — Antica;

б — Bolero; в — Country; г — Dream; д — Energy

Фасадные панели из фиброцементных плит

Фиброцементные плиты — облицовочный материал, состоящий из легкого бетона с синтетической фиброй (чаще всего — целлюлозной), с защитным акриловым или полиуретановым покрытием. Наружный слой плиты имеет различные текстуры и окраску, имитирующие различные материалы (мрамор, кирпич, дерево и др.) (рис. 2.9). Панели также могут иметь самоочищающееся покрытие — гидрофильную неорганическую пленку.

Монтаж панелей производится на металлический или деревянный каркас при помощи саморезов, шляпки которых покрываются специальной краской в тон панели, благодаря чему они становятся незаметными. Толщина панелей составляет 10—20 мм.

280

Рис. 2.9. Фасадные фиброцементные панели ЭКВИТОН (пр-во Бельгия)

Основными достоинствами фасадных панелей из фиброцементных плит являются долговечность (более 20 лет), высокая морозостойкость (F100), стойкость к коррозии, УФ-излучению и к перепадам температур, негорючесть (группа НГ), экологическая безопасность.

Фасадные панели (сайдинг)

Фасадные панели (сайдинг) используются в качестве облицовочного слоя в навесных вентилируемых фасадных системах.

Впервые такие панели стали применять в Северной Америке в XIX в. Строганые и крашеные деревянные доски прибивали к стене под углом таким образом, чтобы следующий горизонтальный слой немного нависал над предыдущим — при таком расположении досок вода скатывалась по облицовке. Такую обшивку стали называть сайдингом. В 50-х гг. XX в. в США и Канаде начали производить виниловые фасадные панели, намного более долговечные, чем деревянные, не требующие ухода, простые в монтаже. В то же время появились металлические панели — металлосайдинг, а также цементные — цементный сайдинг.

Фасадные панели, образуя ровную и гладкую поверхность здания, делают ее привлекательной. В отличие от фасадной краски и штукатурки сайдинг не требует тщательной подготовки поверхности стены: при ее неровности и бугристости сайдинг легко скрывает все изъяны. В настоящее время выпускают панели различных профилей: плоские, с ребрами, рифленые и с текстурой, повторяющей деревянное волокно.

Рассмотрим основные виды фасадных панелей, получивших наибольшее применение: металлические и полимерные (виниловые).

281

Металлические фасадные панели с полимерным покрытием

Металлические фасадные панели — изделия из листового металла, которым при помощи листогибочного, профилегибочного и другого оборудования придается определенная форма.

На панели наносятся полимерные покрытия, обеспечивающие защиту от воздействия ультрафиолетового света, влаги и атмосферных осадков и выполняющие декоративную функцию. Полимерные покрытия изготавливают из полиэфира, пластифицированного поливинилхлорида (пластизоля), пурала (полиуретана, модифицированного полиамидом) и др.

Металлические панели производятся в основном из алюминия и оцинкованной стали. Каждый из этих материалов имеет свои преимущества.

Алюминиевые панели имеют небольшой вес (около 7 кг/м2); они почти на 25 % легче, чем аналогичные, изготовленные из стали (вес которых составляет около 9 кг/м2). За счет этого при их использовании на фасад здания и на крепежные элементы приходятся меньшие нагрузки. Кроме того, алюминий не подвержен коррозии и не требует специальной антикоррозийной защиты. К преимуществам стальных панелей следует отнести высокую прочность, высокий коэффициент сопротивления различным видам деформаций, а также возможность использования в широком температурном диапазоне (от –50 до +80 °C).

К общим достоинствам металлических фасадных панелей следует отнести:

•высокую долговечность (30 и более лет);

•высокую морозостойкость (до 50 циклов замораживания — оттаивания);

•водонеприницаемость;

•защиту от наружных электромагнитных излучений;

•простоту монтажа и эксплуатации;

•возможность применения на зданиях различной этажности;

•широкую цветовую гамму.

Кроме того, металлические панели не содержат материалов, представляющих опасность для здоровья человека, и не выделяют вредные вещества в окружающую среду при эксплуатации.

Металлические панели можно устанавливать вертикально и горизонтально на специальные направляющие конструкции навесного фа-

282

сада. В монтаже стальных фасадных панелей используют гвозди из нержавеющего материала или шурупы-саморезы.

Согласно ТУ 5285-007-50531895—2013 [67] размеры фасадно-обли- цовочных панелей должны находиться в следующих пределах: ширина от 200 до 280 мм; длина от 0,5 до 6 м (по согласованию с потребителем допускается изготавливать панели длиной до 12 м); толщина 0,5—0,7 мм.

В качестве примера стальных фасадных панелей рассмотрим металлосайдинг ТМ Grand Line — GL и GL M2 (производство завода «Металлист» г. Обнинска).

• GL (корабельная доска) представляет собой классический профиль фасадной (сайдинговой) панели, который получил наибольшее распространение на территории России. Благодаря своей форме этот профиль удобен в использовании и легко устанавливается (рис. 2.10).

Рис. 2.10. Металлические сайдинговые панели GL (корабельная доска)

• GL M2 — серия металлических сайдинговых панелей различных профилей (рис. 2.11).

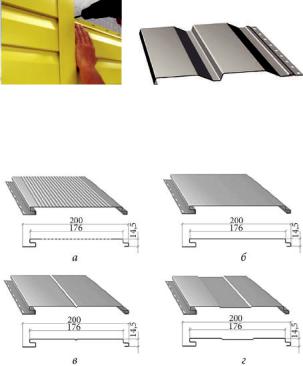

Рис. 2.11. Металлические сайдинговые панели GL М2 серий:

а — Golf; б — Classic; в — Line; г — Prof

283

Размеры металлических сайдинговых панелей ТМ Grand Line представлены в табл. 2.22.

Металлический сайдинг используют в отделке фасадов как частных жилых домов, так и административных зданий (рис. 2.12).

Рис. 2.12. Фасады с металлическим сайдингом

Фасадные панели из полимерных материалов (виниловые фасады)

Виниловые фасадные панели (виниловый сайдинг) — изделия, изготовленные методом экструзии из поливинилхлорида (ПВХ) с добавлением модификаторов, стабилизаторов, пигментов и других составляющих, которые регулируют свойства материала. Панели изготавливают в

284

виде полос длиной 2500—4000 мм, шириной 200—300 мм, толщиной 0,9—1,2 мм с замком-защелкой и перфорированной кромкой для гвоздей (саморезов), которые собираются в секции любых размеров по длине. Сайдинг сравнительно просто монтируется, комплектуется доборными элементами: деталями оформления углов, соединительными планками и т.п. На российском рынке виниловый сайдинг представлен различными фирмами-производителями: Holzplast, Docke, Sayga и др. На рис. 2.13 изображены основные элементы винилового сайдинга компании Holzplast [83].

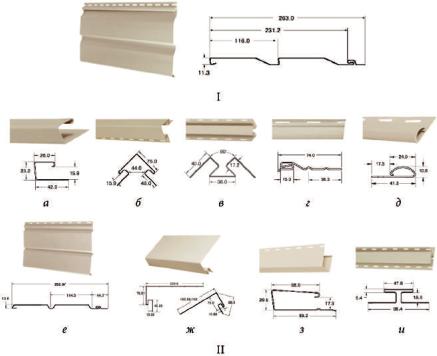

Рис. 2.13. Виниловая сайдинговая панель Holzplast (I)

идоборные элементы (II): а — J-профиль; б — угол внешний;

в— угол внутренний; г — стартовая планка; д — финишная планка;

е— софит; ж — околооконный профиль; з — наличник; и — Н-профиль

Виниловые панели могут иметь гладкую и рельефную поверхность и самые разнообразные расцветки (рис. 2.14, 2.15).

285

Рис. 2.14. Цветовая гамма виниловых сайдинговых панелей Holzplast

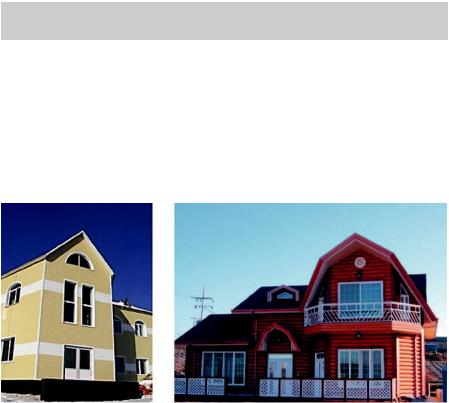

Рис. 2.15. Фасады с виниловым сайдингом

Виниловые фасадные панели имеют следующие характеристики:

•прочность при растяжении — 35—55 МПа;

•вес — 5—6 кг/м2;

•диапазон рабочих температур — от –50 до +50 °С;

•морозостойкость — более 50 циклов замораживания — оттаива-

ния;

•водонепроницаемость;

•долговечность — более 30 лет;

•пожаробезопасность — группа Г1.

Кроме того, виниловые панели не подвержены гниению и коррозии, просты в монтаже и эксплуатации, имеют широкую цветовую гамму.

286

Фасадные сэндвич-панели

Сэндвич-панели представляют собой трехслойную конструкцию, состоящую из двух оцинкованных пластин (обшивки) из профильного металла (толщиной 0,5 мм), между которыми расположен утеплитель (толщиной 40—200 мм). Металлические пластины с обеих сторон защищены устойчивым к коррозии полимерным покрытием, которое может быть выполнено из составов на

основе полиэфира (PE), полиуретана (PUR), поливинилхлорида (PVC) и др. Соединение пластин с утеплителем осуществляется с помощью полиуретанового клея. В качестве утеплителя может быть использована минераль-

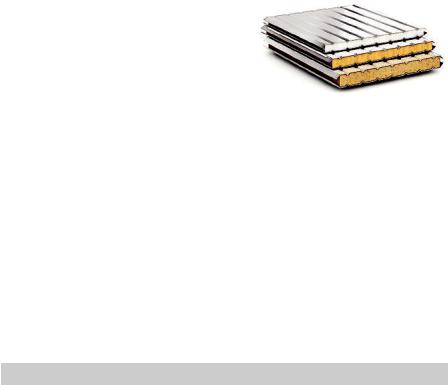

ная вата, экструзионный пенополи- Рис. 2.16. Сэндвич-панели стирол, пенополиуретан (рис. 2.16).

Наибольшее распространение в качестве теплоизоляционного слоя в трехслойных стеновых сэндвич-панелях с металлическими обшивками получили минераловатные плиты. В качестве примера приведем плиты ТЕХНОСЭНДВИЧ С ТехноНиколь.

• ТЕХНОСЭНДВИЧ С ТехноНиколь — гидрофобизированные негорючие теплозвукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы на низкофенольном связующем. Основные характеристики минераловатных плит ТЕХНОСЭНДВИЧ С ТехноНиколь приведены в табл. 2.23.

Таблица 2.23

Основные характеристики минераловатных плит

ТЕХНОСЭНДВИЧ С ТехноНиколь

287

Крепление сэндвич-панелей к каркасу осуществляется при помощи саморезов (по дереву или по металлу). Для бетонного основания стен используются дюбели. Стыковка панелей осуществляется пазогребневым соединением, которое обеспечивает прочность соединения и создает защиту стен от влаги. Стыки и швы дополнительно обрабатываются герметизирующей мастикой, прокладками из полиуретана, неопре- но-полиуретановой лентой или полиуретановой пеной. Торцевые швы заполняются минеральной ватой или монтажной пеной и закрываются специальными планками.

2.2.Классификация систем изоляции фасадов

иобщие принципы проектирования

Фасадная система — система, состоящая из материалов, изделий, элементов и деталей (включая архитектурно-декоративные элементы), а также совокупности технических и технологических решений, определяющих правила и порядок установки этой системы в проектное положение, предназначенная для отделки, облицовки (в случае использования штучных материалов) и теплоизоляции наружных стен зданий и сооружений различного назначения в процессе их строительства, ремонта и реконструкции [50].

Системы наружного утепления зданий позволяют эффективно решать вопросы энергосбережения. Кроме того, их применение в совре-

288

менном строительстве дает широкие возможности архитекторам и проектировщикам для создания неповторяемого облика зданий, придавая им разнообразные архитектурные формы.

Классификация систем изоляции фасадов

В зависимости от типа несущей конструкции и системы изоляции различают следующие виды фасадных систем:

Общие принципы проектирования тепловой защиты зданий

Необходимый уровень теплозащиты наружных ограждающих конструкций определяется требованиями СП 50.13330.2003 [61]. Минимальное допустимое сопротивление теплопередаче стен и покрытий зависит от типа здания (жилые, общественные или производственные) и климатических условий их эксплуатации.

При проектировании тепловой защиты зданий различного назначения необходимо соблюдать ряд условий, изложенных в СП 23-101—2004 [52].

Одним из таких условий является применение эффективных теплоизоляционных материалов с минимумом теплопроводных включений и стыковых соединений в сочетании с надежной гидроизоляцией, не до-
