РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ
ПЕРЕВОД АТМОСФЕРНОГО ДАВЛЕНИЯ В БАРОМЕТРИЧЕСКУЮ ВЫСОТУ
| 25 марта 1977 | Справочные сведения |
| стр.7 |

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

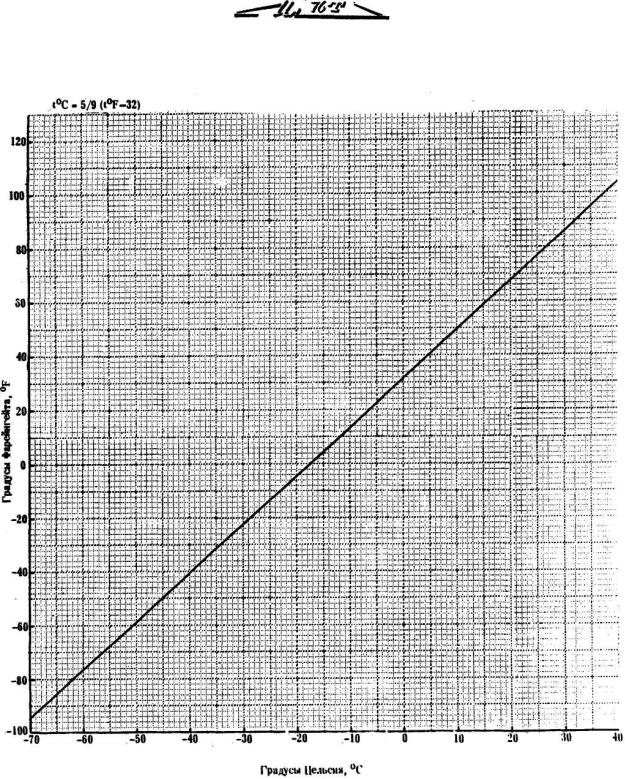

ПЕРЕВОД ГРАДУСОВ ФАРЕНГЕЙТА В ГРАДУСЫ ЦЕЛЬСИИ
Справочные сведения
стр.8 25 марта 1977

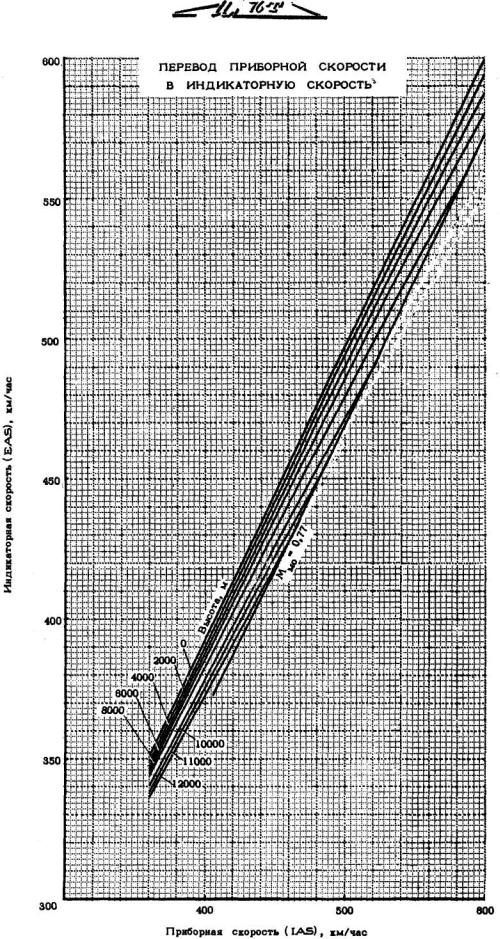

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ
| 25 марта 1977 | Справочные сведения |
| стр.9 |

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ
ПЕРЕВОД ПРИБОРНОЙ СКОРОСТИ В ВОЗДУШНУЮ СКОРОСТЬ
Справочные сведения
стр.10 25 марта 1977

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ
РАЗДЕЛ I
ОБЩИЕ СВЕДЕНИЯ СОДЕРЖАНИЕ
1.1.КРАТКИЕ СВЕДЕНИЯ О САМОЛЕТЕ
1.2.ГЕОМЕТРИЧЕСКИЕ ДАННЫЕ
| 25 марта 1977 | Раздел I |
| Содержание стр.А |

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ
I.I. КРАТКИЕ СВЕДЕНИЯ О САМОЛЕТЕ
Самолет Ил-76Т предназначен для перевозки крупногабаритной техники а грузов на магистральных воздушных трассах.
Экипаж самолета состоит из семи человек: командира корабля, второго пилота, штурмана, бортинженера, бортрадиста, старшего бортоператора и бортоператора.
Самолет представляет собой свободнонесущий моноплан с высокорасположенным стреловидным крылом и стреловидным хвостовым оперением. Крыло снабжено мощной механизацией в виде предкрылков, раздвижных трехщелевых закрылков, спойлеров и тормозных щитков.
Герметичная часть фюзеляжа разделена на кабину экипажа и грузовую кабину. Кабина экипажа представляет собой двухпалубный отсек: на верхней палубе расположена кабина пилотов, на нижней - кабина штурмана. В передней части фюзеляжа на левом и правом бортах расположены две входные двери. Грузовой люк занимает заднюю часть пола грузовой кабины и нижнюю хвостовую часть фюзеляжа. В нижней части фюзеляжа расположены три багажных люка. В грузовой кабине имеются аварийные выходы. Под крылом на пилонах установлено четыре турбореактивных двигателя Д-3ОКП. Двигатели двухконтурные, двухкаскадные, с устройством для реверсирования тяги при пробеге. В обтекателе левых главных ног шасси размещена вспомогательная силовая установка, используемая для воздушного запуска двигателей, питания системы кондиционирования самолета на земле и питания бортсети электроэнергией переменного и постоянного тока.
Гидросистема самолета делится на две независимые одна от другой система, Гидросистема обеспечивает управление уборкой и выпуском шасси, торможением колес главных ног, поворотом колес носовой ноги, предкрылками, закрылками, спойлерами, тормозными щитками, входными дверями, грузолюком, хвостовой опорой и стеклоочистителями.
Шасси самолета имеет пятиопорную схему, оно состоит из четырех главных ног (с четырьмя тормозными колесами на каждой ноге) и носовой ноги. На амортизационной стойке носовой ноги установлено четыре колеса, поворот которых осуществляется системой управления. Система управления рулями, элеронами и спойлерами бустерная, выполнена по необратимой схеме. Управление рулями и элеронами осуществляется с помощью автономных рулевых машин. Спойлеры отклоняются в тормозном и элеронном режимах.
| 25 марта 1977 | I стр.1 |

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ
Управление предкрылками, закрылками и тормозными щитками электрогидравлическое, управление стабилизатором - электромеханическое.
Пилотажно-навигационное оборудование самолета обеспечивает: автоматическое счисление навигационных параметров полета по данным автономных средств навигации и выработку управляющих сигналов для выполнения полета по запрограммированному маршруту и для захода на посадку; требуемые характеристики устойчивости с помощью демпферов крена и рыскания;
автоматическое и директорное управление самолетом в полете; измерение и индикацию пилотажно-навигационных параметров полета.
Топливная система осуществляет питание топливом основных двигателей и двигателя ВСУ. Система имеет устройство для заправки топливных баков снизу под давлением,
Воздушно-тепловая противообледенительная система предохраняет от обледенения предкрылка, носовые части воздухозаборников двигателей, входные направляющие аппараты и коки двигателей. Стекла фонаря кабины экипажа, носовая часть хвостового оперения, приемники полного давления и датчики углов атаки оборудованы системой электрообогрева.
Основные средством электроснабжения является система переменного трехфазного тока напряжением 200/115в и частотой 400 Гц. Система постоянного тока напряжением 27в и система переменного трехфазного тока напряжением 36в, частотой 400 Гц являются вторичными.
Кислородное оборудование самолета обеспечивает питание кислородом членов экипажа и сопровождающих в терапевтических целях и в аварийных ситуациях.
1.2.ГЕОМЕТРИЧЕСКИЕ ДАННЫЕ (Фиг-1-1)
Общие геометрические данные Длина самолета, м...................... 46,6
Высота самолета, м..................... 14,76
Колея шасси (по внешним колесам), м ... 8,16
База шасси, м.......................... 14,17
| I стр.2 | 25 марта 1977 |

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

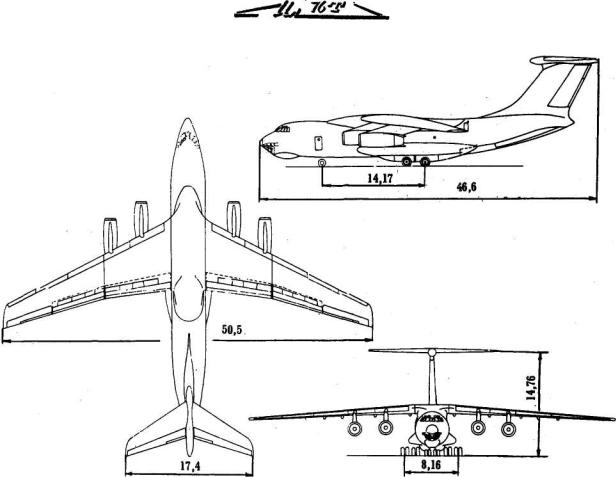

СХЕМА САМОЛЕТА фиг.1-1
| Фюзеляж |
 |
| Длина, м.............................................. | 43,25 |
| Диаметр миделевого сечения, м......................... | 4,8 |
| Длина грузовой кабины без рампы, м.................... | 20 |
| Длина грузовой кабины о рампой (до гермоперегородки), |
 |
| м..................................................... | 24,5 |
| Длина рампы, м........................................ | 5 |
| Ширина рампы (эксплуатационная), м.................... | 3,45 |
| Ширина грузовой кабины, м............................. | 3,45 |
| Высота грузовой кабины, м............................. | 3,4 |
| Стояночный угол наклона рампы, град................... | 14 |
| Расстояние от земли до пола грузовой кабины, м........ | 2,2 |
| 25 марта 1977 | I стр.3 |

|
 | РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ | |
| Размеры | входных дверей, мм..................... | 1900 х 860 |
| Размеры | аварийного выхода, мм.................. | 1000 х 600 |
| Размеры | верхнего аварийного люка, мм .......... | 600x600 |
| Размеры | багажного отсека, мм................... | 9000 х 1400 х 650 |
| Размеры | бокового и нижнего багажных люков, мм.. | 1135 х 1050 |
| Размеры | заднего багажного люка,мм.............. | 550 х 500 |
| Крыло |
 |
 |
| Размах, | м...................................... | 50,5 |
| Площадь | трапеции, м2........................... | 300 |
| Средняя | аэродинамическая хорда (CAX),м......... | 6,436 |
| Удлиненье...................................... | 8,5 | |
| Сужение........................................ |
 | 3 |
| Угол стреловидности (по линии 1/4 хорд), град.. | 25 | |
| Угол поперечного v, град....................... | -3 | |
| Установочный угол атаки, град: |
 | |
| по | борту фюзеляжа......................... | 3 |
| на конце крыла............................ | 0 | |
| Оперение |
 |
 |
| Размах горизонтального оперения, м............. | 17,4 | |
| Угол стреловидности горизонтального оперения |
 | |
| (по линии 1/4 хорд), град...................... | 30 | |
| Угол стреловидности вертикального оперения |
 | |
| (по линии 1/4 хорд), град...................... | 38 | |
| Гондолы | двигателей |
 |
| Расстояние от плоскости симметрии самолета до |
 | |
| оси двигателя, м: |
 | |
| внутреннего............................... | 6,35 | |
| внешнего.................................. | 10,6 | |
| Расстояние от земли до нижней точки гондолы |
 | |
| двигателей, м.................................. | 2,55 | |
| I стр.4 | 25 марта 1977 |
