3. Рекомендации к решению задач по базированию
Выбор технологических баз имеет цель наметить как сами базы, так и порядок их смены (если это необходимо). От правильности решения вопроса о технологических базах в значительной степени зависят точность взаимного расположения обрабатываемых поверхностей, точность размеров, степень сложности и конструкция приспособлений, производительность обработки.
Исходными данными для выбора баз являются: чертеж детали со всеми необходимыми требованиями, вид и точность заготовки, условие расположения и работы детали в машине.
Основные принципы, которыми необходимо руководствоваться при выборе технологических баз.
1. Принцип совмещения баз, когда в качестве технологических (исходных) баз принимают основные, т. е. конструкторские базы, используемые для определения положения детали в изделии. Это позволяет выдерживать размеры и технические требования непосредственно (с заданной по чертежу точностью).В случае несовпадения конструкторских и технологических баз возникают погрешность базирования и необходимость перерасчёта допусков, заданных конструктором в сторону их ужесточения. При этом рассматриваются и решаются технологические размерные цепи. Погрешность базирования равна сумме погрешностей размеров, соединяющих конструкторские и технологические базы.
Погрешность базирования рассчитывается для конкретных размеров. Она равна нулю в следующих случаях:
- при совмещении технологических баз с конструкторскими;
- для размеров, получаемых мерным инструментом (блоком инструментов);
- для диаметральных размеров;
- при работе методом пробных промеров и рабочих ходов.
Необходимо совмещать установочную и исходную базы (УБ = ИБ), что позволяет использовать способ автоматического получения размеров. При этом нужно стремиться к тому, чтобы выбранные установочные базы были опорными, т.к. использование проверочных баз требует дополнительных затрат времени на выверку и затрудняет автоматизацию процесса обработки.
2. Принцип постоянства базы, т.е. использовать на всех основных операциях одни и те же базы. Для выполнения этого принципа часто создают базы, не имеющие конструкторского назначения (например, центровые гнезда у валов и др.).
3. Форма и размеры установочных баз должны обеспечивать необходимую точность установки, устойчивость и минимальные деформации заготовки под действием сил закрепления и резания.
4. За установочные базы необходимо принимать такие поверхности, используя которые можно обработать наибольшее количество поверхностей, т.к. смена баз вызывает дополнительные погрешности.
5. В качестве черновых (установочных и исходных) баз следует выбирать поверхности, остающиеся необработанными и у готовой детали.
Если у детали обрабатываются все поверхности, то в качестве черновой базы следует выбирать поверхность, с наиболее высокой точностью. Не рекомендуются поверхности, имеющие следы разъёма штампов и т.п. Черновой базой можно пользоваться только один раз.
6. В качестве измерительных баз необходимо выбирать: на окончательных операциях - конструкторские базы, на промежуточных операциях- исходные.
В таблице 1 даны основные рекомендации о порядке выбора баз и решаемых при этом задачах, для выполнения технологических операций.
Таблица 1 -Основные рекомендации о порядке выбора баз и решаемые при этом задачи
Порядок выбора баз |
Рекомендации по выбору баз |
Задачи, решаемые правильным выбором баз |
Выбор баз для завершающих операций техпроцесса |
При анализе чертежа найти поверхность и элементы, относительно которых задано и наиболее строго лимитировано положение большинства других поверхностей и элементов. Как правило, именно эти поверхности и элементы, обозначенные на чертеже зачерненным треугольником и принимаются за базы. |
Применение схемы установки, соответствующей положению детали в изделии в процессе эксплуатации, исключающей появление погрешности базирования и обеспечивающей выполнение конструкторских требований. |
Выбор баз для первой операции |
1. Поверхности, остающиеся необработанными (черные поверхности)и связанные размерами с обработанными поверхностями, принимаются как базы на первой операции. 2. Поверхности, принимаемые в качестве баз должны иметь достаточные размеры, более высокую степень точности и наименьшую шероховатость. 3. На поверхностях, принимаемых в качестве баз, не должны быть расположены прибыли, литники, швы. 4. Необработанные поверхности в качестве баз должны использоваться только один раз на первой операции. |
1.Обеспечиваетсяправильность взаимного расположения системы обработанных поверхностей детали относительно необработанных. 2.Подготавливаются базы для дальнейших операций. 3.Обеспечиваютсявозможно малые и равномерные припуски. |
Выбор баз для промежуточных операций |
Базы должны быть связаны с обрабатываемой поверхностью кратчайшей размерной цепью |
Подготовка баз для заключительных операций |
Материализация схемы базирования заключается в выборе типа опор, их количества и расположения относительно заготовки в соответствии со схемой базирования, разрабатываемой технологом.
При разработке схемы установки используются условные обозначения по ГОСТ 3.1107—81. «Графические обозначения опор, зажимов и установочных устройств».
Схема базирования является техническим заданием на проектирование установочного приспособления. При этом на операционном эскизе на поверхностях и элементах заготовки могут указываться как опорные точки, так и условные обозначения (таблицы 2-5).
На рисунках 18 -24 приведены наиболее распространенные схемы базирования.
Рисунок 18 – Установка по плоскости основания и двум боковым сторонам

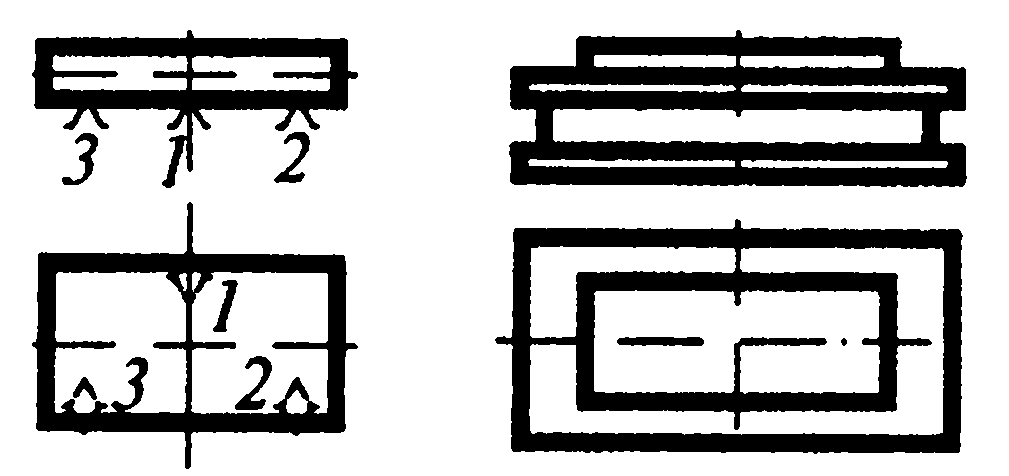

а) теоретическая схема базирования, б) схема установки
Рисунок 19 – Установка по плоскости (на магнитной плите)
а) теоретическая схема базирования, б) схема установки
Рисунок 20 – Установка по плоскости и двум отверстиям
а) теоретическая схема базирования, б) схема установки
Рисунок 21 – Установка диска в трёхкулачковом патроне
а) теоретическая схема базирования, б) схема установки
Рисунок 22 – Установка на жесткой консольной оправке
а) теоретическая схема базирования, б) схема установки
Рисунок 23 – Установка на жесткой резьбовой оправке
а) теоретическая схема базирования, б) схема установки
Рисунок 24 – Установка при бесцентровом врезном шлифовании
а) теоретическая схема базирования, б) схема установки
Рисунок 25 – Фрезерование паза
Рисунок 26 – Сверление отверстия
Рисунок 27 – Растачивание отверстия
