Стіни з металевих тришарових панелей
Поперечний переріз стінової панелі типу1 Поперечний переріз стінової панелі типу 2
Техніко-економічні розрахунки показують, що легко бетонні двошарові панелі підвищеної заводської готовності і цокольні панелі значно ефективніші в порівнянні з стіновими панелями горизонтальної(стрічкової) розрізки. Застосування стінових панелей (висотою на поверх) дозволяє скоротити витрати сталі на 20…25%, знизити вартість їх „в ділі” на 5…15%, а трудомісткість монтажу на 20…40%. Техніко-економічні показники тришарових панелей на 10…20% вище, ніж легкобетонних, а укрупнення панелей дозволяє знизити трудомісткість монтажу на 50…60% за рахунок виключення фундаментних балок і процесу установки віконних і дверних балоків.
При застосуванні тришарових панелей з сталевими або алюмінієвими обшивками і ефективним утеплювачем замість бетонних, маса конструкції стін зменшується в 8…10 разів, а трудомісткість їх монтажу в 2…3 рази.
Питання для самоперевірки
1. Охарактеризуйте і накресліть конструкцію тришарових стінових панелей для сільськогосподарських виробничих будівель.
2. Охарактеризуйте і накресліть конструкцію стінової панелі полегшеної конструкції.
3. Викресліть і охарактеризуйте конструкцію азбестоцементних панелей виготовлених екструзійним способом, та панелі типу „Сендвіч”.
Література: Л 12 стр.145-151
Тема 2.5. Вікна, двері, ворота.
Питання:
Дерев’яні вікна, їх конструктивні вирішення, влаштування в прорізи. Заповнення прорізів профільним склом, склоблоками, склопакетами.
Двері. Класифікація дверей по розташуванню в будівлі, матеріалу, конструкції. Конструктивні вирішення дверей, конструкція дверних полотен. Встановлення дверей в прорізи.
Ворота виробничих будівель, їх класифікація по матеріалу, конструктивному вирішенню. Кріплення воріт.
Вікна – світлопрозорі огородження, призначені для освітлення і провітрювання приміщень. Їх прийнято класифікувати за такими ознаками:
- за призначеннями: зовнішні і внутрішні;
- за кількістю стулок: одно -, дво - , тристулкові;
- за способом відчинення: з глухими рамами, або з рамами, що відчиняються;
- за кількістю рядів засклення: з одинарним, з подвійним, з потрійним;
- за видом світлопрозорого матеріалу: із звичайного скла 2 – 6мм завтовшки, із спеціального скла, із профільованого скла, склоблоків, із двох стекол, склеєних по контуру.
Заповнення віконного прорізу складається із віконної коробки з рамою, які створюють віконний блок. Віконна коробка являє собою раму, до якої кріплять віконні засклені рами. Віконна коробка складається із бокових косяків, верхняка і нижньої обв’язки. При значних розмірах вікон, для підвищення їх жорсткості, коробки можуть мати додаткові внутрішні бруски-імпости, які розташовують вертикально і горизонтально. Рами можуть бути одно - , дво - , тристулкові. Вони складаються з обов’язок і слупиків (горизонтальних і вертикальних брусків у середині обв’язки); стулки рами бувають з фрамугою, або кватиркою і без них. В коробці у місцях примикання або навіски рам, на ширину бруска вибирається чверть 10мм завглибшки. Рами навішують за допомогою шарнірних петель. Для попередження від гниття коробку антисептують, а при установці в проріз кам’яної стіни дерев’яні коробки по периметру обкладають шаром руберойду. Коробку блоків закріплюють йоржами або шурупами, які забивають у спеціально встановлені при кладці стін або бетонуванні стінових панелей антисептовані дерев’яні пробки. Зазор між коробкою блока і стіною ретельно проконопачують клоччям, вимоченим у глиняному розчині, або заповнюють поліуретановою піною. Відкоси оштукатурюють зовні і всередині.
Розміри і форму вікон приймають в залежності від необхідного рівня освітленості приміщень і архітектурного вирішення будівлі. Площа вікон розраховується в залежності від площі підлоги, згідно норм.
Випускають дві серії блоків: серія Р – внутрішніми і зовнішніми рамами, які встановлені роздільно, і серії С – зі спареними рамами, зближеними до безпосереднього стикання для сумісного відкривання і закривання.
ГОСТ 16407 – 70 на дерев’яні вікна для сільськогосподарських будівель передбачає використання спарених віконних рам. Заповнення віконних прорізів зазвичай виконують склом. Розміри вікон сільськогосподарських будівель, згідно ГОСТ 16407 – 70 встановлено:
09 – 12; 09 – 15; 09 – 18; h = 794(870)
12 – 12; 12 – 15; 12 – 18; h = 1094(1170)
з одинарним заскленням: ОГ – з глухими рамами;
ОН – з відкриванням назовні;
ОВ – з відкриванням в середину;
З подвійним заскленням: ОС та ОР.
Залізобетонні з буквою Ж в кінці. Наприклад: ОН 09 – 12 Ж.
На ряду з заповненням світлових прорізів склом, використовують також профільоване скло, склоблоки та склопакети.
Використання профільованого скла рекомендується в сільському будівництві для заповнення світлових прорізів зовнішніх стін сільськогосподарських об’єктів, в сходових клітках житлових будинків, перегородках різних сільськогосподарських, адміністративних та культурно – побутових будівлях, в спорудах для зберігання і переробки сільськогосподарських продуктів та в огородженнях теплиць. Профільоване скло (склопрофіліт) використовується коробчатого і швелерного перерізу.
Коробчате, швелерне та ребристе профільоване скло має ширину 244, 294 і 594мм. В огороджуючих конструкціях довжина коробчатого профільованого скла не повинна перевищувати 6м, а швелерного - 4,2м. Профільоване скло рекомендується використовувати тільки для заповнення глухих ділянок світових прорізів.
В місцях примикання профільованого скла до обв’язки потрібно передбачити компенсаційні шви, які виключають можливість передачі на профільоване скло зусиль від температурних та інших деформацій конструкцій будівлі, а також забезпечують необхідну щільність стику. Профільоване скло опирається на еластичні прокладки, в прорізі закріплюється металевими кутиками, довжиною 15 -20м.
Для ущільнення стиків між профільованим склом використовують прокладки з морозостійкої гуми, з технічної гуми, гернітові або з полівенілхлоріда Профільоване скло в перегородках рекомендується установлювати на висоті не менше 0,2м від підлоги, а опалювальні прилади розміщувати на відстані не менше 25 см від поверхні профільованого скла

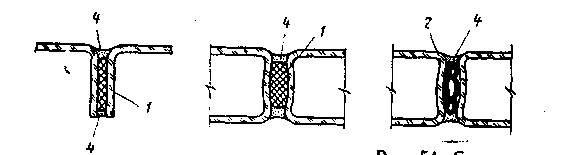

Стики між елементами профільного скла 1 – прокладка з губчастої гуми; 2 – прокладка з технічної гуми; 3 – прокладка з полівінілхлориду; 4 – герметик.
Конструкція вузлів вікон при заповнені світових прорізів
швелерним та коробчатим склом
І – одноярусне заповнення швелерним склом;
ІІІ – одноярусне заповнення коробчатим склом;
1 – стіна будівлі; 2 – профільне скло; 3 – обв’язка;
4 – прижимний кутик; 5 – прокладка; 6 – герметик; 7 – злив.
Склоблоки розмірами 244х244х98 і 194х194х98мм використовують в будівлях для заповнення світовий прорізів, улаштовування світлопропускаючих огороджень, які мають тепло – та звукоізоляційні властивості і вогнестійкі, а також для улаштування склозалізобетонних огороджень. Склопакети розмірами до 1400 - 2000мм призначені для заповнення зовнішніх прорізів в будівлях. Склопакети дають можливість виготовляти вікна в вузькій коробці простого профілю для тонких панельних стін і значно знижують витрати деревини на виготовлення віконних блоків. Склопакети можуть складатися з двох або трьох листів скла.
Двері – це рухоме огородження в прорізі стіни або перегородки. Їх розташовування, кількість і розміри визначають з урахуванням призначення будівлі. Двері складаються з коробок, що являють собою рами, укріплені в дверних прорізах стін або перегородках і полотен які навішують на дверні коробки. Гост 17324 – 71, ”Двери деревяные для животноводческих и птицеводческих зданий,” забезпечує уніфікацію дверних блоків, які використовують при будівництві сільськогосподарських будівель.
Двері поділяють за такими ознаками:
- за місце влаштуванням в будівлі ‑ зовнішні та внутрішні;
- за кількістю польотен ‑ одно – двопільні. Двері, призначені для евакуації з будівлі, повинні відкриватись назовні. Кількість та розміри таких дверей визначається згідно протипожежних норм і повинно бути не менше двох.
Розміри дверних полотен: Розміри дверних коробок:
Тип дверно-го блоку |
Номер схеми |
Розміри | |||
Н |
В |
Н1 |
В1 | ||
Д65 Д66 Д67 Д68 Д69 Д70 |
1 |
2390 |
1890 1190 |
2348 |
1806 1104 |
2090 |
1890 1188 988 788 |
2048 |
1804 1104 904 704 | ||
Д71 Д72 Д73 Д74 Д75 |
2 |
2390 |
1878 1188 |
2348 |
1794 1104 |
2090 |
1878 1183 988 |
2048 |
1794 1104 904 |
ДЛЯ ВНУТРІ- ШНІХ
ДЛЯ
ЗОВНІ -ШНІХ
Тип дверного блоку |
Номер схеми |
Розміри 6мм | ||
Н1 |
В1 |
В2 | ||
Д66 Д68 Д69 Д70 |
1 |
2300 |
1100 |
- |
2000 |
1100 | |||
900 | ||||
700 | ||||
Д65 Д67 |
2 |
2300 2000 |
900 900 |
1802 1802 |
Д72 Д74 Д75 |
3 |
2300 |
1100 |
- |
2000 |
1100 | |||
900 | ||||
Д71 |
4 |
2300 |
900 |
1790 |
Д73 |
2000 |
900 |
1790 |
Полотна дверей виконують з рейкових щитів товщиною 40мм, облицьованих клеєною фанерою або твердою деревоволокнистою плитою товщиною 3 та 4мм.
Для приміщень з відносною вологістю повітря не більше 60% полотна внутрішніх дверей виготовляють із щитів з решітчастим заповненням.
Полотна зовнішніх дверей можуть мати додаткову обшивку дерев’яними профільованими рейками.
ГОСТ17324 – 71 передбачає улаштування на нижній частині полотен зовнішніх дверей з обох сторін накладок з дошок товщиною 13...19мм. До дверних полотен накладки кріплять водостійким клеєм і шурупами з антикорозійним покриттям. Пороги в коробках зовнішніх дверей повинні укріплюватись металевими смугами 14х4мм, які прикріплюють шурупами з головками, улаштованих на відстані не більш ніж 100мм один від одного. Коробка без порогу повинна розшиватися монтажною дошкою.
Внутрішні та зовнішні двері висотою 2300мм слід навішувати на три петлі. Крайні петлі улаштовують на відстані 250мм від верху і низу дверного полотна, третя – на середині висоти полотна дверей.
Врізку дверних замків та ручок рекомендується виконувати на висоті 1000мм від низу полотна.
В дверях приміщень, де необхідна підвищена звуко – або теплоізоляція, установлюють ущільнюючі прокладки.
В сільськогосподарських виробничих та допоміжних будівлях використовуються металеві, дерев’яні та клеєфанерні ворота. Полотна воріт складаються з дерев’яного каркасу з обшивкою з двох сторін водостійкою фанерою та з заповненням внутрішнього простору утеплювачем. Каркас виконують із струганих брусків з деревини хвойних порід. Обшивка виконується з водостійкої фанери товщиною 6мм.
Утеплювач між обшивками може бути з мінераловатних плит. Плити утеплювача при заповнені каркасу склеюють між собою та з каркасом за допомогою водостійкого клею.
Конструкція глухого полотна воріт з обшивкою з водостійкої фанери
Нижня частина воріт обличкується з двох сторін тонколистовою оцинкованою сталлю товщиною 0,7 мм на висоту 400мм за допомогою шурупів 3х20мм з кроком 100мм. По контору прорізу улаштовується обрамлення з ущільню-ючими гумовими прокладками. Прокладки приклеюють до обрамлення за допомогою клею підвищеної водостійкості. Полотна воріт навішують на шарнірах, які захищені від впливу середовища тваринницьких приміщень.
Конструкція навіски воріт
Питання для самоперевірки
1. Від яких факторів залежить розмір вікон?
2. Назвіть елементи віконного заповнення.
3. Як установлюються і кріпляться дерев’яні віконні блоки в прорізах стін?
4. Назвіть види і елементи дверей.
5. Назвіть види воріт і їх елементи?
6. Поясніть конструкцію ворітних полотен.
Література:Л 22 ст.1 ст.291 – 299.
