  1. Основные виды графиков

Статистические графики - это наглядные изображения статистических данных при помощи геометрических образов. Единственное преимущество графиков по сравнению с текстом и статистическими показателями - это наглядность. Ради наглядности и строятся графики. Каждый график должен иметь название над графиком или под ним. В названии указываются: наименование изображенных показателей, их единицы измерения, объект, территория и период времени, к которым относятся показатели. Графики часто зависят от масштаба изображения данных. Поэтому для окончательных выводов нужно всегда проверять масштаб графика. Например, на рис. 4.1 изображены одни и те же данные, но в разном масштабе. На первый взгляд рост прибыли фирмы в случае 1 больше, чем в случае 2. Однако на рис. 4.1 изображены одни и те же данные, но в разном масштабе соотношения абсциссы к ординате.

Графики делятся на основные и специальные. Основные – это наиболее распространенные графики. Специальные - это графики, которые используют для специальных целей. Основные графики подразделяют на три вида: столбиковые, круговые, кривые линии. Столбиковые графики отображают статистические данные в виде прямоугольников (столбиков) одинаковой ширины. Различают три основных вида столбиковых графиков: объемные, структурные и объемно-структурные. В объемных графиках высота каждого столбика пропорциональна величине изображаемых явлений. Цифры, как правило, записывают внутри колонок или над ними. В структурных графиках высота каждого столбика одинакова и составляет 100% или 1.

Столбик делят на части пропорционально структуре изображаемого явления. Объемно-структурный график объединяет объемный и структурный график. Например, численность двух академических групп студентов и их структуру по полу можно охарактеризовать столбовыми графиками, которые изображены на рис. 4.2.

Разновидностями столбиковых графиков является гистограмма распределения и ленточный график. Гистограмма распределения - это столбиковой график, на оси абсцисс которого откладывают равные или неравные интервалы распределения любого явления, а на оси ординат - высоту столбиков, которая пропорциональна количеству единиц совокупности в соответствующем интервале или их частоте в процентах к общему итогу (рис.4.3).

Если столбики расположены горизонтально, график называется ленточным. Длина строки в ленточном графике пропорциональна величине показателя. Методика построения ленточных графиков с горизонтальной масштабной шкалой аналогична построению столбиковых графиков с вертикальной шкалой. Круговые графики отображают статистические данные в виде площади круга. Различают три основных вида круговых графиков: объемные, структурные (секторные) и объемно-структурные. В объемных графиках площадь круга пропорциональна величине изображаемого показателя. В структурных графиках площадь круга принимают равной 100%, из расчета, что 1% составляет угол в 3,6 °. Исходя из этого, круг делят на секторы пропорционально структуре изображаемого явления. Объемно-структурный график объединяет объемный и структурный график. Например, данные двух академических групп студентов, которые изображены на рис. 4.2. столбиками, можно охарактеризовать круговыми графиками (рис. 4.4). На практике чаще всего используют структурные (секторные) круговые графики. Кривые - это графики в форме различных кривых, которые строят в системе прямоугольных координат. Различают три основных вида кривых: графики динамики, зависимости и распределения.

Графики динамики показывают изменения статистических данных во времени. Например, изменение численности легковых автомобилей в городе (рис. 4.5).

Графики зависимости - характеризуют зависимость одних явлений от других. Например, зависимость цены товара от его качества по данным табл. 4.2. (рис. 4.6).

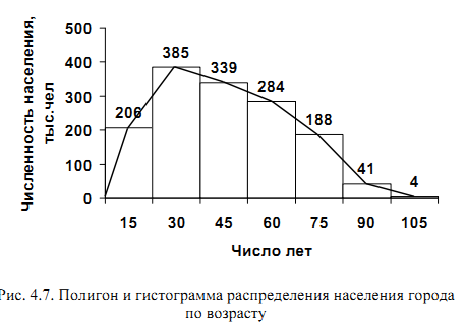

Для построения графиков с показателями, которые охватывают интервалы, используют середины интервалов. Например, на рис. 4.6 для средних цен взяты середины интервалов уровня качества товара: 25%, 63%, 88%. График показывает, что цена товара зависит от его качества. Однако эта зависимость не прямо пропорциональная. Графики распределения показывают распределение статистической совокупности по определенным признакам. Примером таких графиков является полигон распределения. Полигон распределения - это кривая линия, для построения которой на оси абсцисс откладывают значения любого признака, а на оси ординат - распределение по этому признаку количества единиц совокупности или их частот в процентах к общему итогу. Полигон распределения можно объединять с гистограммой. Общий график полигона и гистограммы распределения по данным рис. 4.3. приведен на рис. 4.7.

Статистическая информация используется во всех сферах деятельности для самых различных специальных целей. Поэтому существует много специальных графиков. Среди них чаще всего применяются картограммы, картодиаграммы, фигурные графики, радиальные диаграммы, график В.Е. Варзара и др. Картограмма - это географическая карта, на которой исследуется территориальное распределение статистической совокупности по определенному признаку путем нанесения ее значений точками, штриховкой, закрашиванием разными цветами и т.п. Например, при помощи картограмм можно изобразить распределение по регионам всех видов ресурсов, продукции, инвестиций, урожайности, плотности населения, уровня его занятости и т.д. Картодиаграмма - это географическая карта, в разных частях которой построены локальные графики (диаграммы) в форме столбиков, кругов и т.д. Фигурные графики - это различные графические фигуры определенного масштаба, напоминающие изображаемые явления. Например, для показателя производства автомобилей это может быть изображение автомобиля разной величины с соответствующей цифрой их выпуска. Радиальные диаграммы - это круг с масштабом временных или иных интервалов, на радиусах которого отображают изменение величины статистических показателей. Радиальные диаграммы применяют для анализа колебаний показателей во времени. График В.Е.Варзара показывает размеры сразу трех показателей, взаимосвязанных между собой так, что произведение первых двух равно третьему: х1умножить на х2 ═ у. График В.Е.Варзара - это прямоугольник, основанием которого является один показатель (х1), высотой - второй (х2), а их произведение - площадь прямоугольника - третий (у).
