12. Електропостачання підприємств
Підприємства звичайно одержують живлення електроенергії від трифазних ліній електросистем змінного струму 50 Гц напругою від 6 до 110 кВ.
12.1. Схеми електропостачання
В залежності від активної потужності P підприємства та його відстані від місцевої трансформаторної підстанції L використовують 2 схеми:
якщо Р <100 кВт або L <200 м, то підприємство живиться від цієї підстанції ( рис. 12.1а ); у протилежному випадку підприємство має власну трансформаторну підстанцію ( рис. 12.1б ).
Харчові підприємства невеликої потужності звичайно мають одну ТП. Великі підприємства, які мають окремі цеха, можуть мати цехові ТП. Ці підстанції в залежності від напруги електросистеми Uможуть живитися за двома схемами:
– якщо U ≤ 10 кВ, то на підприємстві є головний розподільчий пункт ГРП, від
якого живляться цехові ТП ( рис. 12.2а );
– якщо U >10 кВ, то на підприємстві є головна знижувальна підстанція ГЗП
( рис. 12.2б).
а б

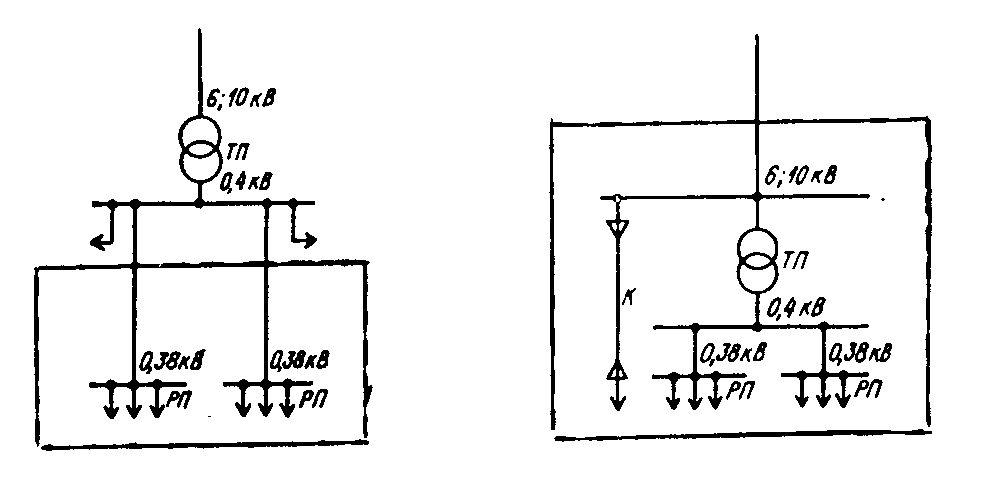

Рис. 12.1. Схеми електропостачання харчових підприємств від трансформаторної
підстанції: а – місцевої; б – власної.
12.2. Визначення електричних навантажень
При проектуванні електропостачання підприємств визначають розрахункові потужності: активну PP, реактивну QPта повнуSP.
На стадії попереднього проектування використовують метод питомих витрат електроенергії, згідно якого
Тут wП – питомі витрати електричної енергії ;
Mpik – продуктивність підприємства за рік в одиницях продукції;
Tmax – річна кількість годин використовування максимального активного навантаження.
Далі задаються значення tgφ та визначають повну SP та реактивну QP потужності.
Метод коефіцієнта попиту
Його застосовують при однорідних по режиму роботи приймачів. Розрахункову активну потужність групи приймачів визначають так:
,
де – коефіцієнт попиту по активній потужності для даної групи;
– номінальні потужності приймачів.
Реактивну розрахункову потужність групи приймачів розраховують так:
,
де tgφ– коефіцієнт реактивної потужності для даної групи.
Задача 12.1
Визначити розрахункову активну потужність групи однорідних по режиму роботи приймачів, якщо їх номінальні потужності
3 кВт,4 кВт,5,5 кВт,7,5 кВт,
30 кВт, а коефіцієнт попиту = 0,6.
Розв’язання.
Розрахункова активна потужність
0,6 ( 3 + 4 + 5,5 + 7,5 + 30 ) = 30 кВт.
Метод упорядкованих діаграм
Це більш точний метод, його застосовують при різнорідних по режиму роботи приймачів. Він використовує значення установлених потужностей окремих електроприймачів Pном i
де Kвi – коефіцієнт використовування активної потужності і-го приймача ;
Kmax – коефіцієнт максимуму активної потужності, визначають за графіком або таблицею в залежності від ефективної кількості приймачів nе та від групового коефіцієнта використовування активної потужності .
Груповий коефіцієнт використовування активної потужності та ефективна кількість приймачівnепредставлені формулами:
.
Після розрахунку активної потужності, враховуючи коефіцієнт реактивної потужності tgφі , визначають розрахункову реактивну потужність
,
де коефіцієнт q приймає значення
q=
При проектуванні електропостачання треба враховувати також й освітлене навантаження, яке знаходять в залежності від необхідної мінімальної освітленості
Pосв=Рmin Sп ,
де Pmin – питома потужність для загального рівномірного освітлення;
Sп – площа приміщення.
Повну розрахункову потужність на шинах вторинної напруги ТП визначають так:
.
