Вибір потужності двигуна при тривалому режимі
Необхідну потужність двигуна визначають за навантажувальною діаграмою. Вона показує як змінюється потужність P(t)або момент двигунаM(t) за часом ( рис.9.1 ).

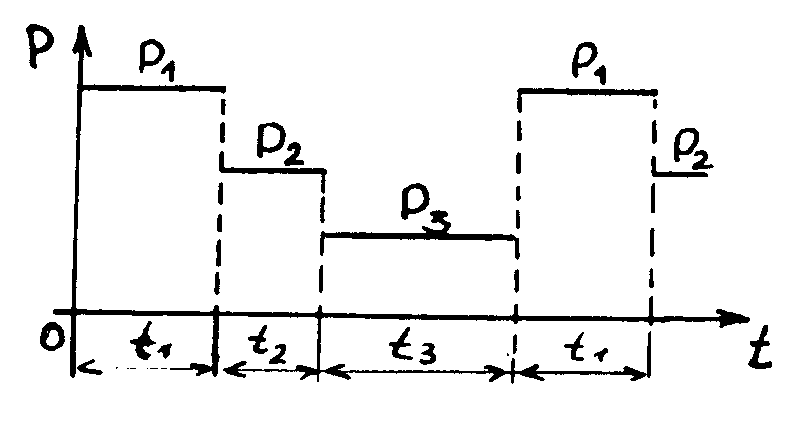

Рис. 9.1. Навантажувальна діаграма при тривалому режиміта змінному навантаженні.
Якщо постійне або мало змінне навантаження, то номінальна потужність двигуна повинна наближатися до його середнього навантаження, тобто Рном Рср. У цьому випадку двигун на нагрів не перевіряють.
Якщо змінне навантаження, тобто відхилення навантаження від його середнього значення DР >10% ,то номінальну потужність двигуна попередньо обирають за формулою Рном ³kРср. Тут коефіцієнт запасуk= 1,1…1,3 ;
Рср=– середня потужність на протязі циклу.
Ураховуючи необхідні Рном та nном, вибирають за каталогом тип двигуна та виписують його номінальні дані Рном , nном , h ном , КМmах=, КМn=.
Користуючись цими даними попередньо обраний двигун перевіряють на нагрів, перевантаження та пускові умови.
Перевірка двигуна на нагрів за методом середніх втрат
Втрати це те, що переходить у тепло на протязі циклу. Якщо середні втрати не більше номінальних, тобто DРном DРср, то двигун задовольняє вимогам перегріву. Для визначення середніх втрат на протязі циклу спочатку на кожній ділянці навантажувальної діаграми знаходять коефіцієнт навантаження
.
Далі, використовуючи криву , визначають на кожній ділянці ККД та розраховують втратити DРі. Потім знаходить середні втрати
Номінальні втрати визначають за формулою
DP ном=(1–ном).
Задача 9.1
Визначити потужність витрат трифазного асинхронного двигуна, якщо потужність навантаження на його валу P = 4 кВт, а ККД .
Розв’язання
Потужність витрат визначають так: ( 1– )=( 1 – 0,8) =1 кВт.
Перевірка двигуна на умови перевантаження та на пускові умови
Максимальний момент двигуна Мmax повинен бути більше ніж максимальний момент навантаження М`max, тобто Мmax > М`max , або KMmax > .
Пусковий момент двигуна MП повинен бути більше ніж початковий момент навантаження Mпоч , тобто MП > Mпоч , або .
Задача 9.2
Визначити пусковий момент трифазного асинхронного двигуна з такими технічними даними:кВт; об/хв;2.
Розв’язання
Номінальний момент двигуна 30 Н·м.
Пусковий момент Нм.
Вибір потужності двигуна при повторно-короткочасному режимі
Спочатку по навантажувальній діаграмі ( рис. 9.2 ). визнають відносну тривалість включення
деtp, to – відповідно час роботи та час відключення двигуна на протязі циклу tц.

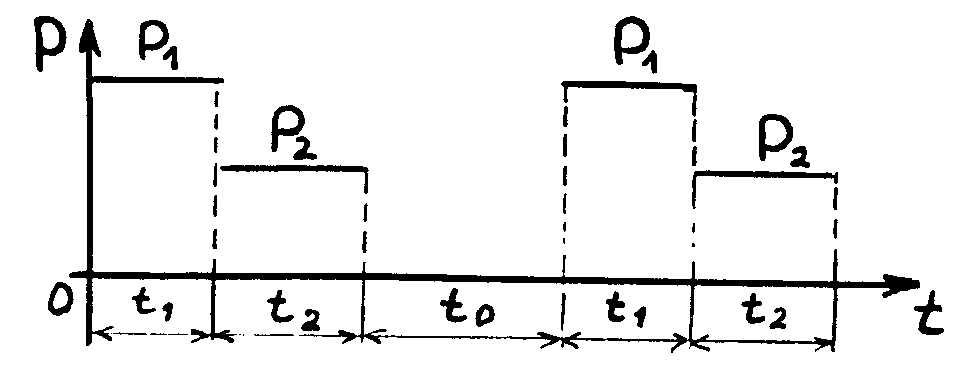

Рис. 9.2. Навантажувальна діаграма при повторно-короткочасному режимі роботи.
Потім визначають еквівалентну за нагрівом потужність
.
В цьому рівнянні до суми час відключення двигунаt0 не входить.
Еквівалентну потужність Peк перераховують на номінальну потужність повторно-короткочасного режиму
Значення ТВном беруть з каталогу, яким користуються.
По значенню Рпкр вибирають двигун. Його номінальна потужність наближається до Рпкр, тобто Рном ³ Рпкр . Обраний двигун перевіряють на умови перевантаження та пусковий момент.
