Рисунок 4.5 – Типовые схема и способ монтажа комбайна типа 1К101У: 1 – лебедка типа ЛПКВ, ЛПК10Б (грузо- подъемные средства типа ГП5, ПЭ, ТФ, ЛРЦ2); 2 – лебедка типа 3ЛП (1ЛГКНМ1); 3 – лебедка ти- па ЛПТ55; 4 – платформа типа ПТК; 5 – платфор- ма перекатная ППР; 6 – полок монтажный; 7 – устройство для закрепления (фиксации); 8 – ап- паратура сигнализации и связи типа ПСК, ЛПКМ.
52
IV. Разгрузка, подтягивание в нишу и установка системы орошения, кабелеукладчика с кабелем, погрузочного щита, заводки и крепление комбайновой цепи.
Демонтаж комбайна производится в обратной последовательно-
сти.
Составные части комбайна (см. рис. 4.5): а – цепь комбайновая; б – щит погрузочный; в – режущая часть; г – шнеки; д – механизм подачи с электродвигателем; е – элементы системы орошения; ж – кабелеукладчик; и – кабель.
Требования техники безопасности при монтаже угольных комбайнов:
рассматриваемые требования распространяются на монтаж угольных комбайнов, как с цепным тяговым органом, так и с бесцепной системой подачи (БСП);
монтаж угольного комбайна следует выполнять в соответствии с проектом на эти работы, руководством по эксплуатации (РЭ) заводаизготовителя и технологическими схемами монтажа конкретных типов комплексов, в состав которых входит тот или иной тип комбайна;
для монтажа комбайна нужно подготовить специальную нишу; место монтажа комбайна должно быть хорошо освещено и обес-
печивать безопасный проход персонала, производящего монтаж; перед началом монтажа комбайна необходимо привести в безо-
пасное состояние рабочее место; особое внимание следует уделять состоянию крепления сопряже-
ния монтажной камеры с примыкающей выработкой, у которой подготовлена ниша для монтажа комбайна;
при необходимости устанавливают дополнительное крепление;
53
взависимости от системы разработки и состояния примыкающей
кмонтажной камере выработки монтаж комбайна можно осуществлять на штреке (на забойном конвейере) с последующим перемещением его (в состыкованном состоянии, с демонтированными исполнительными органами) в лаву;
монтаж гидравлической части комбайна следует производить при опущенных поворотных редукторах;
заводку тяговой цепи в приводные звезды необходимо производить после опробования комбайна на холостом ходу.
4.4 Монтаж механизированной крепи
4.4.1 Последовательность монтажа механизированной крепи
Состав рабочих процессов и последовательность их выполнения при монтаже механизированной крепи (МК) зависит от следующих исходных условий: типоразмера механизированной крепи и степени ее разобранности; положения монтажной камеры в пространстве; средств механизации и схемы их размещения; способа перемещения секций крепи по камере; схемы разворота секций крепи в камере и на входе в нее; одноили двухсторонней схемы ведения работ по монтажу секций.
Для каждой механизированной крепи разработаны типовые схемы её монтажа, предусматривающие вышеуказанные факторы и процессы.
На рисунках 4.6 – 4.11 представлены некоторые типовые схемы монтажа различных МК с применением монтажных лебедок или УТЦ.
На практике применяются не только типовые технологические схемы монтажа МК, но и нетиповые, вызванные особенностями условий ведения этих работ, учитывающие основные требования техники безопасности. К нетиповым схемам следует отнести монтаж МК в каме-
54
рах-ходках (рис. 4.12), а также в присечных камерах (рис. 4.13), не исключая монтаж с одновременным проведением разрезной печи-камеры.
2
6
4
Б-Б
Б
В
3
1
А-А повернуто
5
ТАК-4М
АВ-В
α
Б
ТАК-4М
В
ТАК-4М

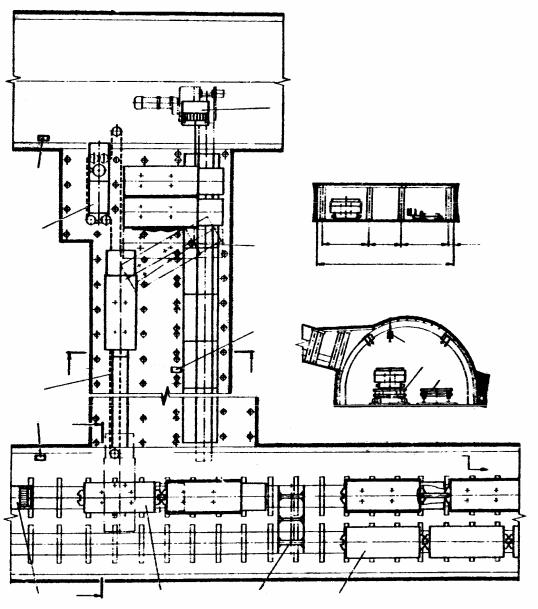

Рисунок 4.6 – Технологическая схема монтажа крепи М87: 1 – ле- бедка 1ЛГКНМ2 (1ЛП); 2 – лебедка ЛВД-24; 3 – ле- бедка ЛВД-21; 4 – уголковые направляющие 1УН-87; 5 – гидроподъемник ПГ-2; 6 – полок монтажный (в комплект входят тягач ручной рычажный, таль ручная, блок разъемный, домкрат гидравлический)
55
8 |
|
|
А-А |
|
|
|
|
|
|
|
|
|
|
2 |
9 |
1,9 |
1,3 |
1,9 |
|
0,2 |
|
|
|||||
|
|
5,5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Б-Б повернуто |
|
||
|
8 |
|
|
9 |
|
|
|
|
|
|
|
|
|
А |
А |
|
|
6 |
4 |
|
7 |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
Б |
|
|
|
|
|
К лебедке ЛМ25
1 Б |
6 |
5 |
4 |

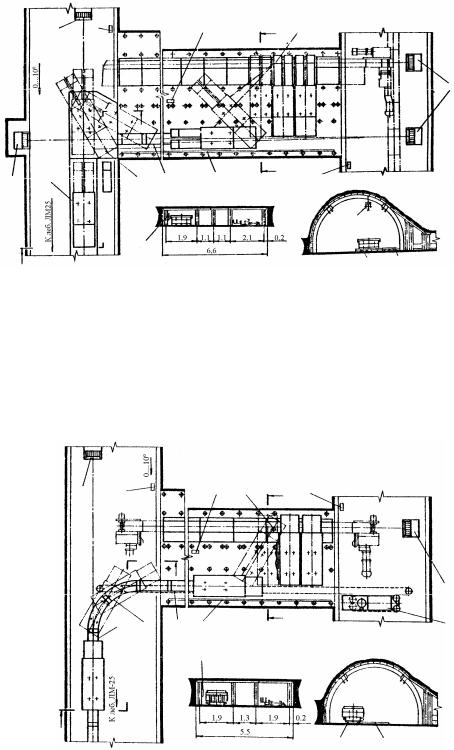

Рисунок 4.7 – Технологическая схема монтажа секций крепи МТ с применением тягового цепного устройства (дос-
тавка секций крепи с нижнего штрека по крайнему ходку монтажной камеры козырьком вверх): 1 – ле- бедка ЛМ25; 2 – устройство тяговое цепное с гид- роагрегатом; 3 – лебедка ЛПТ55; 4 – платформа ПТК; 5 – платформа перекатная ППР; 6 – полок монтажный ПМГ; 7 – дорога монтажная МД; 8 – аппаратура сигнализации и связи ПСК (АПКМ); 9 – блоки обводной, грузовой и др. (в комплект входят также гидродомкраты, блоки, инструменты и при- способления)
56
1 8 |
|
8 |
А |
9 |
|
|
|
|
|
|
|
|
3 |
|
Б |
|
|
|
|
|
2 4 |
6 7 |
10 |
А |
8 |
Б-Б |
|
|
|
А-А |
|
|
|
|
|
|
|
|
|
5 |
|
Б |
10 |
|
|
|
4 |
6 |
Рисунок 4.8 – Технологическая схема монтажа секции крепи КД-80 |
||||||
с |
применением |
лебедок: |
1 – |
лебедка ЛПКВ |
||
(ЛПК10Б); 2 – лебедка ЛМ25; 3 – лебедка ЛПТ55; |
||||||
4 – настил деревянный; 5 – лебедка ручная ЛРЦ; |
6 – полок монтажный деревянный; 7 – дорога мон- тажная МД; 8 – аппаратура сигнализации и связи ПСК (АПКМ); 9 –блок отклоняющий; 10 –отбойник
направляющий деревянный
1 |
7 |
7 6 |
А 7 |
|
|
|
|
||
|
Б |
|
|
1 |
|
|
|
|
|
|
3 4 3 5 |
|
А |
2 |
|
5 |
А-А |
|
Б-Б |
|
|
|
||
Б |
|
|
|
|
|
|
|
3 |
4 |
Рисунок 4.9 – Технология монтажа крепи МТ с применением тя- говых цепных устройств: 1 – лебедка; 2 – устрой- ство тяговое цепное с гидроагрегатом; 3 – дорога монтажная; 4 – устройство поворотное; 5 – от- бойник направляющий; 6 – блок отклоняющий, строп; 7 – аппаратура сигнализации и связи
57
1
8 |
А 8 |
|
Б |
|
|
|
2 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
4 |
5 |
6 |
А |
Б-Б |
||
|
|
|
6 |
А-А повернуто |
|
||
|
|
|
Б3
3 4

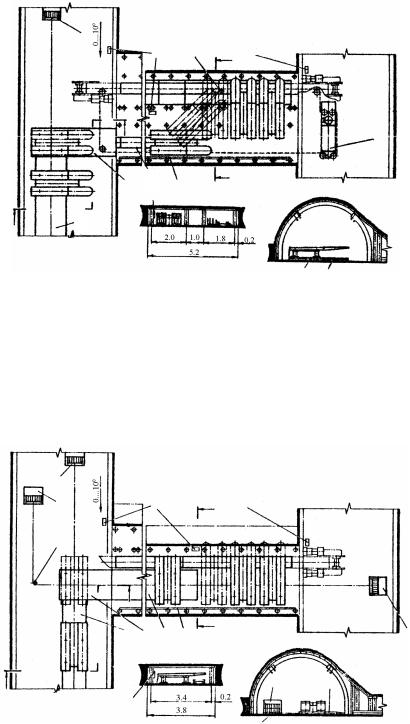

Рисунок 4.10 – Технологическая схема монтажа крепи МК-98 с применением лебедок: 1 – лебедка ЛПТ55; 2 – устройство тяговое цепное с гидроагрега- том; 3 – настил деревянный;4 – полок монтаж- ный деревянный; 5 – дорога монтажная; 6 – от- бойник направляющий деревянный; 7 – блок от- клоняющий, строп; 8 – аппаратура сигнализации
и связи
1 |
|
|
|
|
2 |
8 |
А |
8 |
|
7 |
|
|
|
|
Б |
|
|
|
|
3 4 |
5 6 |
А |
Б-Б |
2 |
|
А-А повернуто |
|
||
Б |
|
|
2 |
4 |
6 |
|
|
|
|
7
Рисунок 4.11 – Технология монтажа крепи МК-98 с применением лебедок (доставка секций со снятыми консолями по монтажной камере в рабочем положении): 1 – ле- бедка; 2 – лебедка; 3 – настил (дорога направляю- щая); 4 – полок монтажный; 5 – настил деревян- ный; 6 – отбойник направляющий; 7 – блок откло- няющий; 8 – аппаратура сигнализации и связи
58
А-А
А
А

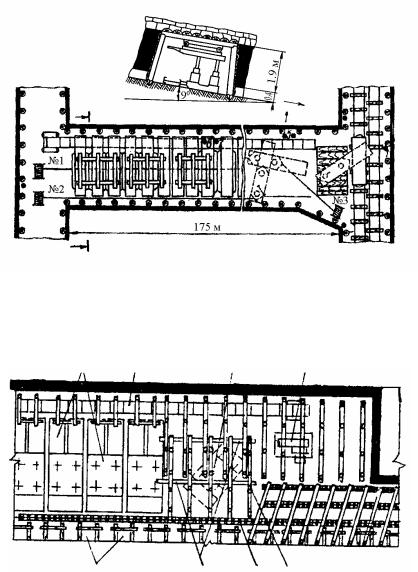

Рисунок 4.12 – Фрагмент проекта монтажа крепи М-87П в ка- мере-ходке при развороте ее секций механизиро- ванными лебедками: № 1, № 2 и № 3 – монтаж-
ные лебедки
1 |
2 |
3 |
4 |
5 6 7 8
Рисунок 4.13 – Фрагмент проекта монтажа крепи КД-80 при про- ведении присечки: 1 – секции крепи КД-80; 2 – кон- вейер; 3 – разворачиваемая перед монтажом секция КД-80; 4 – лебедка; 5 – деревянные костры и стой- ки; 6 – прогоны из СВП, устанавливаемые перед снятием стоек временной крепи; 7 – двухрядная ор- ганная крепь; 8 – временная крепь
4.4.2Разворот секций механизированной крепи на сопряжении подготовительной выработки с камерой и их установка в ней
Разворот секций крепи на сопряжении монтажной камеры с подготовительной выработкой осуществляется различными способами, за-
59
висящими в основном от средств механизации этих рабочих операций. Некоторые из них представлены в виде схемы на рис. 4.14 – 4.16.
1 |
2 |
6 |
3 |
5 |
1 |
4

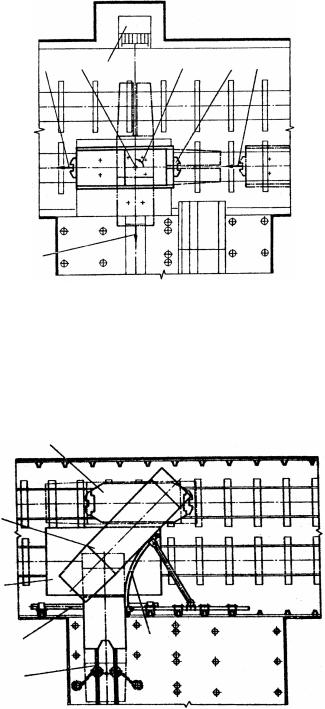

Рисунок 4.14 – Схема разворота секций с помощью крюка грузо- подъемного устройства (на полке монтажном ПМГ) ограждением вперед к среднему ходку каме- ры: 1 – направление перемещения платформы; 2 – крюк; 3 – угол поворота; 4 – направление пере- мещения секции в камере; 5 – платформа; 6 – ле-
бедка
1
6
2
3 |
4 |
5 |
|
Рисунок 4.15 – Схема разворота секций с применением поворот- ного устройства и отбойника к заднему ходку: 1 – платформа; 2 – полок монтажный; 3 – балка опорная; 4 – отбойник; 5 – дорога МД; 6 – секция; 7 – стойка распорная; 8 – фиксатор
60
61
6
|
|
|
|
|
1 |
1 |
2 |
4 |
3
|
7 |
|
2 |
|
5 |
|
4 |
а) |
б) |
Рисунок 4.16 – Схемы разворота секций на деревянном полке с применением лебедок к среднему (а) и крайнему (б) ходкам монтажной камеры козырьком вперед: 1 – направления тягового усилия лебедки и перемещения секции крепи; 2 – положения центра тяжести секции крепи при развороте; 3 – платформа; 4 – полок монтажный; 5 – настил направляющий; 6 – лебедка; 7 – блок отклоняющий
