Лекция 3

Тема: ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ ДЛЯ МОНТАЖА

–ДЕМОНТАЖА МЕХАНИЗИРОВАННОЙ КРЕПИ

3.1Полки монтажные

Полки по конструкции различаются:

–стационарные клетевого типа из деревянных брусьев (рис. 3.1);

–буто-кострового типа (рис. 3.2);

–буто-каркасного типа (рис. 3.3);

–комбинированной конструкции (металлодеревянные конструкции);

–передвижные гидрофицированные полки (рис. 3.4).

Рисунок 3.1 – Полки деревянной конструкции: а и б соответст- венно при монтаже и демонтаже: 1 – брус про- дольный; 2 – поперечный; 3 – настил из листовой стали; 4 – элементы крепёжные (болты, скобы, хомуты и др.); стрелкой указаны направления втя- гивания и стягивания оборудования на полок); hn – высота транспортной платформы; hу – высо-

та породного уступа

33

1

3

5 2

4

Рисунок 3.2 – Полок буто-кострового типа: 1 – секция МК на платформе; 2 – полок; 3 – направляющая; 4 – шпа- ла; 5 – порода

4

3 2

1

Рисунок 3.3 – Полок буто-каркасного типа: 1 – насыпная порода; 2 и 3 – соответственно деревянное ограждение и настил; 4 – блок подъемный

Габаритные размеры и прочность монтажно-демонтажных полков различных конструкций определяются с учетом конкретных условий и параметров элементов монтируемого оборудования.

34

Применяются также и механизированные полки (рис. 3.4).

Рисунок 3.4 – Схема полка монтажного гидрофицированного ПМГ подъемно-разворотного типа: а и б – соот- ветственно виды в вертикальной и горизонталь-

ной плоскостях

3.2 Направляющие

Вкачестве направляющих используются деревянные настилы (рис. 3.5). В качестве металлических могут использоваться рештачный став (рис. 3.6) и уголковые сборные направляющие (рис. 3.7).

Вышеуказанные направляющие используются при перемещении секций МК по настилу волоком. Усилие перемещения зависит от сопротивления скольжения металла по дереву и металла по металлу.

Размеры и прочность этих настилов определяются в зависимости от параметров секции МК.

Вкачестве поворотных направляющих при вводе секции МК в монтажную камеру могут использоваться специальные устройства

(рис. 3.8).

35

1

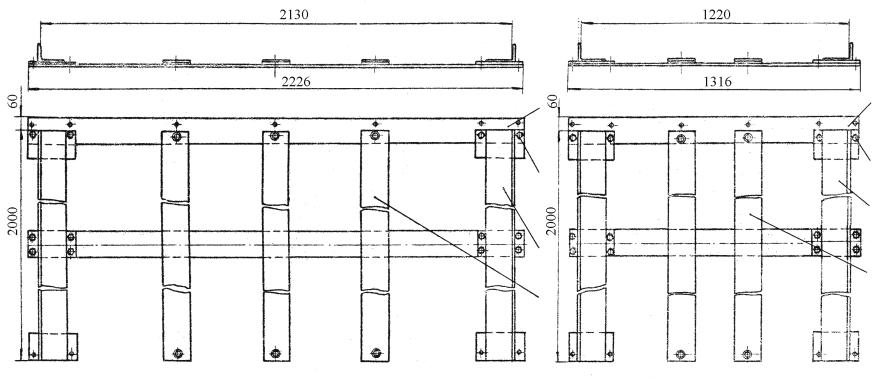

Рисунок 3.5 – Настилы (направляющие) деревянной конструкции: а и б – расположение монтажной камеры при вы-

емке пласта соответственно по простиранию и восстанию: 1 – брус поперечный; 2 – брус продоль- ный; 3 – стойка; 4 – скоба; 5 – элементы крепёж- ные; 6 – бортовой отбойник

Рисунок 3.6 – Схема транспортирования секций МК-98 в мон- тажной или демонтажной камерах с использова- нием става скребкового конвейера: 1 – секция кре- пи; 2 – транспортная балка; 3 – рештачный став конвейера; 4 – скребковая цепь

36

Рисунок 3.8 – Поворотные устройства при наличии металличе- ских настилов (а) и монтажной дороги (б) в каме- ре: 1 – балка опорная; 2 – фиксатор; 3 – стойка распорная; 4 – отбойник; 5 – секция монтажной дороги в камере; 6 – направляющая секторная; 7 – секция дороги в выработке

Наибольшая степень механизации монтажных работ достигается при применении дороги монтажного типа МД (рис. 3.9).

Требования техники безопасности при доставке оборудования в монтажной камере с применением механизированной дороги типа МД

(см. рис. 3.9).

Поперечное сечение монтажной камеру должно позволять установку дороги монтажной МД таким образом, чтобы были выдержаны зазоры между транспортируемой секцией крепи и крепью камеры.

Эксплуатацию дороги МД на пластах с углом залегания более 8° нужно производить с применением предохранительной лебедки.

При доставке оборудования по монтажным камерам с применением дороги МД запрещается производить ее ремонт и техническое обслуживание во время ее работы.

38

39

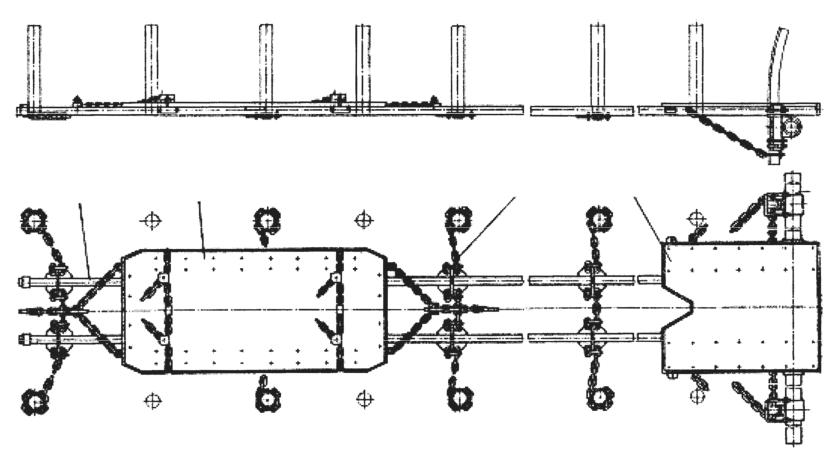

Рисунок 3.9 – Механизированная дорога монтажная МД: 1 – направляющая из труб; 2 – каретка; 3 – площадка приемная; 4 – балка опорная; 5 – элементы крепления цепью

3.3Мероприятия по безопасному перемещению оборудования волоком в выработках

Перемещение оборудования волоком должны производить рабочиегорномонтажники под контролем лица сменного технического надзора. Перед началом доставочных работ рабочие обязаны ознакомиться под роспись с технологическим проектом монтажа (демонтажа) комплекса в конкретных условиях шахты.

Перемещение оборудования волоком нужно производить только по специально отведенному в выработке для данного вида оборудования доставочному отделению (ходку). Доставочное отделение должно быть прямолинейным в пределах зоны действия тяговых органов доставочных средств. Использование доставочного отделения для прохода людей запрещается.

При слабых породах почвы выработок доставочное отделение должно быть оснащено деревянным, металлическим или другими видами настила, исключающими разрушение почвы выработки. При доставке оборудования по деревянному настилу на нем, при необходимости, следует устанавливать направляющие из брусьев, рельсов и др.

При доставке оборудования по монтажным (демонтажным) камерам в направлении простирания пласта, залегающего под углом 5° и более, доставочную дорогу необходимо снабдить деревянными или металлическими направляющими, исключающими сползание оборудования, а также отбойниками, исключающими его опрокидывание.

Доставку оборудования следует производить при надежном поддержании кровли выработок, отсутствии загромождения доставочного отделения и обеспечении зазоров не менее 0,2 м между движущимися элементами перемещаемого оборудования и элементами крепи выработки.

40

На доставочных отделениях запрещается оставлять инструменты и другие предметы, которые могут быть зацеплены тяговым органом или доставляемым оборудованием.

При углах залегания пластов 9° и более доставку оборудования по металлическим направляющим следует производить с применением предохранительной лебедки. Указанное требование следует соблюдать и при доставке оборудования по почве на пластах с углами залегания 20° и более, а также с меньшими углами залегания в условиях возможного скольжения оборудования под влиянием собственного веса.

Скорость доставки по почве монтажной (демонтажной) камеры не должна превышать 30 м/мин. При необходимости доставки оборудования с одновременным применением двух взаимосвязанных лебедок (тяговой лебедки и лебедок возврата каната тяговой, в т. ч. предохранительного). Их следует выбирать по приближенной идентичности скорости движения тяговых канатов.

Управление приводами доставочных средств, установленных в пределах монтажных (демонтажных) камер и примыкающих к ним выработках следует осуществлять дистанционно. При управлении лебедкой с места ее установки включение последней нужно производить только по сигналу.

Во время доставки оборудования рабочие, управляющие механизмами, обязаны находиться на своих рабочих местах и выполнять только положенную им работу. Оставлять рабочее место разрешается только после выключения привода и оповещения о причинах остановки.

В случае необходимости сопровождения доставляемого оборудования по наклонным выработкам сверху вниз рабочие, занятые сопровождением, должны передвигаться по специальному отделению ходка,
