2.8. Фрикційні передачі
Загальні відомості.
Робота фрикційної передачі базується на використанні сил тертя, що виникають у зоні притиску робочих тіл, які, в залежності від конструкцій фрикційних передач, називаються колесами, котками, дисками, роликами або барабанами.
Перевагами фрикційних передач у порівнянні з іншими типами передач (наприклад, передач зачепленням) є:
простота конструкції;
можливість запобігання руйнуванню деталей передач, зумовлених перевантаженнями завдяки проковзуванню робочих тіл передачі;
безшумність та безударність взаємодії робочих тіл передачі;
можливість безступінчастого регулювання передаточного числа передачі.
Основними недоліками фрикційних передач є:
нестабільність передаточного числа, зумовлена наявністю пружного ковзання робочих тіл;
значні навантаження на вали передачі, зумовлені необхідністю притиску робочих тіл;
відносно низький ККД передачі ( = 0,7...0,9);
неможливість або недоцільність використання фрикційної передачі для передачі значних потужностей (фрикційні передачі використовуються для передачі потужностей, що не перевищують 20 кВт);
підвищене зношення робочих поверхонь, зумовлений ковзанням, що знижує довговічність та надійність роботи фрикційної передачі.
Відповідно до особливостей використання та технологічних умов, фрикційні передачі поділяються :
1. За призначенням:
а) фрикційні передачі з нерегульованим передаточним числом;
б) фрикційні передачі з регульованим передаточним числом (варіатори):
2. За геометричною формою робочих тіл:
а) циліндричні фрикційні передачі (для передачі руху між паралельними валами);
б) конічні фрикційні передачі (для передачі руху між валами, осі яких
перетинаються).
3. За формою робочих поверхонь котків:
а) фрикційні передачі з гладкими робочими поверхнями;
б) фрикційні передачі з клинчастими робочими поверхнями.
4. За матеріалами для котків:
а) фрикційні передачі з металевими котками;
б) фрикційні передачі з неметалевими котками;
в) фрикційні передачі з комбінованими котками (один коток, як правило, ведучий, виконаний з металу, а інший - з неметалу).
Конструкції та матеріали фрикційних передач.

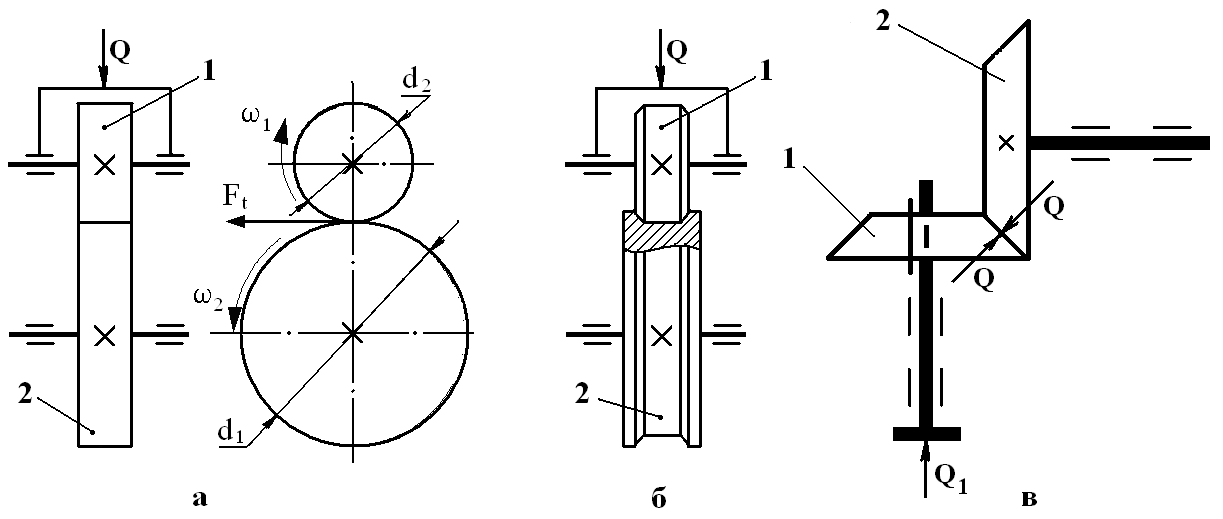

До найбільш поширених конструкцій фрикційних передач з нерегульованим передаточним числом належать: фрикційні передачі з циліндричними гладкими колесами (рис.2.8.1,а); фрикційні передачі з циліндричними клинчастими колесами (рис.2.8.1,б); фрикційні передачі з конічними гладкими колесами (рис.2.8.1,в).
Рис. 2.8.1. Фрикційні передачі з нерегульованим передаточним числом
Передаточне число фрикційної передачі визначається за формулою:
u = 1 /2 = d2 /(d1 · ) ,
де 1, 2 - відповідно кутова швидкість ведучого і веденого валів;
d1 і d2 – діаметри ведучого і веденого дисків;
– коефіцієнт, що враховує пружне ковзання коліс ( = 0,995).
Фрикційні передачі з безступінчастим регулюванням передаточного числа називаються варіаторами. Найбільш поширеними варіаторами є: лобовий фрикційний варіатор, що містить ролик 1 та диск 2 (рис,2.8.3); фрикційний варіатор з роздвижними конічними дисками 1,2 та сталевим кільцем 3 (рис.2.8.2,а); фрикційний варіатор з конічними барабанами 1,2 та роликом 3, який може переміщуватися відносно своєї осі (рис.2.8.2,б).
a б
Рис. 2.8.2. Фрикційні передачі з регульованим передаточним числом (варіатори)
Принцип роботи варіатора розглянемо на прикладі лобового фрикційного варіатора (рис.2.8.3).
Рис.2.8.3. Лобовий варіатор.

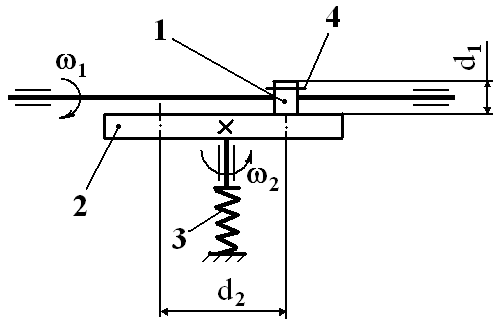

Найпростіший лобовий варіатор складається з ведучого ролика 1, що надає руху веденому диску 2. Ведений диск 2 притискаєтся до ролика 1 за допомогою пружини 3. Ролик може переміщатися уздовж своєї осі по направляючій шпонці 4. При переміщенні ведучого ролика 1 ближче до осі веденого диска 2, робочий діаметр веденого диска d2 зменшується. При цьому передаточне число варіатора зменшується і кутова швидкість 2 веденого диска 2 збільшується. При переміщенні ведучого ролика 1 далі від осі веденого диска 2, робочий діаметр веденого диска d2 збільшується. При цьому передаточне число варіатора збільшується, що приводить до зменьшення кутової швидкості 2 веденого диска 2. При переміщенні ведучого ролика за вісь веденого диска, змінюється напрямок обертання диска 2.
Основною кінематичною характеристикою варіаторів є діапазон регулювання (відношення найбільшої кутової швидкості веденого вала до його найменшої кутової швидкості):
D = 2 max / 2 min = Umax / Umin
Матеріали фрикційних передач.
Найбільш поширеними конструкційними матеріалами для виготовлення фрикційний передач є сталі марок ШХ15, 18ХГТ та 18Х2Н4МА, а також неметалічні матеріали (фібра, текстоліт, пластмаса, шкіра та інші).
Зусилля притиску робочих тіл фрикційної передачі.
Одним із найважливіших етапів розрахунку фрикційних передач є знаходження зусилля притиску робочих тіл, що забезпечує надійність роботи фрикційної передачі.
