2.11. Передача гвинт-гайка
Передачу гвинт-гайка застосовують для перетворення обертального руху у поступальний.
Порівняльна характеристика передачі гвинт-гайка:
а) переваги:
- можливість отримання повільного руху та високої точності переміщень;
- проста та недорога кострукція передачі;
- компактність;
б) недолік – низький коефіцієнт корисної дії.

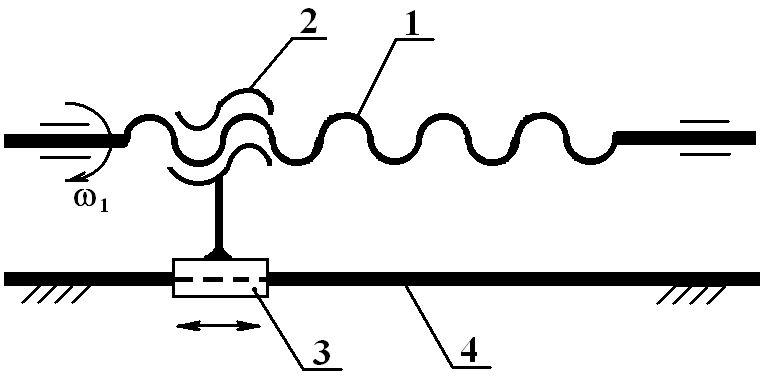

Рис.2.11.1. Кінематични схема передачі гвинт-гайка.
1 –гвинт, 2 – гайка, 3 – повзун, 4 – направляюча.
Основні параметри різьби гвинтової пари (гвинта та гайки), що необхідні для розрахунків передачі, приведені на рис.2.11.2.

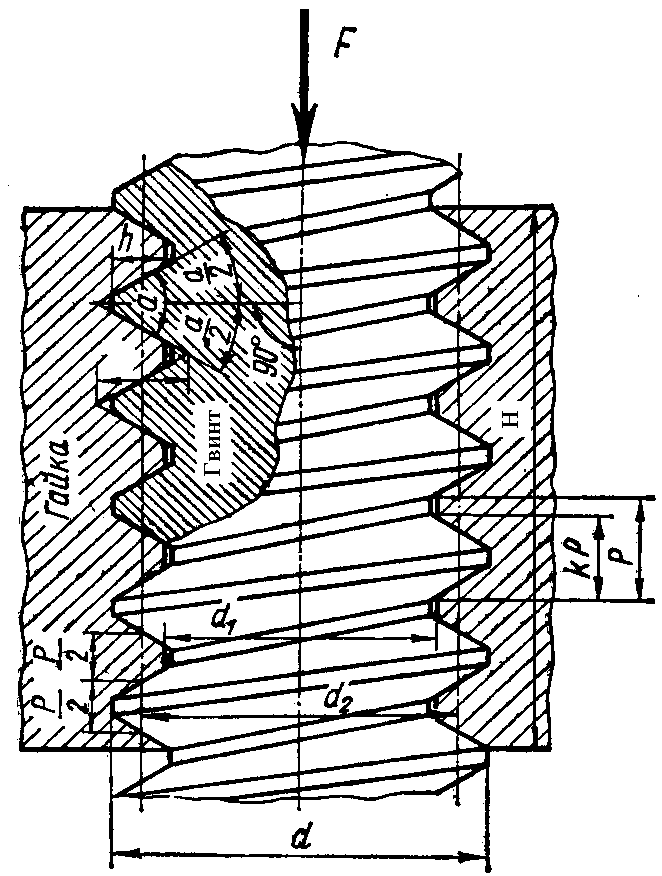

Рис.2.11.2. Основні параметри різьби гвинтової пари.
d – зовнішній діаметр різьби, d1 – Внутрішній діаметр різьби, d2 – середній діаметр різьби, H – висота гайки.
Основною причиною виходу з ладу гвинтів і гайок є зношення різьби.
Критерієм зносостійкості різьби гвинтової пари приймають тиск між різьбами гвинта і гайки q, який не повинен перевищувати допустимого *значення, що залежить від матеріалів гвинтової пари та умов експлуатації. Умова зносостійкості при цьому записується у вигляді:
,
де F – осьова сила,що діє на гвит і гайку;
d2 – середній діаметр різьби;
H – висота гайки.
Проектний розрахунок зводиться до визначення середнього діаметру різьби з умови зносостійкості:
.
2.12. Осі та вали
2.12.1. Призначення, конструкції та матеріали
Деталі машин, що обертаються (зубчасті колеса, шківи, барабани тощо), встановлюють на осях або валах.

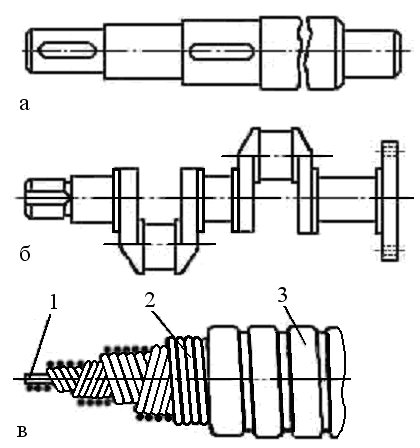

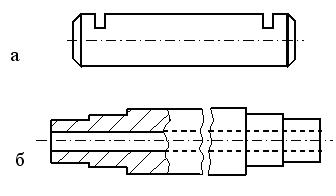

Рис.2.12.1 – Конструкції осей Рис.2.12.2 – Конструкції валів
Осі – це деталі, призначені для підтримки деталей, що обертаються. Вони не передають обертового моменту, і зазнають впливу тільки згинальних моментів.
За способом установки осі поділяють на нерухомі та рухомі.
Нерухома вісь під час роботи не обертається, а обертаються насаджені на ній деталі. Рухомі осі обертаються разом з закріпленими на них деталями.
При однаковому зовнішньому навантаженні діаметри рухомих осей більші, ніж нерухомих. Однак рухомі осі забезпечують кращу роботу підшипників.
За конструкцією осі бувають гладкі (рис.2.12.1,а) і ступінчасті (рис.2.12.1,б), суцільні (рис.2.12.1, а) і порожнисті (рис.2.12.1, б).
Вали – це деталі, призначені для передачі обертових моментів вздовж своєї осі та для підтримки деталей машин, що обертаються.
За формою геометричної осі розрізняють вали прямі (рис.2.12.2, а), колінчасті (рис.2.12.2, б) і гнучкі (рис.2.12.2, в). Гнучкий вал складається з декількох щільно навитих шарів сталевого чи бронзового дроту 2. Внутрішній шар дроту навивається на сердечник 1, який може бути видалений з вала або залишений у нього всередині. Сусідні шари мають протилежний напрямок навивки. Гнучкий вал укладають у броню 3 (металеву або із шарами тканини і гуми). Найбільше застосування мають прямі вали. Прямі вали бувають постійного діаметра по всій довжині (наприклад, трансмісійні) і ступінчасті (рис.2.12.2, а).
Іноді вали виготовляють заодно з шестернями, черв'яками, тощо. Вали можуть бути суцільними і порожнистими.
Опорні ділянки валів називають цапфами. Кінцеві цапфи (рис.2.12.3, а) називають шипами, проміжні (рис.2.12.3, б) – шийками.
Цапфи валів і осей, що працюють у підшипниках ковзання, виконують циліндричними, конічними та сферичними (рис.2.12.3).

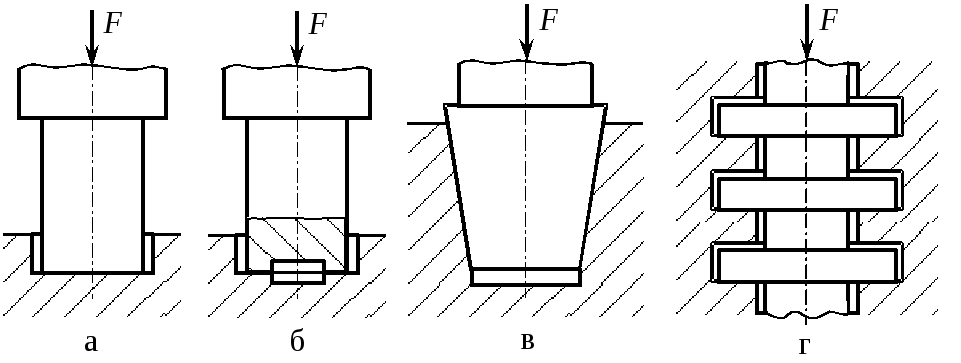

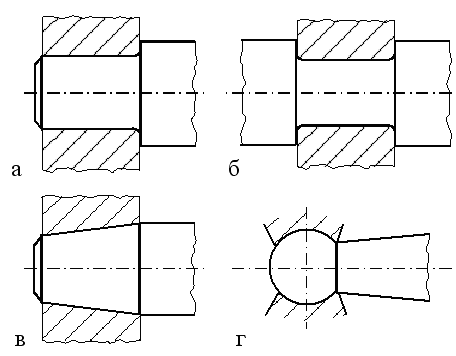

Рис. 2.12.3. Конструкції цапф Рис. 2.12.4 – Конструкції п’ят
Цапфи, що сприймають осьові навантаження, називають п'ятами. П'ята – опорна частина вала, розташована в його торці (рис. 2.12.4). П'яти бувають плоскими (рис.2.12.4,а,б), конічними (рис. 2.12.4,в) і гребінчастими (рис.2.12.4, г).
Перехідні ділянки валів між, сусідніми ступінями різних діаметрів найчастіше виконують з канавкою для виходу шліфувального круга в процесі обробки (рис.2.12.5, а) чи з галтеллю (рис. 2.12.5, б). Торці валів для полег-шення установки на них обертових деталей машин і попередження травмування роблять з фасками (рис.2.12.3, а,в).

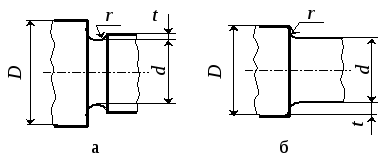

Рис. 2.12.5. Перехідні ділянки валів
Основними матеріалами для валів і осей є вуглецеві та леговані сталі, які мають високу міцність, добре обробляються на верстатах, дозволяють легко одержати необхідні циліндричні заготовки шляхом прокатки. Вали та осі, для яких основним критерієм є жорсткість, не піддають термообробці. Вони виготовляються з вуглецевих сталей Ст.4, Ст.5, Сталь 25, 30, 35, 40, 45. Осі і вали, до несучої здатності і довговічності робочих поверхонь яких пред'являються підвищені вимоги, виготовляють із середньовуглецевих чи легованих сталей 35, 40, 40Х, 40ХН та ін. Для підвищення зносостійкості цапф валів, що обертаються в підшипниках ковзання, вали виготовляють зі сталей 20, 20Х, та інших з наступною цементацією і загартуванням цапф. Відповідальні важконавантажені вали виготовляють з легованих сталей 40ХН, 40ХНМА, 30ХГТ тощо. Важконавантажені вали складної форми, наприклад колінчасті вали двигунів, виготовляють також з чавуну.
