Шаг 2. Размещение видов в макетах

ШАГ 2. РАЗМЕЩЕНИЕ ВИДОВ В МАКЕТАХ

Основополагающее ИУП - Глава 10_02.mp4 Просмотр видеоролика

Примечание: Некоторые из видов уже размещены в макетах для экономии времени.

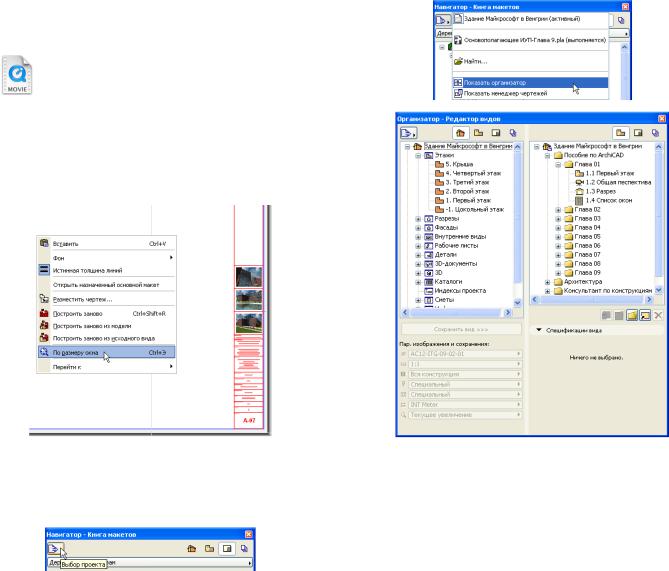

1)Активируйте макет A-07 Фасады двойным щелчком на его имени в папке Макеты книги макетов. Затем щелкните правой клавишей мышки в окне макета и выберите По размеру окна из контекстного меню.

Открывается пустой макет, содержащий только чертежные элементы, наследуемые из основного макета. Они приведены красным цветом.

2)Нажмите кнопку Выбор проекта в верхнем левом углу навигатора и выберите команду Показать организатор.

Организатор выглядит как две рядом расположенные панели навигатора. Он существенно облегчает создание элементов в карте видов, книге макетов и наборах издателя, так как в этом случае Вы можете использовать механизм перетаскивания для быстрого создания или размещения необходимых элементов, как Вы это увидите при выполнении последующих шагов.

3)Пристыкуйте (в Windows) или прикрепите (MacOS) организатор к левой стороне панели навигатора.

4)Выберите карту видов в левой стороне организатора и книгу макетов в правой.

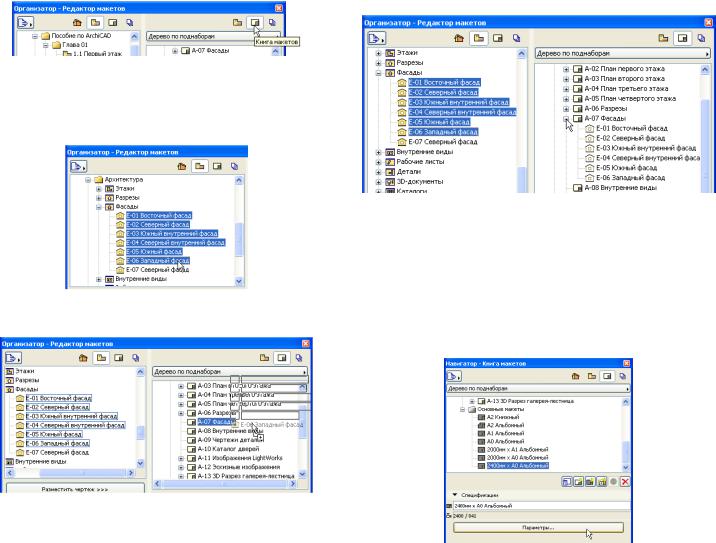

5)В левой части организатора откройте папку

Архитектура > Фасады. Щелкните на виде

E-01 Восточный фасад. Затем нажмите клавишу SHIFT и щелкните на виде E-06 Западный фасад для выбора шести подряд расположенных фасадов.

6)Перетащите эти шесть фасадов в макет A-07 Фасады, расположенный в правой части организатора.

В правой части организатора слева от имени макета A-07 Фасады появляется знак “+” (треугольник в MacOS), указывающий, что макет не пустой.

7)Щелкните на знаке “+” или треугольнике слева от имени макета A-07 Фасады, чтобы увидеть его

содержимое.

В этом макете находятся шесть чертежей, соответствующие шести перетянутым видам. Как видно из изображения страницы макета, она содержит эти шесть чертежей.

Обратите внимание на то, что все шесть чертежей аккуратно размещены в макете. Давайте посмотрим, как это произошло.

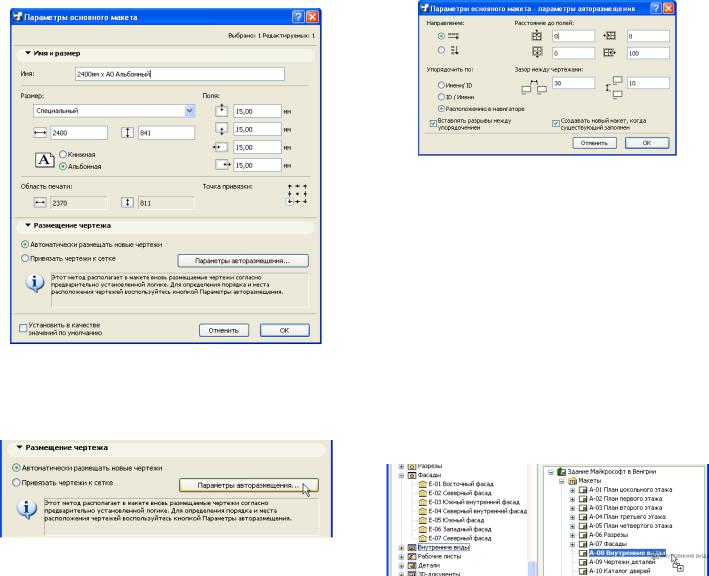

8)Выберите основной макет 2400мм x A0 Альбомный в папке Основные макеты книги макетов навигатора и затем нажмите кнопку Параметры в панели

Спецификации для открытия диалога Параметры основного макета.

Это тот основной макет, на котором базируется текущий макет.

9)Обратите внимание, что в панели Размещение чертежа выбрана альтернативная кнопка Автоматически размещатьновыечертежи. НажмитекнопкуПараметры авторазмещения для открытия одноименного диалога.

Автоматическое размещение новых чертежей происходит при перетаскивании в макет чертежей согласно параметрам этого диалога. Вы можете указать направление размещения чертежей (по горизонтали или вертикали), расстояние до полей со всех сторон, зазор между размещаемыми чертежами и порядок размещениягруппычертежей, размещаемыхзаоднуоперацию перетаскивания. ArchiCAD автоматически размещает чертежи согласно выбранными Вами критериями.

10)Нажмите кнопку Отменить для выхода из диалога без каких-либо изменений.

11)Активируйте макет A-08 Внутренние виды двойным щелчком на его имени в книге макетов навигатора. Затем щелкните правой клавишей мышки в окне макета и выберите команду По размеру окна из контекстного меню.

12)Выберите всю папку Внутренние виды в папке Архитектуравлевойчастиорганизатора(картавидов). Перетащите ее в макет A-08 Внутренние виды, располагающийся в правой части организатора.

Выможетеперетаскиватьпапку целиком. Вэтомслучае создаютсячертежиизвсех видовэтойпапкииееподпапок.

13)Активируйте макет A-09 Чертежи деталей двойным щелчком на его имени в папке Макеты книги макетов. Затем щелкните правой клавишей мышки в окне макета и выберите команду По размеру окна из контекстного меню.

14)Выберите основной макет A0 Альбомный в папке Основные макеты книги макетов. Затем нажмите кнопку Параметры в панели Спецификации книги макетов навигатора для открытия диалогового окна

Параметры основного макета.

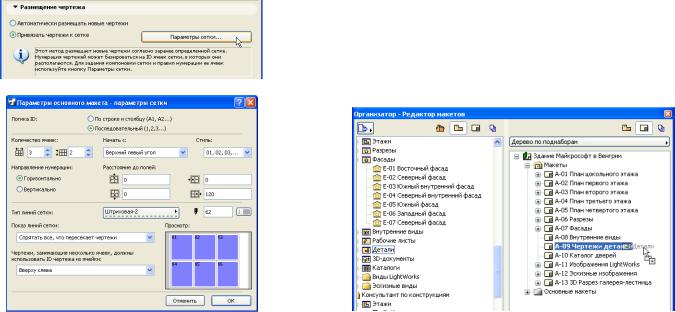

15)Обратите внимание, что в панели Размещение чертежа выбрана альтернативная кнопка Привязать чертежик сетке. Нажмите кнопку Параметры сетки для открытия одноименного диалогового окна.

Это еще один метод автоматического размещения чертежей, предлагаемый в ArchiCAD. Если у Вас имеется несколько чертежей, одинаковых по размеру и схожих по содержимому (обычно такими бывают чертежи деталей), Вы можете определить сетку в основном макете (обычно одна ячейка сетки немного больше по размеру, чем чертеж детали), и ArchiCAD автоматически размещает и упорядочивает чертежи согласно этой сетки.

Вы можете указать количество ячеек (по горизонтали и вертикали), а также установить правила их нумерации

(например, A1, A2, A3, B1, B2, и т.д., или 01, 02, 03, и т.д.).

Автоматически размещаемый в ячейке чертеж детали принимает ID на основании номера ячейки, таким образом, нумерация чертежей также производится автоматически.

Этот вариант размещения чертежей специально был разработандляпростогоибыстрогоразмещенияипубликации чертежей деталей. Это может оказать существенную помощь при разработке больших проектов.

16)Нажмите кнопку Отменить в обоих диалоговых окнах, чтобы выйти из них без каких-либо изменений.

17)Выберите всю папку Детали в папке Архитектура карты видов организатора. Перетащите ее в макет

A-09 Чертежи деталей.

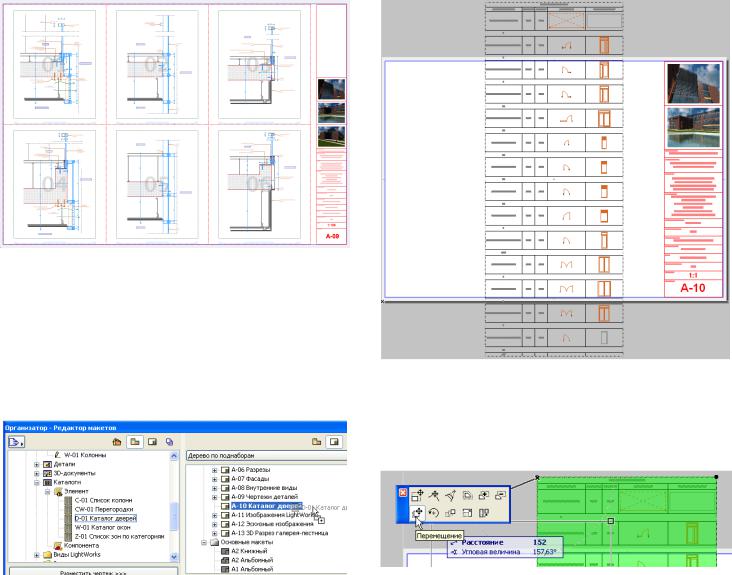

ArchiCAD автоматическиразместитпоодномучертежудетали в отдельной ячейке.

18)Активируйте макет A-10 Каталог дверей двойным щелчком на его имени в папке Макеты книги макетов. Затем щелкните правой клавишей мышки в окне макета и выберите команду По размеру окна из контекстного меню.

19)Выберите D-01 Каталог дверей в папке Архитектура >

Каталоги > Элемент карты видов организатора. Перетащите его в макет A-10 Каталог дверей.

Каталог дверей размещен в макете, однако он имеет нестандартную форму и размер и поэтому не помещается в этом макете. Поэтому его следует переупорядочить.

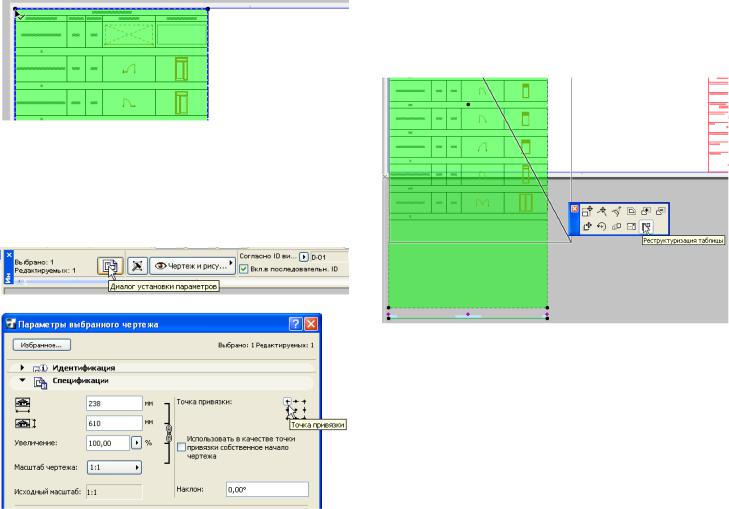

20)Выберите чертеж, содержащий каталог дверей. Щелкните в верхнем левом углу и в появившейся локальной панели выберите команду Перемещение.

Для указания конечной точки вектора перемещения щелкните в верхнем левом углу области печати макета (она отмечена синим прямоугольным контуром).

21)В информационном табло нажмите кнопку Диалог установки параметров для открытия диалогового окна

Параметры выбранного чертежа. В панели Спецификации в поле Точка привязки выберите верхнюю левую позицию. Нажмите кнопку OK для закрытия диалога с сохранением произведенных изменений.

При изменении формы чертежа его верхний левый угол будет оставаться на месте, а остальные углы будут перемещаться соответствующим образом. В этом суть точки привязки.

22)Щелкните нижний правый угол чертежа (а не конечную точку заголовка чертежа, расположенного ниже). В локальной панели выберите команду

Реструктуризация таблицы (самая правая кнопка нижней строки).
