Каждый вид выделяется специфическим композиционнопластическим характером:
-закрытая форма – монументальная,
-полуоткрытая форма – легкая,
-открытая форма – совсем воздушная, пронизанная пространством.
Таким образом, строится развернутая система различных видов объемных форм. На её основе можно строить объемные композиции.
Характер объемной формы во многом проявляется в её внутреннем строении – структуре.
Выражаетсяэтаструктуравколичествеиотносительномрасположении основных её элементов.
Виды объёмно-пространственных структур:
•оболочковая конструкция;
•контурно-стержневая конструкция;
•форма из взаимопересекающихся конструкция.
Оболочковая конструкция; образуется замыканием формообразующих плоскостей. В частности, в шаре сферическая поверхность образуется замыканием криволинейной плоскости, или большим множество мелких прямых плоскостей (многогранник).
Замкнутые со всех сторон формы, к каким и относится оболочка, даютясноеичёткоепредставлениеоформе. Оболочковаяконструкция может быть как полой внутри, так заполненной. Пример оболочковой структуры: скорлупа, мяч, апельсин. Оболочковая конструкция – это закрытая объёмная форма.
Контурно-стержневая конструкция; образуется стержнем и формами, которые на нем закреплены и, определяют внешние границы формы – контур. Роль стержня в конструкции несущая и связующая. Удалениестержняведеткразрушениюформы. Примерстержневойконструкции: дерево, детская пирамидка. Формы, построенные по такому принципу, трактуются более условно и требуют, что бы их мысленно достраивали до полного объёма. Контурно-стержневая конструкция – это открытая объёмная форма.
Конструкция из взаимопересекающихся плоскостей, образуется, как это видно из названия, плоскостями с разным относительно друг другарасположением. Онимогутрасполагаться: параллельноиперпендикулярно, под различными наклонами, быть прямыми, изогнутыми и ломанными. Форму могут образовывать большое количество плоско-
82
стей, в таком случае форма воспринимается точнее, монолитнее. Чем более разрежена структура, тем сложнее восприятие такой формы, она теряет свою целостность. Пример структуры из взаимопересекающихся плоскостей: карточный домик, пчелиные соты. Конструкция из взаимопересекающихся плоскостей – это полуоткрытая объёмная форма.
Задание 1. Шар. Авторская версия (см. рис. 53).
Цель:
Поиск-эксперимент по созданию сферической поверхности из листа бумаги.
Требования:
Материалы и инструменты: Бумага, клей, макетный нож, циркульный нож, ножницы, циркуль, линейка, карандаш 8Н.
Размер: диаметр 120мм.
Время выполнения работы: 2 академических часа, в аудитории.
Рекомендации по выполнению:
В шаре сферическая поверхность образуется замыканием криволинейной плоскости, или большим множество мелких, прямых плоскостей (многогранник). Задание заключается в создании сферической поверхности, криволинейной плоскости из листа бумаги. Поиск - эксперимент предполагает, что не следует использовать известные приёмы, а также как можно реже обращаться к использованию круговых форм.
Задание 2. Шар. Оболочковая конструкция (см. рис.
54).
Цель:
Поиск-эксперимент по созданию оболочковой конструкции шара.
Требования:
Материалы и инструменты: Бумага, клей, макетный нож, циркульный нож, ножницы, циркуль, линейка, карандаш 8Н.
Размер: диаметр 120мм.
Время выполнения работы: 4 академических часа, в аудитории.
Рекомендации по выполнению:
Подойтитворческиксозданиюоболочки: избегатьизвестныхприёмов.
Использовать приёмы фактурной обработки поверхности, чередование нейтральных и фактурных участков.
83
Задание 3. Шар. Контурно-стержневая конструк-
ция (см. рис. 55).
Цель:
Поиск-эксперимент по созданию контурно-стержневой конструкции шара.
Требования:
Материалы и инструменты: Бумага, клей, макетный нож, циркульный нож, ножницы, циркуль, линейка, карандаши 8Н
Размер: диаметр 120мм.
Время выполнения работы: 2 академических часа, в аудитории.
Рекомендации по выполнению:
Не забывать, что роль стержня в конструкции несущая и связующая. Удаление стержня ведет к разрушению формы.
Задание 4. Шар. Конструкция из взаимопересекающихся плоскостей (см. рис. 56).
Цель:
Рассмотреть возможные варианты создания конструкции шара из взаимопересекающихся плоскостей.
Требования:
Материалы и инструменты: Бумага, клей, макетный нож, циркульный нож, ножницы, циркуль, линейка, карандаши 8Н.
Размер: диаметр 120мм.
Время выполнения работы: 2 академических часа, в аудитории.
Рекомендации по выполнению:
Внимательно изучить принцип соединения плоскостей, выполняя типовую конструкцию по образцу, использовать эти приёмы в создании своих авторских разработках.
Упражнение 1. Шар типовой по образцу (рис. 51, см.
рис. 56а).
Рекомендации по выполнению:
Шарсобираетсябезклеяизотдельныхдеталей, выкройкикоторых показанынасхеме. Есличерезокружность(горизонтальнуюпроекцию шара) провести через равные промежутки взаимно перпендикулярные сечения, то им будут соответствовать определенные элементы, имеющие форму круга, радиус которого равен половине длины соответ-
84
ствующего сечения. Основными конструктивными элементами будут две окружности с диаметром, равным величине диаметра шара. Они закрепляютсяперпендикулярно, вставляясьоднавдругуюзасчетпрорезей, равныхтолщинелистабумаги, изкоторойсделанмакет. Прорези равны половине высоты соответствующей части элемента. Остальные элементы представляют собой полуокружности с радиусом, равным половине длины соответствующего сечения, и крепятся последовательно в прорези на основных элементах. Для придания конструктивной жесткости шару дополнительно вставляются горизонтально два элемента.
D = AA = 120
Рис. 51. Схема шара конструкции из взаимопересекающихся плоскостей
Упражнение 2. Авторское решение конструкции
шара (см. рис. 56б).
Рекомендации по выполнению:
Помнить, что плоскости могут располагаться: параллельно и перпендикулярно, под различными наклонами, быть прямыми, изогну-
85
тыми и ломанными. Форму могут образовывать большое количество плоскостей, в таком случае форма воспринимается монолитнее. Чем более разрежена структура, тем сложнее восприятие такой формы, она теряет свою целостность.
Задание 5. Шар. Комбинированная конструкция
(см. рис. 57).
Цель:
Поиск-эксперимент по созданию шара, с применением сочетаний разных видов конструкции.
Требования:
Материалы и инструменты: Бумага, клей, макетный нож, циркульный нож, ножницы, циркуль, линейка, карандаши 8Н
Размер: диаметр 120мм.
Время выполнения работы: 2 академических часа, в аудитории.
Рекомендации по выполнению:
Создать шар, сочетая разные виды объёмно-пространственных конструкций:
•оболочковая форма;
•контурно-стержневая форма;
•форма из взаимопересекающихся плоскостей. Сочетание возможно в разных комбинациях.
Необходимо чётко выявлять элементы, составляющие объемную
форму и определяющие её структуру. Такой подход обеспечивает художественную выразительность форме и при включении в объем разных типов структур. Мера и целесообразность! – вот девиз выполнения этого задания.
Задание 6. Шар. Конструкция в технике оригами
(см. рис. 58).
Цель:
Освоить приемы по созданию сферической поверхности в традиционной технике работы с бумагой.
Требования:
Материалы и инструменты: Бумага для оригами, гладилка. Размер: диаметр 120мм.
Время выполнения работы: 2 академических часа, в аудитории.
86
Рекомендации по выполнению:
В традиционной технике оригами шар из бумаги называется «кусудама». Это один из древних и декоративных традиционных японских изделий. Шарообразные конструкции собираются из розеток или модулей. Для выполнения некоторых шаров требуются десятки модулей. Существует множество вариантов кусудам. Перед выполнением в
Рис. 52. Схема складывания шара в технике оригами – «кусудамы»
материале шара, ознакомиться с принципом организации сферической поверхности или приближенной к ней (многогранники, куб со срезанными углами и т. п.) в технике оригами. Выполнить один из них, тот,
87
который дан на схеме (рис. 52) или любой другой вариант. Можно вносить авторские изменения в традиционные детали и формы.
Указания к составлению отчёта:
Контрольный просмотр № 4 В отчёт входят наиболее удавшиеся технологически, оригиналь-
ные и гармоничные работы.
Количество работ к контрольному просмотру:
•шар авторской версии;
•шар оболочковой конструкции;
•шар контурно-стержневой конструкции;
•шар конструкции из взаимопересекающихся плоскостей;
•шар типовой по образцу;
•авторское решение конструкции шара;
•шар комбинированной конструкции;
•шар в технике оригами
Итого: 8 шаров.
Оформление работ:
Подписать работы: с нижней стороны.
Критерии оценки:
•Соблюдение технологических процедур, чистота выполнения (чистота надрезов, срезов, отсутствие заломов, карандашных линий, следов клея).
•Соответствие выбораимерысредстврешенияконкретнопоставленной задачи.
•Найдены возможности перехода от плоскости к криволинейному объёму.
•Творческий, оригинальный подход к созданию объёмной формы, имеющей криволинейную поверхность.
•Проработаны все основные виды объёмно-пространственных конструкций: оболочковая, контурно-стержневая, из взаимопересекающихся плоскостей.
•Полнота объёма выполненной работы в соответствие содержанию и требованиям заданий.
88
Литература:
Основная литература:
Афонькин, с. 108–111.
Калмыкова, с. 69–70.
Стасюк, с. 71–72.
Дополнительная литература:
Устин, с.65–73.
89

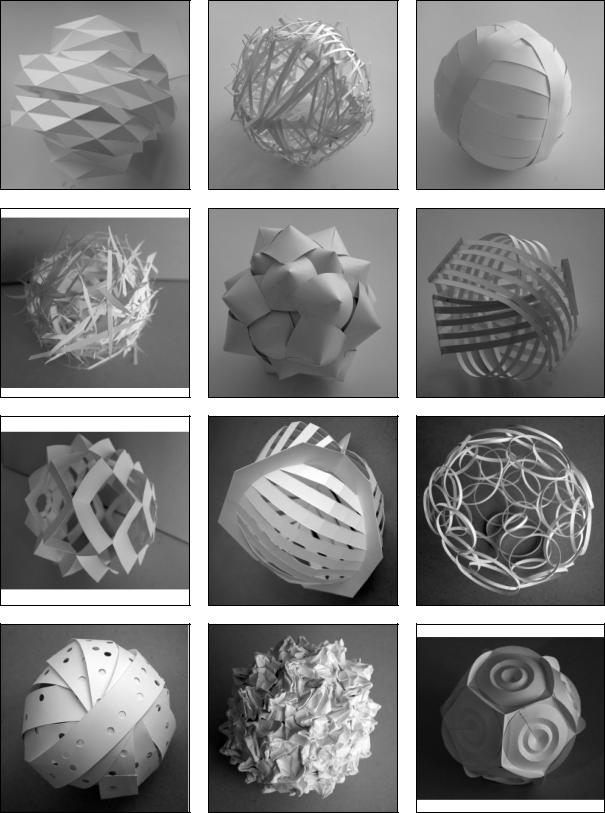

Рис. 53. Шар. Авторская версия
90
Рис. 54. Шар. Оболочковая конструкция
