Работаповыявлениюобъёмнойформывугловомобъёмепроизводится в следующем порядке:

Этап 1. Создать угловой объём из листа.

Этап 2. Выдвинуть объёмную форму в угловом объёме.

Рис. 21. Угловой объём: а – формирование углового объёма; б – выявление объёмной формы в угловом объёме

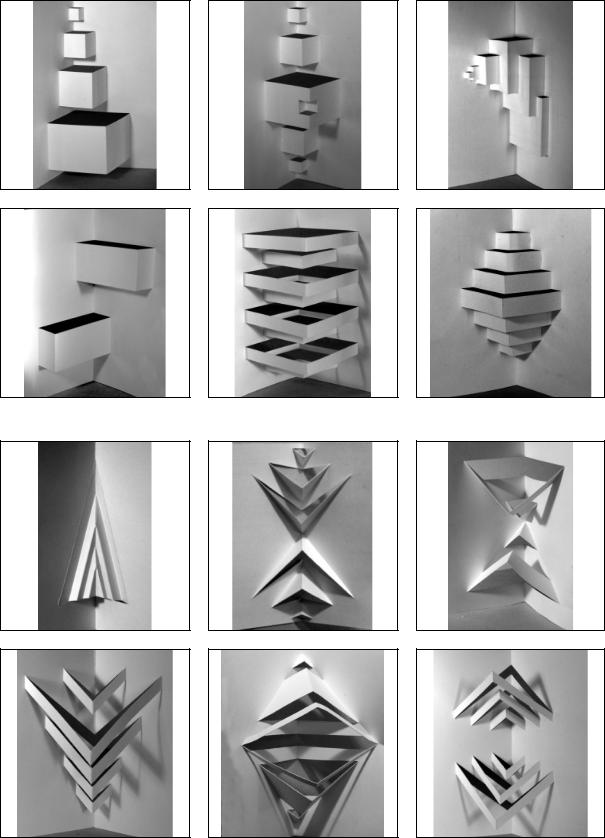

Упражнение 1. Прямолинейные разрезы (см. рис.

25):

а) с надрезом параллельным сгибу; б) с надрезом под острым углом к сгибу.

Рекомендации по выполнению:

Начинать работу с простых вариантов, постепенно усложняя фор-

мы.

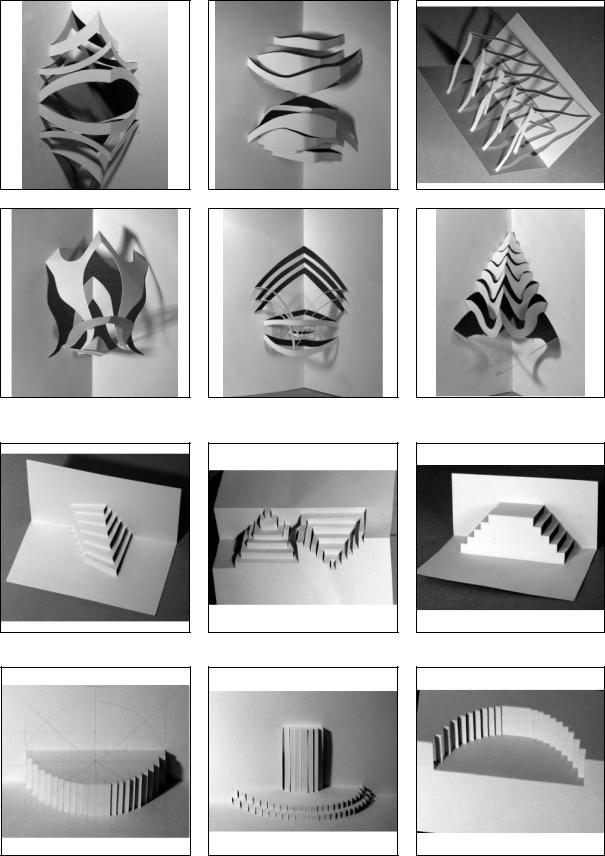

Упражнение 2. Криволинейные разрезы (см. рис.

26).

Рекомендации по выполнению:

Экспериментальным путём найти неожиданные, оригинальные решения.

Упражнение 3. Сложная конструкция (см. рис. 27,

28).

Рекомендации по выполнению:

Задание выполнить по образцам: а) ступени (рис. 22а);

б) «торт» (рис. 22б);

в) арки (тоннель) (рис. 23).

42

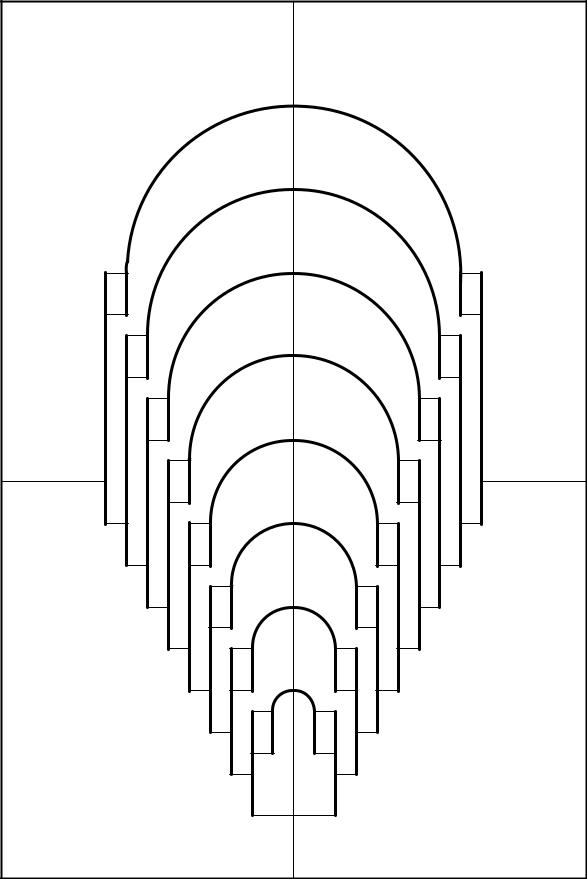

Макет тоннеля состоит из нескольких плоских арок. Размеры этих арок последовательно уменьшаются по высоте и ширине; в той же последовательности они выстраиваются одна за другой и по глубине. Вертикально стоящие арки соединены между собой одинаковыми по размерам горизонтальными отгибами-связями. Эти связи придают необходимуюконструктивнуюжесткостьвсемумакету. Меняявеличину отгибов, можно получить разное удаление вертикальных плоскостей

– кулис. Еслиувеличитьразмеротгибов, расстояниемеждуплоскостями с проемами увеличивается; получается макет длинного, глубокого тоннеля. Этот прием можно назвать «телескопическим». Изменяя размеры и глубину проемов, можно варьировать от тоннеля до перспективного портала. Можно менять конфигурацию проемов: циркульные, стрельчатые, треугольные, прямоугольные, сложные формы.

Также самостоятельно разработать варианты сложных конструк-

ций.

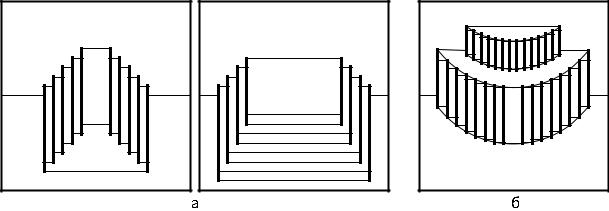

Рис. 22. Сложная конструкция в угловом объёме: а – ступени; б – «торт»

Задание 2. Геометрические тела с разработкой их поверхностей.

Цель:

Освоить приемы создания пластики поверхностей объемной фор-

мы.

Требования:

Материалы и инструменты: Бумага, макетный нож, циркульный нож, линейка, клей, карандаш 8Н.

Размер:

куб 90х90х90мм; цилиндр диаметр 90мм, высота 180мм;

пирамида (тетраэдр) сторона 160мм.

44

Время выполнения работы: 2 академических часа, в аудитории.

Рекомендации по выполнению:

Изготовление объёмных форм с рельефной разработкой поверхности предполагает следующий порядок:

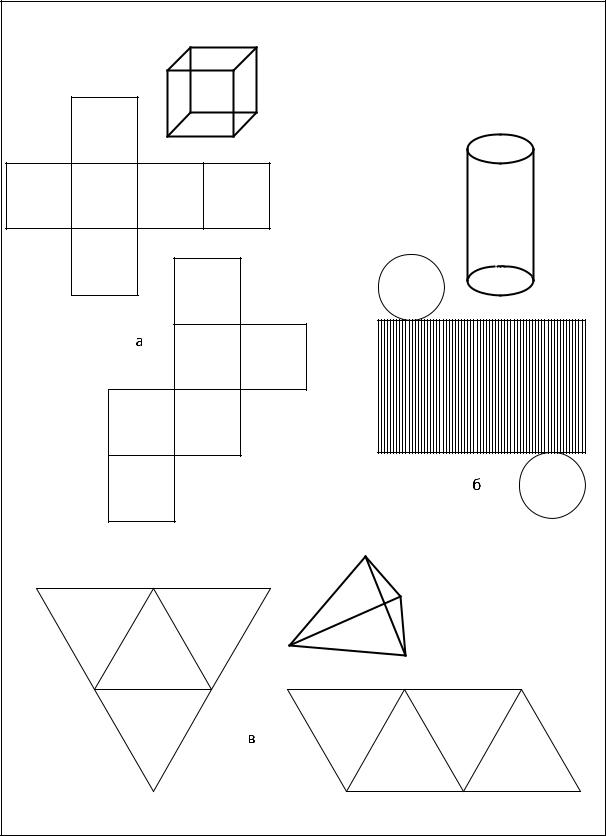

Этап 1. Развертка геометрического тела (рис. 24). Этап 2. Разметка разработки поверхности. Этап 3. Сборка тела.

Приведенные на схеме развертки куба и пирамиды склеиваются встык. Чтобы линии сгиба на ребрах куба и пирамиды были ровными и четкими, необходимосвнешнейстороныбумагипо линии сгибасделать надрез. Затем нужно согнуть бумагу по этим линиям и склеить стыки.

Основания конуса и цилиндра – окружности вырезаются ножом и подравниваются ножницами, или используется циркульный нож. Для склеивания боковых поверхностей конуса и цилиндра можно предусмотреть дополнительный клапан. Чтобы боковая поверхность цилиндра согнулась ровно, можно на ее выкройку нанести надсечки через равные промежутки(5 мм). Ровную кривизну можно получить также, если скручивать детали между двух листов пленки, используемой для рентгеновских снимков.

При разработке поверхности объемной формы, ритм членений, светотень создают определенную пластику. В заданиях проследить, как меняется впечатление от простой формы куба в зависимости от пластического решения его поверхностей.

Упражнение 1. Куб. Акцент на ребре, за счет разработки углового объёма (см. рис. 29).

Рекомендации по выполнению:

При размере куба 90х90х90см, глубина рельефной разработки не должна превышать 4см. Возможны разные варианты решений разработки поверхности куба, от слабого до глубокого рельефа. Пластические членения куба должны быть выполнены таким образом, чтобы при трансформации превращаться в плоскость листа, ограниченного контурами выкройки.

Упражнение 2. Цилиндр. Использование возможностей криволинейной плоскости (изогнутой поверх-

46

ности) для создания рельефа (см. рис. 30).

Рекомендации по выполнению:

Макет клеится методом встык. Пластическое решение поверхности достигается с помощью надсечек, прорезей, отгибов на выгнутой цилиндрической поверхности.

Упражнение3. Пирамида(тетраэдр). Использование внутреннего объёма для трансформации поверхности одной из граней пирамиды (см. рис. 31).

Рекомендации по выполнению:

Разрезы и отгибы отдельных частей можно использовать для членения поверхностей и проникновения во внутреннее пространство объема. Приэтомдостигаютсяразныевпечатленияотрешенияповерхности и степени пространственного раскрытия самой формы.

Указания к составлению отчёта:

Контрольный просмотр №1

В отчёт входят наиболее удавшиеся технологически, оригинальные и гармоничные работы.

Количество работ к контрольному просмотру:

-по заданию 1: объёмная форма в угловом объёме по 5шт на каждое упражнение.

-по заданию 2: геометрические тела с рельефной разработкой поверхности – 1 куб, 1 цилиндр, 1 пирамида.

Оформление работ:

Подписать работы: с изнаночной стороны.

Критерии оценки:

•Соблюдение технологических процедур, чистота выполнения (чистота надрезов, срезов, отсутствие заломов, карандашных линий, следов клея).

•Соответствие выбора и меры средств решения конкретно поставленной задачи.

•Оригинальность и разнообразие приемов, позволивших создать объёмные формы различной сложности из листа бумаги: угловой объём, геометрические тела на основе развёрток, усложнённые рельефной разработкой поверхности.

47

•Тектоничность формы и её деталей: гармоничная связь деталей и целого.

•Полнота объёма выполненной работы в соответствие содержанию и требованиям заданий.

Литература:

Основная литература:

Калмыкова, с. 10–13, 49–52, 62–65, 67–69; Стасюк, с.19–39; Устин, с.150–154.

Дополнительная литература:

Мелодинский, с. 205–311.
