Мотор – редуктори.
Електродвигун, об’єднаний в одному компонувальному блоці із редуктором називають мотор – редуктором. Випускають мотор – редуктори із горизонтально розміщеним валом (тихохідним) – тип МЦ (редуктор циліндричний одноступінчастий, крутний момент на валу Ттих =0,063…0,50 кН·м, із частотою обертання nтих=224…450 об/хв.), МЦ2С (редуктор циліндричний двоступінчастий , співвісний, крутний момент на вихідному валу Ттих=0,125…1,0 кН·м із частотою обертання nтих=28…180 об/хв.); МП ( редуктор планетарний одноступінчастий зубчастий, крутний момент на вихідному валу Ттих=0,125…1,0 кН·м із частотою обертання nтих=90…280 об/хв.); МПз2 (редуктор планетарний двоступінчастий зубчастий, крутний момент на вихідному валу Ттих=0,125…4,0 кН·м із частотою обертання nтих=18…90 об/хв.); МВ (редуктор хвильовий зубчастий, крутний момент на вихідному валу Ттих=0,09…1,0 кН·м із частотою обертання nтих=5,6…18 об/хв.).
Мотор – редуктори призначені для режиму роботи S1 від джерела змінного струму із частотою 50 Гц, із постійним та змінним за величиною навантаженням, при обертанні вихідного вала у будь-якому напрямку. Основні технічні дані мотор редукторів МЦ, МЦ2С, МПз, МПз2, МВз наведені у таблиці 1.5; 1.7; 1.10; 1.12;1.15. Основні розміри мотор –редукторів у таблиці 1.6; 1.8;1.9; 1,11; 1.13; 1.14; 1.16; (рис.1.4…1.6)

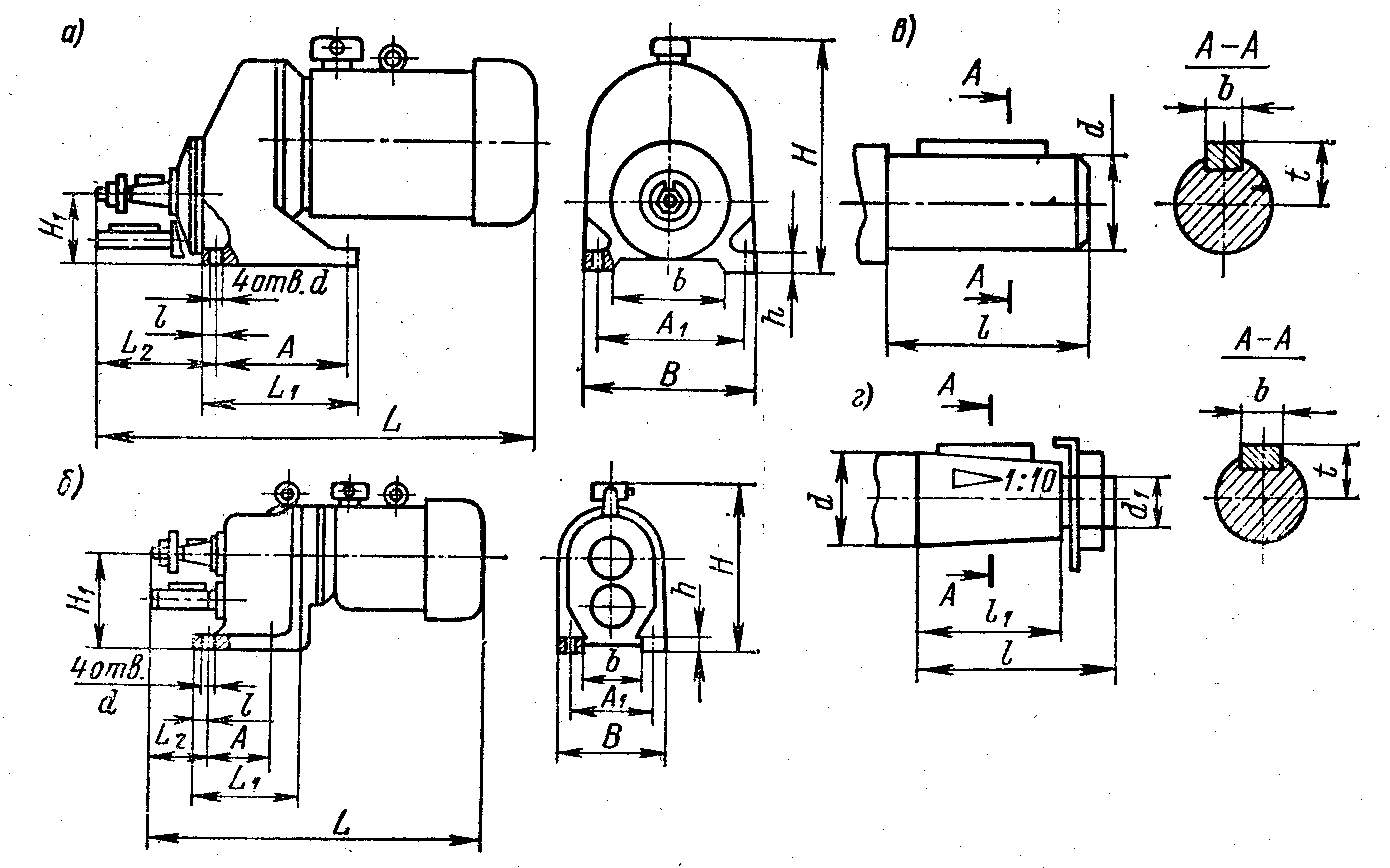

Рис. 1.4 Мотор-редуктори
а) МЦ – мотор – редуктор циліндричний одноступінчастий; б) МЦ2С- мотор – редуктор двоступінчастий, співвісний; в,г) вихідні кінці валів мотор – редукторів.
Т а б л и ц а 1.5 Характеристики мотор-редуктор циліндричний одноступінчатого типу МЦ
Типорозмір |
Міжосьова відстань, мм |
Крутний момент на тихохідному валу, Н.м |
Частота обертання, об/хв |
Допустиме радіальне навантаження Н |
Електрдвигун |
Маса, кг |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип |
Потужнісьть кВт |
Частота обертання об/хв |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
МЦ-63 |
63 |
65,7 53,0 |
224 280 |
1000 |
AIP100S8 |
1.5 |
716 |
54 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
56.0 |
355 |
AIP100L6 |
2.2 |
945 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
63.7 |
450 |
AIP100S4 |
3.0 |
1410 |
47 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
МЦ-80 |
80 |
124 |
224 |
1000 |
AIP132S8 |
4.0 |
716 |
78 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
123 101 |
280 355 |
AIP112MB6 |
4.0 |
950 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
112 |
450 |
AIP112M4 |
5.5 |
1430 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
МЦ-100 |
100 |
232 |
224 |
2000 |
AIP132M8 |
5.5 |
712 |
125 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
264 210 |
280 355 |
AIP132M6 |
7.5 |
960 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
230 |
450 |
AIP132M4 |
11.0 |
1445 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
МЦ-125 |
125 |
440 469 |
224 280 |
2800 |
AIP160S6 AIP160M6 |
11.0 15.0 |
970 |
185 205 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
491 390 |
355 450 |
AIP160M4 |
18.5 |
1445 |
200 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Т а б л и ц а 1.4 Характеристики мотор-редуктор циліндрич одноступінчатого типа МЦ
|

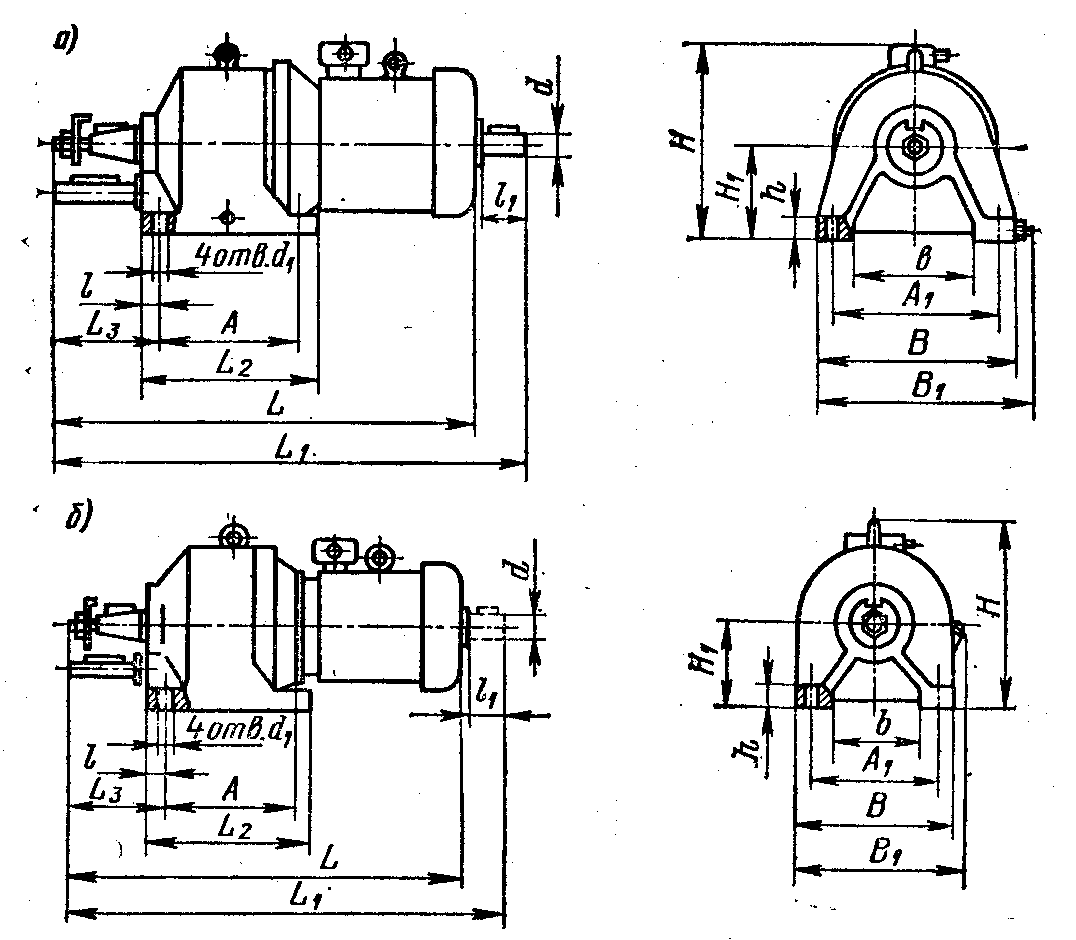

Рис. 1.5. Мотор – редуктори планетарні.
а) МПз - редуктор планетарний одноступінчастий зубчастий;
б) МПз2- редуктор планетарний двоступінчастий зубчастий.
Рис. 1.6 Мотор – редуктор МВз – редуктор хвильовий, зубчастий.
Приклади позначення мотор – редукторів.
-
МЦ – 100 – 355 КУЗ ГОСТ 20154: МЦ – тип мотор – редуктора; 100 – міжосьова відстань, мм; 355 – частота обертання вихідного вала, об/хв; К – конічний кінець; У – кліматичне виготовлення; З – категорія розміщення.
-
МПз – 63 – 180 – ЦТ2 ГОСТ 24355: 63 – радіус розміщення осей сателітів; 180 – частота обертання вихідного вала, об/хв; Ц – циліндричний кінець вала; Т – кліматичне виконання; 2 – категорія розміщення.
-
МВз – 160 – 14 – КУЗ: М – мотор – редуктор; В – хвильовий; З – зубчастий; 160 – внутрішній діаметр гнучкого колеса, мм; 14 – частота обертання вихідного вала, об/хв.
