5. Классификация видов графиков

Статистические графики по форме графического образа:

1) линейные (статистические кривые);

2) плоскостные (столбиковые, полосовые, квадратные, круговые, секторные, фигурные, точечные, фоновые);

3) объемные (поверхностные распределения).

Статистические графики по способу построения и задачам изображения:

1. Диаграммы:

– структурные диаграммы;

– диаграммы сравнения: столбиковые, полосовые, ленточные;

– диаграммы распределения величин (гистограмма, полигон, кумулята);

– диаграммы динамики.

2. Статистические карты:

– картограммы;

– картодиаграммы.

Примеры: 1. При помощи столбиковой диаграммы сравнения изобразите данные о числе заключенных браков населением России.

Таблица 3.6

Число заключенных браков населением России

Год	2003	2004	2005	2006	2007
Число заключенных браков, тыс. чел.	1091,8	979,4	1066,4	1113,6	1262,5

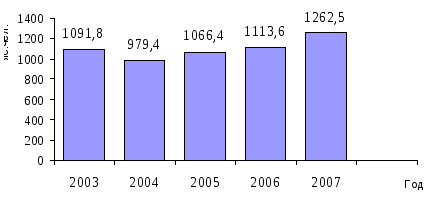

Рис. 1.Динамика числа заключенных браков населением России

2. Изобразите в виде квадратной диаграммы сравнения доли экспорта России в страны ближнего зарубежья.

Таблица 3.7

Удельный вес экспорта в торговле РФ со странами СНГ в 2007 г.

Страны СНГ	Удельный вес в общем объеме экспорта России, %
Украина Белоруссия Казахстан	4,9 4,6 3,4

Площадь квадрата будет показывать удельный вес экспорта в данную страну. Так как площадь квадрата равна квадрату его стороны, то для определения стороны квадрата нужно извлечь квадратный корень из каждой величины:

Для Украины ;

Белоруссии ;

Казахстана .

Примем масштаб: 1 мм равен 0,1 единицы. Тогда сторона первого квадрата 2,2:0,1 = 22 мм, второго – 2,1:0,1 = 21 мм, третьего – 1,8:0,1 = 18 мм.

Рис. 2. Удельный вес экспорта в торговле РФ со странами СНГ в 2007 г.

3. По данным табл. 3.8 постройте полосовую и секторную структурные диаграммы.

Таблица 3.8

Производство часов по видам в одном из регионов России в 2000 и 2008 гг.

	2000 г.		2008 г.
	млн. шт.	%	млн. шт.	%
Часы – всего В том числе: наручные настенные будильники	52,5 24,4 9,3 18,8	100,0 46,5 17,7 35,8	60,1 31,6 10,5 18,0	100,0 52,6 17,5 29,9

Рис. 3.Динамика удельного веса производства часов по видам в 2000 и 2008 гг.

Построение секторной диаграммы начинается с определения центральных углов секторов. Сумма всех углов круга 360соответствует 100%, тогда 1%=3,6.

1990г.: 46,53,6=167,4; 17,73,6=63,7; 35,83,6=128,9.

1998г.: 52,63,6=189,4; 17,53,6=63; 29,93,6=107,6.

2000 г. 2008 г.

Рис. 4. Динамика удельного веса производства часов по видам за 1990, 1998 гг.

4. Имеются данные о продаже творога на колхозных рынках одного из городов региона в 2007 г. Построить радиальную диаграмму динамики.

Таблица 3.9

Динамика продажи творога на колхозных рынках в 2007 г.

Месяцы	1	2	3	4	5	6	7	8	9	10	11	12
Количество творога, т	36	42	44	54	43	70	41	43	39	37	37	34

Рис. 5. Продажа творога на колхозных рынках в одном из городов в 2007 г.
