- •Введение
- •1 Основные свойства дисперсных и каменных материалов
- •1.1 Основные свойства дисперсных систем и материалов
- •1.1.1 Определение зернового состава дисперсных материалов
- •1.1.2 Определение насыпной плотности дисперсных материалов
- •1.1.3 Определение истинной плотности дисперсных материалов
- •1.1.4 Определение пустотности сыпучих зернистых и дисперсных материалов
- •1.1.5 Определение адсорбционной способности дисперсных материалов
- •1.1.6 Определение удельной поверхности дисперсных материалов
- •1.2 Основные свойства природных и искусственных каменных материалов
- •1.2.1 Структурные свойства
- •1.2.1.1 Определение средней плотности материала
- •1.2.2 Определение пористости материалов
- •1.2.2 Гидрофизические свойства
- •1.2.2.1 Определение водопоглощения
- •1.2.2.2 Определение водонасыщения материала
- •1.2.2.3 Водостойкость материалов
- •1.2.2.4 Методы определения морозостойкости
- •1.2.3 Испытание материала на прочность
- •1.2.4 Определение теплопроводности материалов
- •2 Испытания воздушной строительной извести
- •2.1 Общие сведения и технические требования, предъявляемые к воздушной строительной извести
- •2.2 Определение суммарного содержания активных CaO и MgO в кальциевой извести по гост 22688-77 «известь строительная. Методы испытаний»
- •2.3 Определение суммарного содержания
- •2.3.1 Определение содержания активной CaO сахаратным способом.
- •2.3.2 Определение содержания активной MgO трилонометрическим методом
- •2.4 Определение содержания непогасившихся зерен
- •2.5 Определени температуры и времени гашения
- •Библиографический список
- •3 Испытание гипсовых вяжущих
- •3.1 Общие сведения
- •3.2 Требования предъявляемые к качеству гипсовых вяжущих
- •3.3 Методы испытания гипсовых вяжущих по гост 23789-79
- •3.3.1 Определение нормальной густоты гипсового теста
- •3.3.2 Определение сроков схватывания
- •3.3.3 Определение тонкости (степени) помола гипса
- •3.4 Определение предела прочности на растяжение, при изгибе и при сжатии гипсовых образцов-балочек
- •Выводы и рекомендации
- •Библиографический список
- •4 Испытания цемента
- •4.1 Общие сведения
- •4.2 Отбор пороб и общие требования при испытании
- •4.3 Плотность и насыпная плотность цемента
- •4.4 Тонкость помола
- •4.5 Нормальная густота цементного теста
- •4.6 Сроки схватывания цемента
- •4.7 Определение марки (активности) цемента
- •4.8 Равномерность изменения обьема цемента
- •5 Испытания заполнителей
- •5.1 Общие сведения
- •5.2 Испытание крупного заполнителя для тяжелых бетонов
- •5.2.1 Определение средней плотности
- •5.2.2 Определение водопоглощения
- •5.2.3 Определение насыпной плотности
- •5.2.4 Определение пустотности
- •5.2.5 Определение зернового состава
- •По величине полных остатков на ситах определяют максимальный размер зерен д и минимальный размер d.
- •5.2.6 Определение прочности щебня по дробимости
- •5.3 Испытание мелкого заполнителя для тяжелых бетонов
- •5.3.1 Определение зернового состава и модуля крупности
- •5.3.2 Определение содержания глины в комках
- •5.3.3 Определение содержания пылевидных и глинистых частиц методом отмучивания
- •5.3.4 Определение наличия органических примесей
- •5.3.5 Определение истинной плотности
- •5.3.6 Определение насыпной плотности
- •5.3.7 Определение пустотности
- •5.4 Заполнители легких бетонов
- •5.4.1 Испытание керамзитового гравия
- •5.4.1.1 Определение насыпной плотности
- •5.4.1.2 Определение средней плотности
- •5.4.1.3 Определение объема межзерновых пустот
- •5.4.1.4 Определение водопоглощения
- •5.4.1.5 Определение зернового состава
- •5.4.1.6 Определение коэффициента формы зерен
- •5.4.1.7 Определение прочности заполнителя сдавливанием в цилиндре
- •5.5 Минеральные заполнители в дорожных бетонах
- •5.5.1 Испытание минерального порошка
- •5.5.1.1 Определение зернового состава
- •5.5.1.2 Определение удельного веса (истинной плотности)
- •5.5.1.3 Определение плотности (объемной массы)
- •5.5.1.4 Определение пористости
- •5.5.1.5 Определение показателя битумоемкости
- •5.5.2 Испытание песка
- •5.5.2.1 Определение содержания глинистых частиц методом набухания в песке для дорожного строительства
- •Библиографический список
- •6 Бетонные смеси и бетоны
- •6.1 Общие сведения
- •6.2 Подбор состава тяжелого бетона
- •Значение коэффициентов а1 и а2
- •6.3 Приготовление пробного замеса и корректировка состава
- •6.4 Удобоукладываемость и расслаиваемость бетонной смеси
- •6.5 Средняя плотность бетонной смеси
- •6.6 Прочность бетона на сжатие. Марка и класс бетона
- •7 Строительные растворы
- •7.1 Общие сведения
- •7.2 Качетвенные показатели растворных смесей
- •7.2.1 Подвижность растворной смеси
- •7.2.2 Средняя плотность растворной смеси
- •7.2.3 Водоудерживающая способность растворной смеси
- •7.3 Качественные показатели затвердевших растворов
- •7.3.1 Влажность раствора.
- •7.3.2 Средняя плотность раствора
- •7.3.3 Водопоглощение раствора.
- •7.3.4 Морозостойкость раствора.
- •7.4 Подбор состава цементного строительного раствора
- •7.5 Подбор состава сложного раствора с различными пластифицирующими добавками
- •8 Испытание керамических камней и кирпича
- •8.1 Общие сведения
- •8.2 Классификация, размеры и условные обозначения
- •8.2.1 Классификация
- •8.2.2 Основные размеры
- •8.3 Технические требования
- •8.3.1 Внешний вид
- •8.3.2 Физико-механические характеристики
- •8.3.3 Маркировка изделий
- •8.4 Правила приемки
- •8.5 Методы проведения испытаний
- •8.5.1 Оборудование и измерительные приборы
- •8.5.2 Осмотр внешнего вида изделия
- •8.5.3 Определение известковых включений
- •8.5.4 Определение наличия высолов
- •8.5.5 Определение средней плотности, водопоглощения и морозостойкости изделий
- •8.5.5.1 Определение средней плотности
- •8.5.5.2 Определение водопоглощения
- •8.5.5.3 Определение морозостойкости
- •8.5.6 Определение прочностных характеристик
- •8.5.6.1 Определение предела прочности при изгибе
- •8.5.6.2 Определение предела прочности при сжатии
- •8.5.7 Определение теплопроводности
- •8.5.8 Заключение о результатах испытания
- •Приложение б
- •Библиографический список
- •9 Испытание древесины
- •9.1 Общие сведения
- •9.2 Строение древесины
- •9.2.1 Макроструктура древесины
- •9.2.2 Микроструктура древесины
- •9.3 Сортамент лесо- и пиломатериалов
- •9.3.1 Сортамент лесоматериалов
- •9.3.2 Сортамент пиломатериалов
- •9.4 Пороки древесины по гост 2140 – 81
- •9.4.1 Сучки
- •9.4.2 Трещины
- •9.4.3 Пороки формы ствола
- •9.4.4 Пороки строения древесины (рисунок 9.7)
- •9.4.5 Химические окраски
- •9.4.6 Повреждение древесины насекомыми и грибами
- •9.5 Определение физико-механических свойств древесины
- •9.5.1 Определение плотности
- •9.5.2 Определение прочности древесины
- •9.5.2.1 Определение предела прочности при сжатии
- •9.5.2.2 Определение предела прочности при изгибе
- •9.5.2.3. Определение предела прочности при скалывании
- •Библиографический список
- •10 Испытания лакокрасочных материалов
- •10.1 Общие сведения
- •10.2 Пигменты
- •10.2.1 Определение маслоемкости
- •10.2.2 Определение укрывистости
- •10.2.3 Определение щелочестойкости
- •10.3 Связующие вещества
- •10.3.1 Определение вязкости
- •10.3.2 Определение скорости высыхания
- •10.4 Свойства лакокрасочных покрытий
- •10.4.1 Определение ударной прочности
- •10.4.2 Определение пластичности пленки
- •Библиографический список
- •11 Испытание битумов
- •11.1 Общие сведения
- •11.2 Методы испытания битумов
- •11.2.1 Определение твердости битумов по глубине проникновения иглы (гост 11501-78)
- •11.2.2 Определение температуры размягчения (гост 11506-73)
- •11.2.3 Определение растяжимости битума (гост 11505-75)
- •11.2.4 Определение температуры вспышки битума (гост 4333-87)
- •Библиографический список
8.5.5.2 Определение водопоглощения
Водопоглощение определяют не менее чем на пяти образцах, предварительно высушенных до постоянной массы.
Образцы укладывают в один ряд по высоте с зазорами между ними не менее 2 см на решетку в сосуд с водой с температурой (20±5)ºС так, чтобы уровень воды был выше верха образцов на 2-10 см. Образцы выдерживают в воде 48 часов. Насыщенные водой образцы вынимают из воды, обтирают влажной тканью и взвешивают. Массу воды, вытекшей из образца на чашку весов, включают в массу образца, насыщенного водой. Взвешивание каждого образца должно быть закончено не позднее 2 мин после его удаления из воды.
Водопоглощение W образцов по массе в процентах вычисляют по формуле
,
(8.2)
где m1 – масса образца, насыщенного водой , г;
m – масса образца, высушенного до постоянной массы, г.
За значение водопоглощения изделий принимают среднее арифметическое результатов определения водопоглощения всех образцов, рассчитанное с точностью до 1 %. Результаты определения водопоглощения заносят в таблицу 8.9.
8.5.5.3 Определение морозостойкости
Основным методом контроля морозостойкости образцов является метод объемного замораживания в морозильной камере. Оценку морозостойкости по этому методу проводят:
- по степени повреждений образцов (приложение Б);
- потере массы;
- потере прочности.
Для контроля морозостойкости по степени повреждений или потере массы отбирают не менее пяти образцов. Для контроля морозостойкости по потере прочности отбирают не менее двадцати образцов, половину из которых используют в качестве контрольных для сравнения. Контрольные образцы хранят в ванне с гидравлическим затвором. Перед испытаниями проводят осмотр внешнего вида изделия. Отобранные образцы по внешнему виду и размерам должны удовлетворять требованиям ГОСТ 530-2007. Допускается использовать образцы непосредственно после определения их водопоглощения.
Замораживание образцов в морозильной камере и оттаивание их в воде осуществляют в контейнерах. Горизонтальные зазоры между образцами в контейнерах должны быть не менее 20 мм. При укладке образцов в контейнеры до трех рядов по высоте вертикальные зазоры между рядами, образуемые прокладками, должны быть не менее 20 мм. При большем числе рядов по высоте зазоры между рядами должны быть не менее 50 мм. Загрузка камеры образцами не должна превышать 50 % ее полезного объема.
Температура воздуха морозильной камеры до загрузки образцами должна быть не выше минус 15 ºС, а после загрузки не должна превышать минус 5 ºС. Началом замораживания образцов считают момент установления в камере температуры минус 15 ºС. Температура воздуха в камере от начала до конца замораживания должна быть от минус 15 до минус 20 ºС.
Продолжительность одного замораживания образцов должна быть не менее 4 часов. Перерыв в процессе одного замораживания не допускается.
После окончания замораживания образцы в контейнерах полностью погружают в сосуд с водой температурой (20±5)ºС, поддерживаемой термостатом до конца оттаивания образцов. Продолжительность оттаивания должна быть не менее половины продолжительности замораживания.
Одно замораживание и последующее оттаивание составляют один цикл, продолжительность которого не должна превышать 24 часа. Количество циклов устанавливается в соответствии с требованиями по морозостойкости к данному виду керамических изделий: 25; 35; 50; 75; 100.
По окончании испытания на морозостойкость или при его временном прекращении образцы после оттаивания хранят в ванне с гидравлическим затвором. При возобновлении испытания образцы дополнительно водонасыщают.
При оценке морозостойкости по степени повреждений после проведения требуемого числа циклов замораживания-оттаивания производят визуальный осмотр образцов, фиксируют появившиеся дефекты и делают заключение о соответствии их степени повреждений требованиям ГОСТ 530-2007 (Приложение Б). Изделие считается выдержавшим испытание, если ни на одном из пяти образцов не будет обнаружено видимых повреждений – отколов, отслоений, шелушений, трещин.
При оценке морозостойкости по потере массы после проведения требуемого числа циклов замораживания-оттаивания образцы керамических изделий высушивают до постоянной массы.
Потерю массы Δm образцов керамических изделий в процентах вычисляют по формуле
Δm
=
,
(8.3)
где m – масса образца, высушенного до постоянной массы, г;
m2 – масса образца, высушенного до постоянной массы после требуемого числа циклов замораживания-оттаивания, г.
За значение потери массы изделий принимают среднее арифметическое результатов определения потери массы всех образцов, рассчитанное с точностью до 1 %. Допустимое значение потери массы для стеновых материалов составляет 2 %.
При оценке морозостойкости по потере прочности при сжатии после проведения требуемого числа циклов замораживания-оттаивания опорные поверхности каждого образца в отдельности (в том числе контрольных) выравнивают цементным раствором по ГОСТ 8462. Допускается не выравнивать опорные поверхности образцов керамических изделий, изготовленных методом прессования, при отсутствии на них неровностей, вздутий, шелушений и т.п. Образцы насыщают водой и проводят испытание на сжатие каждого образца в соответствии с ГОСТ 8462.
Потерю прочности ΔR изделий при сжатии в процентах вычисляют с точностью до 1 % по формуле

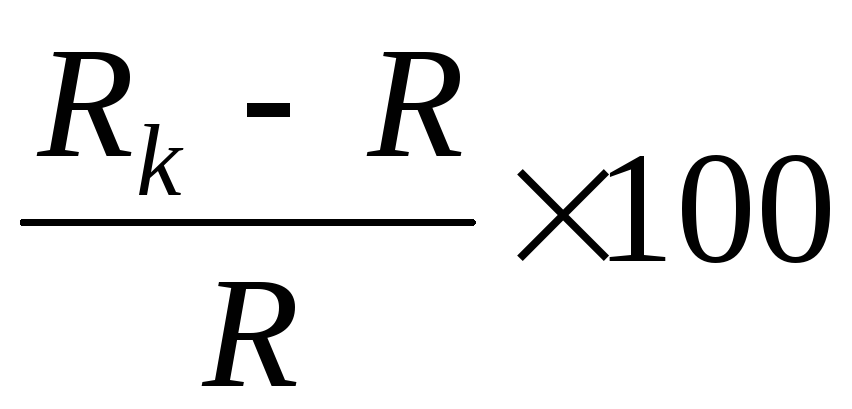

ΔR=
,
(8.4)
где Rk – среднее арифметическое пределов прочности при сжатии контрольных образцов, МПа;
R – среднее арифметическое пределов прочности при сжатии образцов после требуемого числа циклов замораживания-оттаивания, МПа.
Допустимое значение потери прочности для стеновых материалов составляет 5 %.
