2.7.2. Широтно-импульсный модулятор
Как видно из рис. 2.28, в, для построения широтноимпульсного модулятора необходимы детектор уровня и генератор пилообразного напряжения с фиксированной частотой (периодом
Т) повторения импульсов. Упрощенная схема такого модулятора представлена на рис. 2.29.
Рис. 2.29
Генератор прямоугольных импульсов на операционном усилителе 1 генерирует прямоугольные импульсы с постоянным перио-
дом следования Т, определяемым постоянной времениτ = R1C1 – точка А схемы. Конденсатор C2 дифференцирует прямоугольные импульсы, преобразуя их в положительные и отрицательные пиковые напряжения. Отрицательные пики напряжения поглощаются диодом 2,ив точке B схемы наблюдаются короткие положительные импульсы напряжения очень малой длительности с периодом
следования Т=const. Они поступают на затвор полевого транзистора 3, кратковременно вводя его в режим проводимости. Это проис-
ходит по той причине, что исток транзистора присоединен к инвертирующему входу усилителя 4, имеющему потенциал земли. Таким образом, транзистор 3 работает в режиме ключа, закорачивающегоконденсатор C3 с частотойf=1/T.
Усилитель 4 вместе с резистором R4 и конденсатором C3 обра-
зуют интегратор напряжения. Напряжение на его выходе меняется линейно по законуUвых = Ut/RС3 соскоростью v = U/RC.
79
Линейный закон изменения выходного напряжения наблюдается лишь в периоды разомкнутых состояний транзисторного ключа. В моменты его замкнутого состояния конденсатор закорачивается, и выходное напряжение интегратора обнуляется. Таким образом, с момента размыкания ключа начинается линейное нараста-
ние напряжения на выходе усилителя, которое обнуляется в момент его замыкания. Так формируется пилообразное напряже-
ние с Т=const на выходе усилителя 4 (рис. 2.29). Детектор уровня 5 преобразует пилообразное напряжение в прямоугольные импульсы с длительностью, прямо пропорциональной управляющему напряжению Uу.
Этот же принцип построения можно использовать идля ш и- ротно-импульсной модуляции, например, синусоидальных сигна-
лов. Для этого источник синусоидального напряжения включается в качестве Uу. Естественно, что для модуляции синусоидальных
сигналов переменной частоты приходится согласовывать частоту колебаний генератора прямоугольных импульсов, а также скорости нарастания напряжения в интеграторе с максимальной частотой модулирующего сигнала. Коммерчески доступны различные схемы широтно-импульсных модуляторов в интегральном испол-
нении. Они широко используются в различных системах автоматики.
2.7.3. Генераторынапряженийразличнойформы
Таймер положен в основу многих микросхем. Одной из них является микросхема, генерирующая прямоугольные и треугольные
импульсы, а также напряжения синусоидальной формы. Частота генерируемыхнапряженийздесьможет меняться ирегулироваться
в широком диапазоне под действием внешнего управляющего сигнала.
Напряжения треугольной формы можно снимать с точкиА (рис. 2.26). Для этого достаточно организовать заряд и разряд конденса-
тора С постоянным током. В этом случае Uc = I t/C = K t. Если I=const, напряжение на конденсаторе изменяется не экспоненциально, а линейно. Схемотехнически эта задача решается включе-
нием в схемутаймера источников тока вместорезисторов R1 и R2. Поскольку скорость заряда иразряда конденсатора зависит от тока
I, то, управляя током I, представляется возможным при неизмен-
80
ных порогах переключения менять частоту переключений таймера.
Для управления током двух источников тока требуются два внешних резистора. Регулируя величины этих резисторов, можно обеспечить одинаковые скорости заряда и разряда конденсатора,
т.е. откорректировать треугольную форму напряжения на конденсаторе.
Другойспособ управления частотойгенерации таймера – изменение абсолютных значений порогов переключения. Это просто показать на примере рис. 2.26. Если напряжение зарядноразрядной цепи конденсатора поддерживать постоянным, а напряжение на зажиме 5 менять, то будут меняться пороговые напряжения, т.е. разность напряжения между ними при неизменной посто-
янной времени заряда и разряда и фиксированном установившемся напряжениина конденсаторе.
Рис. 2.30
Как следует из рис. 2.30, уменьшение управляющего напряжения на зажиме 5 приводит к увеличению частоты выходного напряжения. То есть такая схема является преобразователем напряжения в частоту или частотно-импульсным модулятором. Дополнительно в такие микросхемы встраивается цепь преобразования прямоугольных напряжений в синусоидальные.
К таким электронным устройствам относится микросхема 8038
(рис. 2.31).
Резисторы R1 иR2 устанавливают токи источников тока. Резистор R4 балансирует этитоки. Резистор R3 – коллекторная нагруз-
81
ка выходного транзистора в канале генерации прямоугольных импульсов. Параметры С, R1, R2 определяют частоту переключения, еслине подано управляющее напряжение на вывод 8. Схемаможет работать как от двухполярного, так и от однополярного источника напряжения. В последнем случае при подаче питания на схему в
ней автоматическивыставляетсярабочая точка на уровне Uп/2. При равенстве сопротивлений между Uп и выводами 4, 5
(Ru4=Ru5=R) частотагенерации f = 0,3/RC.
Несимметричность ветвей генерируемых напряжений регулируется потенциометром R4, причем R4<<R1 и R4<<R2. Сопротивления резисторов R1 и R2, выбирают такими, чтобы ток через них составлял от 10мкА до 1мА.
Uп
Рис. 2.31
Управлять частотой генерации можно напряжением, поставляемым на вывод 8. Перемычка 7-8 при этом размыкается. На рис. 2.31 пунктиром показана возможность управления частотой смещения движка потенциометраR7. Вэтом случаечастота
приэтом ⅔Uп≤U8<Uп.
f = 3(Uп–U8)/2RCUп,
2.7.4. Генераторыдлительных интерваловвремени
82
Такие генераторы можно строить на основе таймеров, дополнив их счетчиками и логическим устройством, позволяющим обнулять таймер и запирать его. Обычно выход каждого разряда счетчика подключается к входу усилителя мощности, выполняемого на од-
ном транзисторе с открытым коллектором. Количество выходов в такой схеме равно количеству разрядов счетчика.
Таймерможно настроить таким образом,что на вход счетчика будут поступать с выхода триггера прямоугольные импульсы с периодом T=RC,гдеR иC – параметры внешнейвремязадающей цепи.
Схема настраивается таким образом, что запускается при подаче сигнала на вход "запуск" и обнуляется сигналом, поступающим на вход "сброс". Если же сигналы приходят одновременно, то бо-
нуление таймера не происходит. Он продолжает генерировать прямоугольные импульсы. Формирование временных интервалов

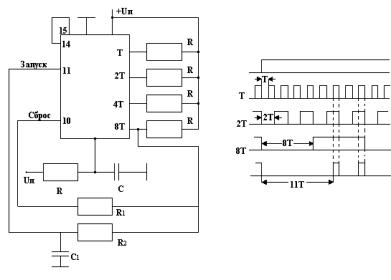

протяженной длительности с использованием микросхемыXR2240 проиллюстрировано на рис. 2.32, а.
а |
б |
Рис. 2.32
Здесь формируется временной интервал длительностью 8Т. Для этого выход соответствующего разряда счетчика схемы со-
единяется с выводом "сброс". Как только на выходе его старшего
83
