8. Эхолот «fe – 700»
Достоинство этого эхолота состоит в отсутствии бумажной ленты для записи данных; отображение измеряемой глубины производится на цветном дисплее на жидких кристаллах. Записываемые значения глубины фиксируются на экране за текущие 15 минут, затем сохраняются в блоке памяти в течение 24 ч. В эхолоте предусмотрена световая и звуковая сигнализация о выходе судна на заданную глубину, а также о потере сигнала и о перебоях в электропитании. Достаточный уровень сигнала устанавливается автоматически.
Данные о глубине могут быть переданы: на радиолокатор, на электронную карту, в самописец данных плавания (Voyage Data Recorder — VDR).
Эхолот может работать в нескольких режимах:
— навигационный режим (NAV Mode);
— режим отображения данных своего судна (Own ship data Mode): в этом режиме высвечиваются координаты, курс, скорость судна, глубина и время;
— обзорный режим (History Mode): в этом режиме на дисплее слева высвечивается контур глубин за последние 24 часа, а справа отображается профиль грунта за текущие 5 минут;
— режим судового журнала (Log Book Mode): в этом режиме записывается последовательность глубин с указанием времени и координат судна — с выбранным интервалом 5 с, 1 мин или 2 мин;
— режим измерения глубины от поверхности моря (Depth below surface - DBS Mode).
Основные технические характеристики эхолота
диапазон измерений.........................5; 10; 20; 40; 100; 200; 400; 800 м;
рабочие частоты...............................200 кГц и 50 кГц;
точность измерения глубины.........±2,5% в любом диапазоне.
Комплект эхолота
В базовую комплектацию эхолота входят:
— блок дисплея (Display unit);
— распределительная коробка (Distribution box);
— согласующая коробка (Matching box);

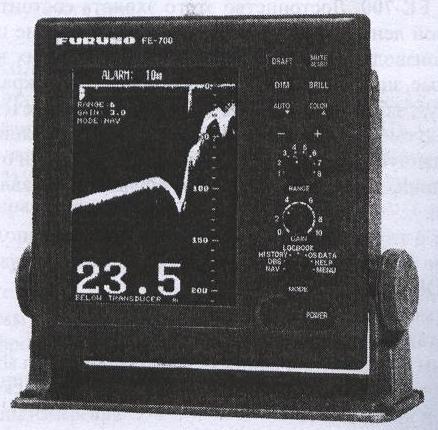

— гидроакустическая антенна (Transducer). Лицевая панель дисплея представлена на рис.1
Рис. 1
9. Гиротахометр rot indicator h –110

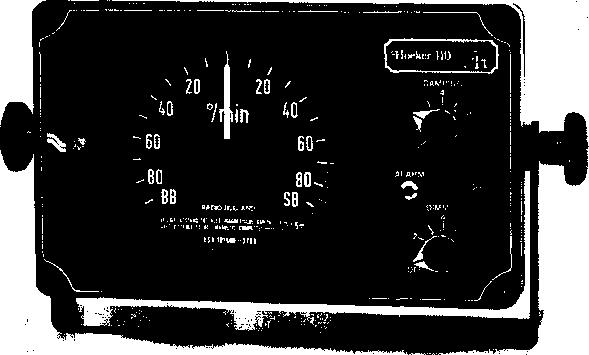

Индикатор угловой скорости поворота судна "RoT Indicator H-110" ("Radio-Holland H-110", Нидерланды) — это современный электронавигационный прибор, который еще до момента визуального обнаружения поворота показывает рулевому, как поворачивается судно.
Рис. 3.7.
Прибор прост в эксплуатации, имеет тестовый контроль, автоматически регулируемую подсветку шкалы. Его можно устанавливать на переборке, на столе или потолке, он обладает малым потреблением электроэнергии и имеет высокую надежность.
Основные технические характеристики индикатора:
диапазоны измеряемой угловой скорости:
90—0—90 °/мин; 300—0—300 °/мин;
90—0—90 °/мин; 270—0—270 °/мин;
погрешность при качке судна...........максимум 2% от наибольшего значения шкалы;
температурный режим работы.........от-15 до+55 °С;
напряжение питания..........................24 В (±20%);
потребляемая мощность:
при пуске.............................................2 А при напряжении 24 В;
при работе...........................................max 0,6 А при напряжении 24 В;
габариты:
индикатор без подсветки...................160x260x90 мм;
индикатор с подсветкой....................190x340x90 мм;
блок гиросистемы..............................110x242x125 мм.
