Пример 2. Импорт и расчет плиты перекрытия в программе ПЛИТА

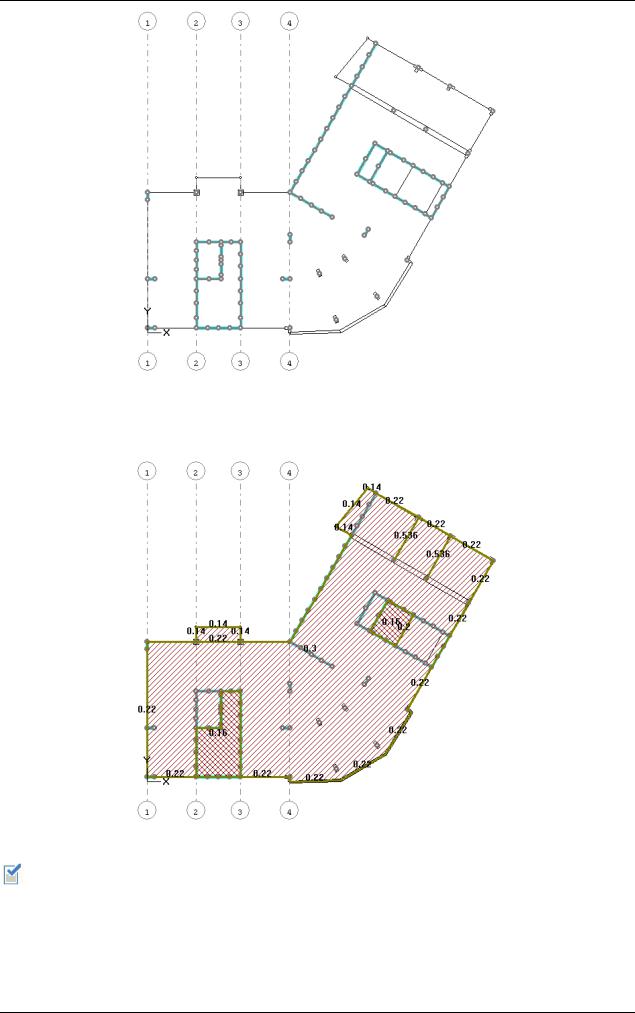

Рис.2.1.1. Плита №2_1

Для проверки импорта нагрузок выполните команду меню Нагрузки  Постоянное (кнопка на панели инструментов).

Рис.2.1.2. Плита №2_1 с нагрузками

Обратите внимание, что элемент «перегородка» в программе ПЛИТА интерпретируется как линейная нагрузка. Для плит перекрытий импортируются заданные вертикальные нагрузки постоянного, длительного и кратковременного загружений. Воздействия, возникающие от совместной работы плиты в общей схеме здания от всех заданных загружений, включая сейсмические и ветровые, учитываются в трафарете перемещений.

121

Пример 2. Импорт и расчет плиты перекрытия в программе ПЛИТА

Этап 3. Расчет плиты

Расчет плиты

Для проведения расчета в программе ПЛИТА автоматически формируется расчетная конечно-элементная схема с учетом заданного шага триангуляции. Расчет (статический) выполняется по методу конечных элементов (МКЭ). Результатом расчета являются перемещения узлов, напряжения и усилия в элементах плиты. По результатам расчета определяется площадь продольного и поперечного армирования плиты.

Выполните команду меню Расчет  Расчет (кнопка на панели инструментов).

В открывшемся окне диалога Расчет (рис. 2.3.1) все параметры оставьте по умолчанию.

Обратите внимание, что в программе КОМПОНОВКА при выполнении МКЭ расчета для этой плиты был задан шаг триангуляции 1 м. Здесь же, в программе ПЛИТА по умолчанию принимается шаг триангуляции равный 50 см.

 После этого щелкните на кнопке OK.

Рис.2.3.1. Окно диалога Расчет

В окне расчетного процессора будет показана расчетная схема и протокол расчета. Дождитесь завершения расчета.

Если Вы хотите исследовать работу плиты без учета перемещений опор, полученных в результате МКЭ расчета в программе КОМПОНОВКА, то можно выполнить расчет без учета трафарета перемещений. Для этого в диалоге Расчет снимите флажок Учитывать трафарет перемещений. Кроме того можно экспортировать модель плиты по результатам предварительного расчета здания в программе КОМПОНОВКА. В этом случае вид связей (жесткая или податливая) в узлах опирания дополнительно можно назначить в программе ПЛИТА. Но следует помнить, что при импорте модели плиты по результатам предварительного расчета не будут учтены различные эффекты, связанные с работой фрагмента в общей конструктивной схеме здания.

Сохранение результатов расчета

При сохранении модели с помощью команды меню Файл  Сохранить (кнопка на панели инструментов) в файле *.plt сохраняются и результаты расчета.

Экспорт в ПК ЛИРА-САПР

Экспорт в ПК ЛИРА-САПР выполняется в том случае, если предполагается дальнейшая работа со схемой в программном комплексе ЛИРА-САПР.

Выполните экспорт расчетной схемы в ПК ЛИРА-САПР с помощью команды меню Файл  Экспорт в ПК ЛИРА-САПР.

В открывшемся окне диалога Сохранить как укажите:

123

МОНОМАХ-САПР 2013. Учебное пособие. Примеры расчета и проектирования

каталог, в котором будет сохранен файл (по умолчанию выбирается каталог LData каталога задач программного комплекса МОНОМАХ-САПР).

имя файла Плита1.txt;

После этого щелкните на кнопке Сохранить.

Открытие файла импорта в ПК ЛИРА-САПР 2013

Откройте созданный файл Плита1.txt с расчетной схемой с помощью ПК ЛИРА-САПР 2013:

Откройте файл с помощью команды меню приложения Импортировать задачу  Текстовые файлы (*.txt).

В открывшемся окне диалога Открыть выполните следующие действия:

откройте каталог LData в каталоге задач программного комплекса МОНОМАХ-САПР;

откройте файл Плита1.txt.

После проверки файла исходных данных расчетная схема откроется в окне ВИЗОР-САПР.

Расчетная схема готова к расчету.

 По окончанию работы в ПК ЛИРА-САПР 2013 сохраните файл как Плита1.lir.

Этап 4. Просмотр результатов расчета

Просмотр изополей перемещений

 Выполните команду меню Результаты  Перемещения (кнопка на панели инструментов).

Изополя перемещений вдоль оси z строятся как огибающие. При просмотре перемещений приводятся их расчетные значения. Обратите внимание на разницу между максимальным и минимальным значениями перемещений – в таком диапазоне перемещаются узлы плиты относительно узла плиты с минимальным перемещением. Эта разница может быть вызвана как неравномерностью осадки опор здания в целом, так и максимальным прогибом плиты в пролетах.

Выполните команду меню Результаты  Перемещения относительные (кнопка на панели инструментов).

В открывшемся окне диалога Величина (рис. 2.4.1) задайте следующие параметры:

установите флажок Учитывать только узлы опор;

остальные параметры оставьте по умолчанию.

нажмите кнопку Выбор min деформации.

Рис.2.4.1. Окно диалога Величина

Изополя перемещений вдоль оси z будут перерисованы и значения перемещений будут пересчитаны относительно выбранного горизонтального уровня – узла опоры с минимальным перемещением вдоль оси z (рис. 2.4.2).

124

Пример 2. Импорт и расчет плиты перекрытия в программе ПЛИТА

Рис.2.4.2. Изополя перемещений относительно заданного уровня

Любое изображение в окне документа может быть выведено на печать с помощью

команды меню Файл  Печать (кнопка на панели инструментов). Для предварительного просмотра листа печати воспользуйтесь меню Файл  Предварительный просмотр. При печати изополей перемещений, усилий и армирования для четкости изображения можно дополнительно включить отображение изолиний.

Отмените признак отображения с помощью команды меню Вид  Отобразить объекты  Заливка элементов (кнопка на панели инструментов Визуализация – в результате Ваших действий эта кнопка должна быть отжата).

Отмените признак отображения с помощью команды меню

Вид  Отобразить объекты  Трафарет перемещений

(кнопка на панели инструментов Визуализация – в результате Ваших действий эта кнопка должна быть отжата).

Выполните команду меню Результаты  Режимы

отображения результатов  Изополя+Изолинии (кнопка Рис.2.4.3. Изополя и изолинии

перемещений (фрагмент схемы)

на панели инструментов Визуализация).

Схема будет перерисована с выбранными параметрами визуализации как на рис. 2.4.3.

Просмотр графика значений вдоль отрезка

Выполните команду меню Результаты  Значения вдоль отрезка (кнопка на панели инструментов).

Укажите последовательно на схеме нижний и верхний узлы контура плиты по оси 1 (т.е. отрезок вдоль грани плиты по оси 1);

125

МОНОМАХ-САПР 2013. Учебное пособие. Примеры расчета и проектирования

В открывшемся окне диалога График значений вдоль секущей плоскости (рис. 2.4.4)

выполните следующие действия:

нажмите кнопку мыши на рисунке с графиком – появится вертикальная черта, которая перетаскивается мышью;

подведите эту черту к точке с координатой Y = 150 см – в окне редактирования будет приведено значение перемещения

относительно заданного уровня (см. рис. 2.4.2) в указанной точке;

 После этого щелкните на кнопке OK.

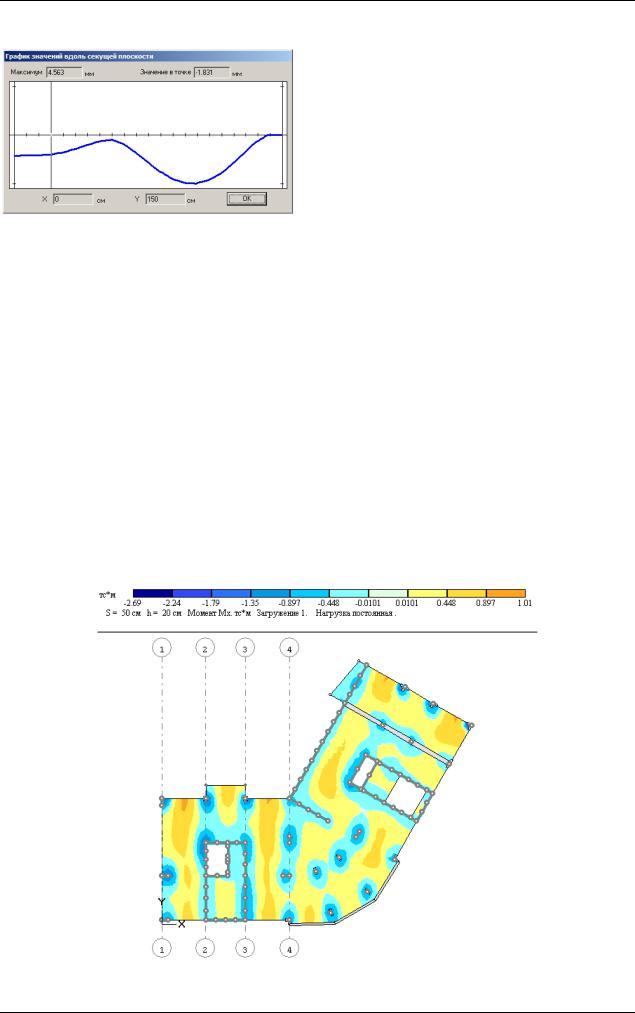

Рис.2.4.4. Окно диалога График значений [перемещений] вдоль секущей плоскости

Установите признак отображения с помощью команды меню Вид  Отобразить объекты  Заливка элементов (кнопка на панели инструментов Визуализация – в результате Ваших действий эта кнопка должна быть нажата).

Установите признак отображения с помощью команды меню Вид  Отобразить объекты  Трафарет перемещений (кнопка на панели инструментов Визуализация – в результате Ваших действий эта кнопка должна быть нажата).

Выполните команду меню Результаты  Режимы отображения результатов  Изополя

(кнопка на панели инструментов Визуализация).

Просмотр изополей напряжений и усилий

Выполните команду меню Результаты  Усилия  Моменты Mx (кнопка на панели инструментов).

Будут показаны изополя моментов Mx для постоянного загружения (см. рис. 2.4.5).

Рис.2.4.5. Изополя моментов Mx

126

Пример 2. Импорт и расчет плиты перекрытия в программе ПЛИТА

Изополя напряжений и усилий строятся раздельно по загружениям. По умолчанию при просмотре напряжений и усилий приводятся их расчетные значения. Нормативные

В открывшемся окне диалога Загружение Mx (рис. 2.4.6) выполните следующие действия:

выберите из списка длительное загружение ДЛ (по умолчанию выбрано постоянное загружение ПО);

Поочередно просмотрите и проанализируйте изополя напряжений и усилий:

Выполните команду меню Результаты  Усилия  Напряжения Nx (кнопка на панели инструментов).

Выполните команду меню Результаты  Усилия  Напряжения Ny (кнопка на панели инструментов).

Выполните команду меню Результаты  Усилия  Напряжения Txy (кнопка на панели инструментов).

Выполните команду меню Результаты  Усилия  Моменты My (кнопка на панели инструментов).

Выполните команду меню Результаты  Усилия  Перерезывающие силы Qx (кнопка на панели инструментов).

Выполните команду меню Результаты  Усилия  Перерезывающие силы Qy (кнопка на панели инструментов).

Просмотр расчетного армирования в графическом и цифровом виде

В программе ПЛИТА армирование плиты рассматривается раздельно – у верхней и у нижней грани плиты. Отдельно рассматриваются поперечное армирование и армирование по расчету на продавливание.

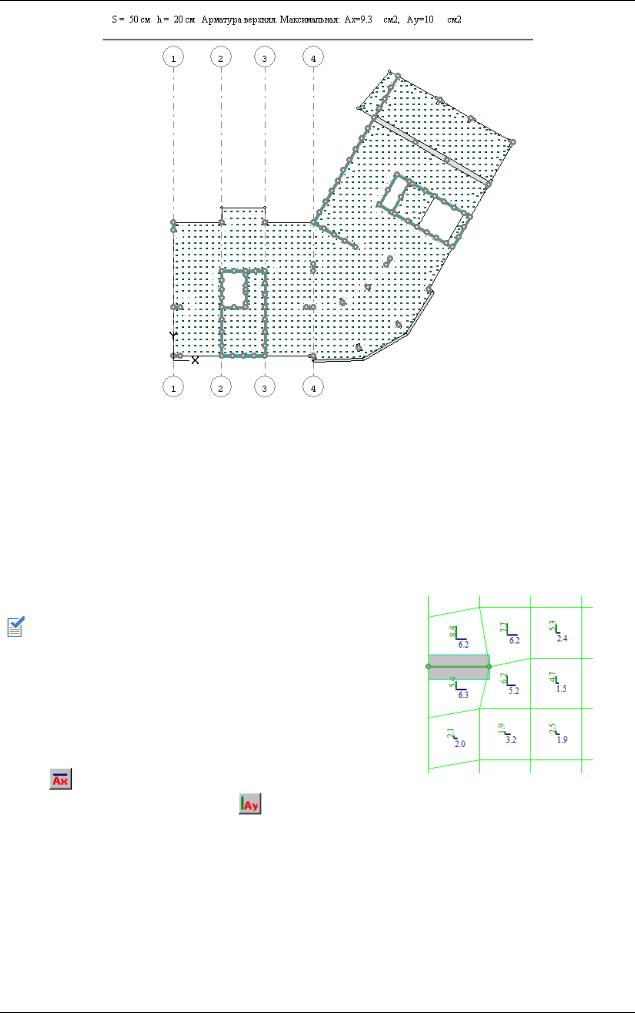

Выполните команду меню Результаты  Верхняя арматура (кнопка на панели инструментов).

По умолчанию отображение армирования в графическом виде включено – активны команды меню Результаты  Режимы отображения арматуры  Вдоль оси X (нажата кнопка на панели инструментов) и Вдоль оси Y (нажата кнопка на панели инструментов).

127

Пример 2. Импорт и расчет плиты перекрытия в программе ПЛИТА

Просмотр изополей и мозаик расчетного армирования

Изополя и мозаики расчетного армирования плиты строятся раздельно для направлений

X и Y.

По умолчанию отображение изополей включено – активен режим меню Результаты  Режимы отображения результатов  Изополя (нажата кнопка на панели инструментов

Визуализация).

Выполните команду меню Результаты  Режимы отображения арматуры  Изополя вдоль оси X (кнопка на панели инструментов).

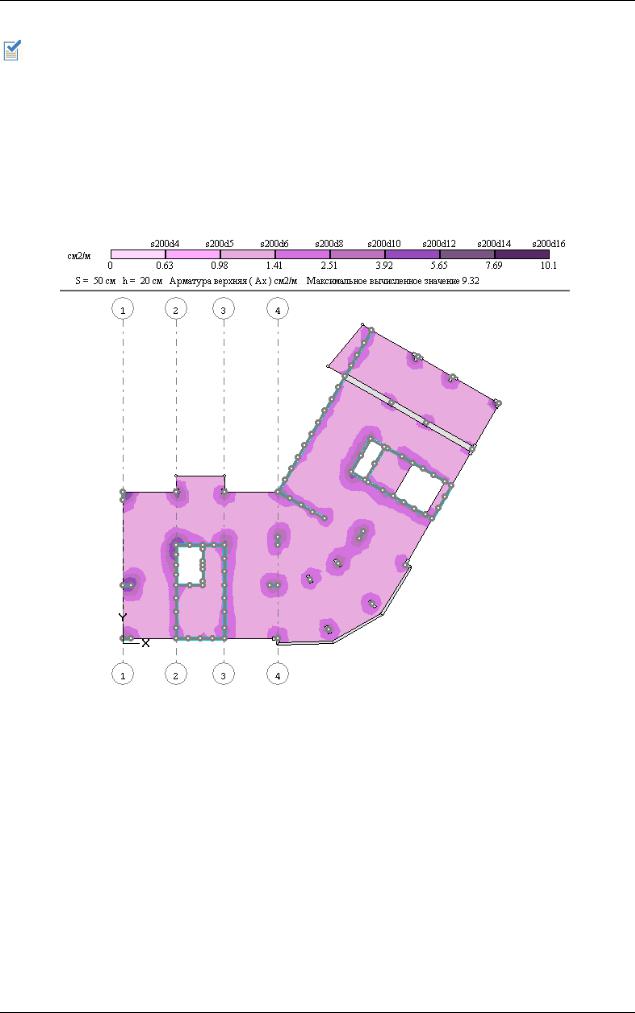

Рис.2.4.9. Изополя армирования Ax у верхней грани плиты

Выполните команду меню Результаты  Режимы отображения арматуры  Изополя вдоль оси Y (кнопка на панели инструментов).

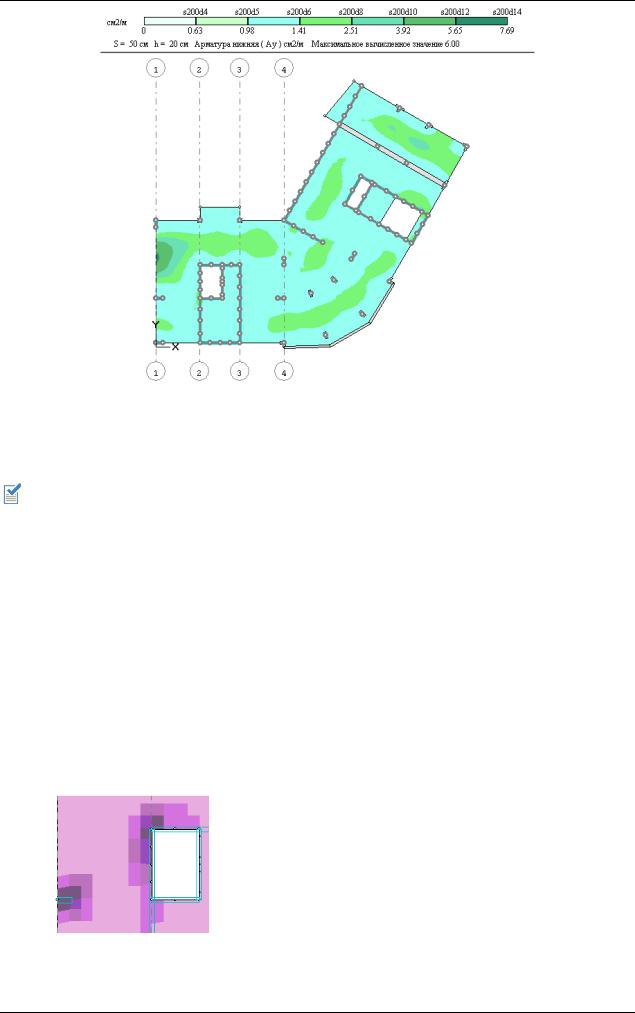

Выполните команду меню Результаты  Нижняя арматура (кнопка на панели инструментов).

Выполните команду меню Результаты  Режимы отображения арматуры  Изополя вдоль оси X (кнопка на панели инструментов).

Выполните команду меню Результаты  Режимы отображения арматуры  Изополя вдоль оси Y (кнопка на панели инструментов).
