5 Остановка перекачки нефти по трубопроводу
И ОТКЛЮЧЕНИЕ УЧАСТКА
5.1 Остановка перекачки нефти по трубопроводу осуществляется путем остановки насосных агрегатов на НПС в порядке и последовательности, определенных в инструкции ОАО МН о порядке пуска и остановки нефтепроводов, утвержденной главным инженером ОАО МН. Остановка перекачки нефти по трубопроводу и процедура отключения ремонтируемого участка проводится под руководством диспетчера РНУ (УМН).
5.2 Остановка перекачки нефти по трубопроводу для выполнения ремонтных работ проводится на основании разрешения ОАО “АК “Транснефть” на остановку нефтепровода. Заявка для получения разрешения на остановку нефтепровода оформляется ОАО МН в соответствии с требованиями, предусмотренными Регламентом… остановок МН.
5.3 Остановка перекачки нефти по трубопроводу должна проводиться после завершения подготовительных мероприятий к ремонтным работам, предусмотренных планом производства работ и осуществляется диспетчерской службой ОАО МН по согласованию с диспетчерским Управлением ОАО “АК “Транснефть”.
5.4 После остановки перекачки нефти по трубопроводу диспетчер РНУ (УМН), при необходимости, организует прием нефти в резервуары НПС из опорожняемого участка. После выполнения переключений на НПС, диспетчер РНУ (УМН) закрывает секущие линейные или технологические задвижки в режиме телеуправления или отдает распоряжение (телефонограммой) начальнику НПС о закрытии секущих задвижек с ручным приводом или с электроприводом с местным управлением.
5.5 Назначается ответственный за закрытие задвижек (Ф.И.О, которого указано ППР и в наряде допуске), который проверяет полноту закрытия всех задвижек (с ручным приводом, с электроприводом, с местным управлением, с управлением телемеханикой) и по результатам проверки представляет письменное сообщение диспетчеру РНУ о закрытии задвижек с указанием их номеров.
5.6 После закрытия задвижек отключается их электропитание, с созданием видимого разрыва, и принимаются меры, исключающие несанкционированное открытие задвижек (демонтируются штурвалы, вывешиваются плакаты – “Не включать – работают люди!”).
6 Откачка нефти из отключенного участка
Типовые технологические схемы откачки
при освобождении участка нефтепровода от нефти
6.1 Объем нефти, который подлежит откачке для освобождения трубопровода в месте производства работ, определяют следующим образом:
- определяется протяженность участка нефтепровода между отсекающими задвижками или перевальными точками до и после места производства работ, исключая участки обратных склонов, откуда приток нефти к месту откачки исключен;
- определяется сечение нефтепровода;
- рассчитывается объем откачиваемой нефти.
6.2 Освобождение отключенного участка нефтепровода от нефти производится после остановки перекачки нефти и перекрытия линейных задвижек.
Для откачки и закачки нефти используются насосные агрегаты, имеющие разрешение Госгортехнадзора России на применение.
Насосные установки должны быть укомплектованы обратными клапанам и отсекающими задвижками.
6.3 Для освобождения ремонтируемого участка нефтепровода от нефти могут использоваться следующие технологические схемы:
- откачка нефти из ремонтируемого участка в параллельный нефтепровод;
- откачка нефти из ремонтируемого участка за линейную задвижку в резервуары НПС;
- откачка нефти за перевальную точку;
-сброс нефти самотеком в резервуары НПС;
- откачка нефти в передвижные емкости, сборно-разборные резервуары и резинотканевые резервуары;
- откачка нефти в амбар.
6.4 Схемы откачки-закачки выбираются в зависимости от условий прохождения трассы нефтепровода, наличия параллельных нефтепроводов, герметичности линейных задвижек и условий производства работ. Возможные схемы откачки-закачки нефти приведены на рисунках 6.1-6.12.
6.5 Во всех случаях, независимо от принятой схемы откачки, в опорожняемый нефтепровод должен быть организован впуск воздуха путем открытия имеющихся или врезки новых вантузов на участках с наиболее высокими геодезическими отметками.
6.6. Количество и диаметр врезаемых для впуска воздуха вантузов должны обеспечивать приток воздуха в трубопровод в объемах и со скоростью, обеспечивающей освобождение трубопровода от нефти в установленные технологическим планом-графиком сроки. В проекте производства работ должен быть приведен расчет необходимого количества вантузов с указанием их диаметров. Минимальные диаметры и количество вантузов приведены в таблицах 3.2, 3.3.
6.7 Не допускается создание вакуума в трубопроводе при его опорожнении.
6.8 На весь период производства работ по врезке вантузы для впуска-выпуска воздуха должны быть открыты, на каждом установлен пост для контроля уровня нефти.
Откачка нефти из отключенного участка
в параллельный нефтепровод
6.9 Откачка нефти в параллельный нефтепровод осуществляется при аварийных или плановых работах, на остановленных или находящихся в работе нефтепроводах с избыточным давлением не более 4 МПа.
6.10 Количество необходимых для откачки насосных агрегатов определяется в соответствии с Регламентом… остановок МН в зависимости от объема откачиваемой нефти. Для всасывающей линии каждого агрегата должен быть установлен отдельный вантуз диаметром Ду 150 для нефтепроводов диаметром более 500 мм и Ду 100-150 для нефтепроводов диаметром менее или равным 500 мм (таблица 3.2).

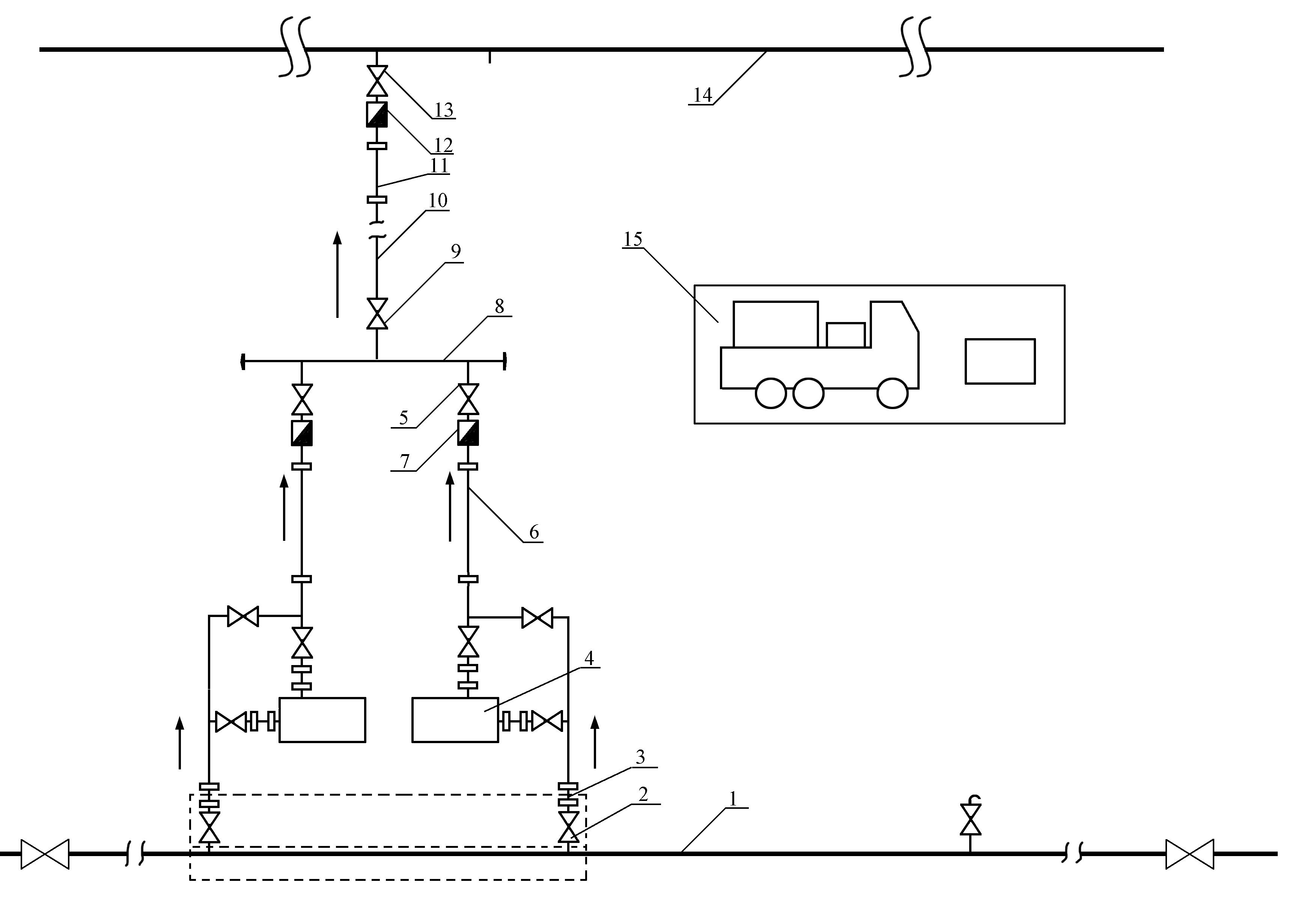

1 – ремонтируемый нефтепровод; 2 – задвижка Ду 150, Ру 6,3 МПа; 3 – гибкий металлорукав Ду 150, Ру 2,5-6,3 МПа; 4 – подпорный насос ЦНС 150-50; 5 – задвижка Ду 150, Ру 6,3 МПа; 6 – гибкий металлорукав Ду 150, Ру6,3 МПа; 7 – обратный клапан Ду 150, Ру 6,3 МПа; 8 – коллектор Ду 250, Ру-6,3 МПа; 9 – задвижка Ду 150, Ру 6,3 МПа; 10 –ПМТ 150, Ру 6,3 МПа; 11 – рукав с металлооплеткой Ду 150, Ру 6,3 МПа; 12 – обратный клапан Ду 150, Ру 6,3 МПа; 13 – задвижка Ду 150, Ру 6,3 МПа; 14 – параллельный нефтепровод; 15 – электростанции.
Рисунок 6.1 – Схема откачки нефти из ремонтируемого нефтепровода и закачки в параллельный нефтепровод
