Вырезка дефектного участка с применением энергии взрыва
7.15 Вырезка дефектного участка с применением энергии взрыва должна проводиться в соответствии с Едиными правилами безопасности при взрывных работах, утвержденными Госгортехнадзором России, действующими инструкциями и положениями о порядке учета, хранения, использования и транспортирования взрывчатых материалов, по технологии, согласованной с Госгортехнадзором России.
7.16 Взрывные работы должны проводиться по проекту производства взрывных работ на магистральных нефтепроводах.
Проект производства взрывных работ разрабатывается организацией, выполняющей взрывные работы (имеющей соответствующую лицензию Госгортехнадзора России) и утверждается руководителем предприятия, на объектах которого ведутся взрывные работы.
Работы по резке трубопроводов выполняются бригадой, в состав которой входят: ответственный руководитель взрывными работами и не менее двух взрывников.
В месте проведения взрывных работ должен быть подготовлен пост с пожарной машиной и средствами пожаротушения.
7.17 До начала взрывных работ необходимо отметить границы опасной зоны и выставить посты охраны, все технические средства и персонал, не участвующий в установке зарядов, должны быть удалены за границы опасной зоны, установленной проектом, для шнуровых кумулятивных зарядов (ШКЗ) – 50 м, удлиненных кумулятивных зарядов прокатанных (УКЗ-П) – 300 м.
Все электроустановки, кабели, контактные и другие воздушные провода, находящиеся в опасной зоне, где монтируется электровзрывная сеть, обесточиваются с момента монтажа сети до окончания взрывных работ.
При проведении работ в ночное время обеспечивается освещенность места работы и опасной зоны соответственно не менее чем 50 и 20 лк.
Принимаются меры по защите оборудования и сооружений от осколков и воздействия взрывной волны.
Взрывники могут приступать к выполнению работ только после выполнения всех подготовительных операций и получения уведомления о готовности объекта к производству взрывных работ.
7.18 При использовании энергии взрыва запрещается:
- применение технологий и оборудования, не имеющих разрешения Госгортехнадзора России;
- допуск рабочих к месту демонтажа после взрыва до осмотра места взрыва взрывником;
- при монтаже зарядов держать в руках электродетонаторы;
- подача предупреждающих сигналов голосом;
- проводить осмотр места взрыва ранее, чем через 10 минут после взрыва.
Порядок демонтажа вырезаемых деталей, оборудования
7.19 Демонтаж дефектного участка тройниковых узлов, неисправной арматуры должен проводиться с применением грузоподъемных механизмов.
7.20 Строповку “катушек”, арматуры, соединительных деталей следует выполнять инвентарными стропами в соответствии со схемами строповки, разработанными в ППР (рисунок 7.4). Строповка тройников должна проводиться трехветвевыми стропами необходимой грузоподъемности.Способы строповки должны исключать возможность падения или скольжения перемещаемого груза.
Применяемые съемные грузозахватные приспособления должны быть испытаны и иметь бирки.
7.21 В проекте производства работ должны быть указаны наименования, грузоподъемность и количество применяемых грузоподъемных механизмов, определены лица, ответственные за безопасное производство работ по перемещению грузов кранами.
Зачистка ремонтного котлована
7.22 Зачистку производят механизированным способом с применением откачивающих средств, экскаваторов и вывозкой замазученного грунта.
При невозможности использования механизированного способа зачистка котлована производится вручную.
7.23 При зачистке котлована необходимо откачать остатки нефти, со стенок и дна котлована срезать и удалить слой пропитанного нефтью грунта, затем дно котлована засыпать слоем свежего грунта, выровнять его.

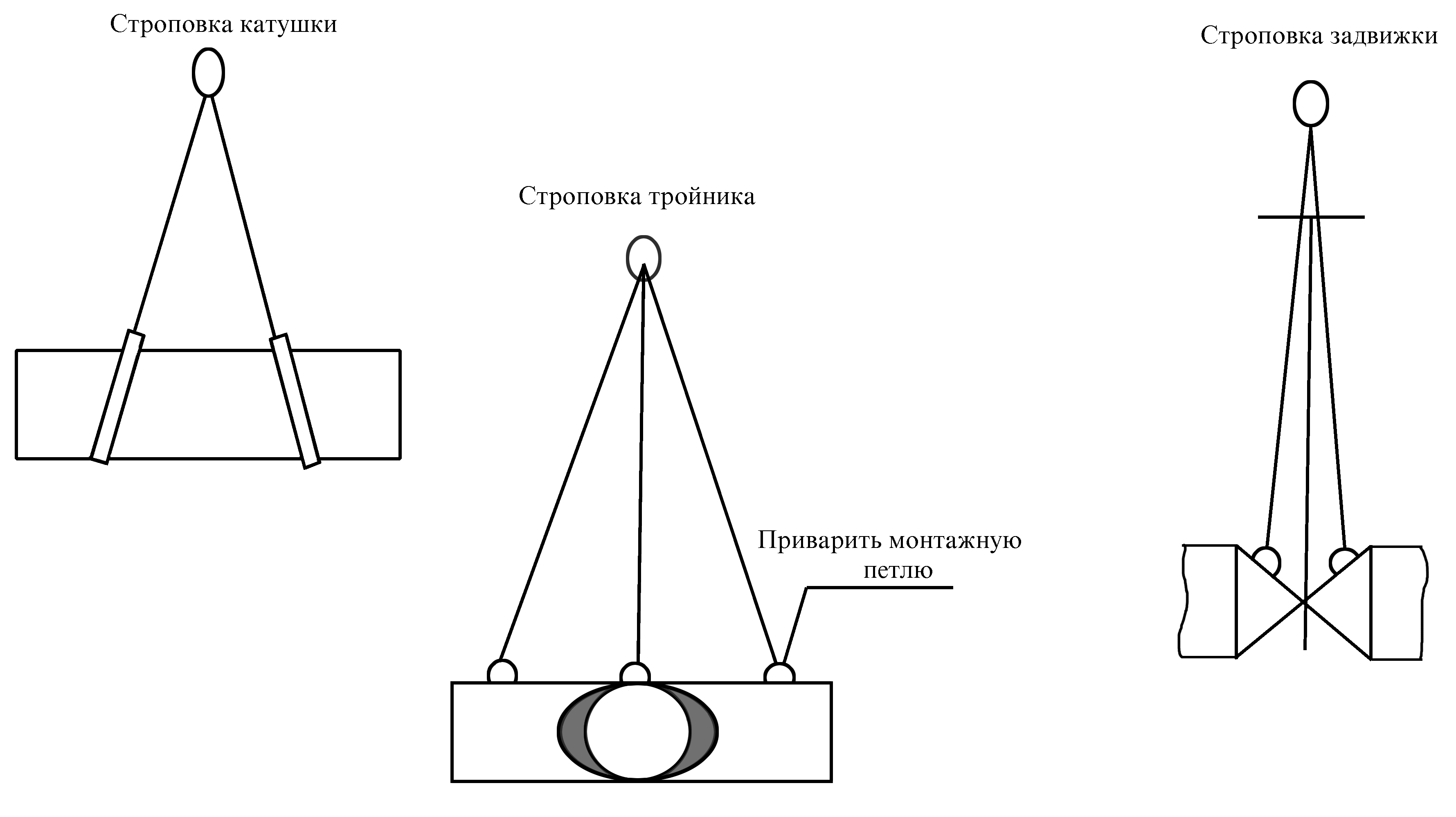

Рисунок 7.4 – Схема строповки демонтируемых элементов трубопровода
