Длина откапываемого участка в зависимости от величины несоосности стыкуемых концов трубопровода при выполнении технологического захлеста
Длина откапываемого участка определяется из условия:
,
где Ас,
- длина откапываемого трубопровода, м.
- минимальный радиус упругого изгиба,
м;
- величина несоосности, м.
Таблица Е.1 – Длина откапываемого (или незасыпанного) участка
трубопровода в зависимости от диаметра трубопровода,
минимального допустимого радиуса упругого изгиба
и величины несоосности стыкуемых концов трубопровода
при выполнении технологического захлеста
Величина несоосности (с) стыкуемых концов трубопровода, м, |
Условный диаметр трубопровода, мм |
|||||||||
500 |
700 |
800 |
1000 |
1200 |
||||||
Rу.изг |
m |
Rу.изг |
m |
Rу.изг |
m |
Rу.изг |
m |
Rу.изг |
m |
|
0,5 |
|
22 |
|
26 |
|
28 |
|
31` |
|
35 |
1,0 |
|
32 |
|
37 |
|
40 |
|
44 |
|
49 |
2,0 |
500 |
45 |
700 |
49 |
800 |
57 |
1000 |
63 |
1200 |
69 |
3,0 |
|
55 |
|
65 |
|
69 |
|
77 |
|
85 |
4,0 |
|
63 |
|
75 |
|
80 |
|
89 |
|
98 |
4,5 |
|
67 |
|
79 |
|
85 |
|
94 |
|
103 |
Таблица Е.2. Значения длины вскрываемого участка трубопровода
в зависимости от величины необходимого смещения
концов захлеста и расстановки трубоукладчиков
Условный диаметр трубо-провода, мм |
Возмож-ное смещение, м |
Длина вскрывае-мого участка, м |
Трубоукладчики |
Расстояние, м |
|||
Грузоподъем-ность, тн |
Кол-во, шт. |
От торца до трубо-укладчика, L1 |
Между трубо-укладчиками, L2 |
От трубо-укладчика до места зещемления, L3 |
|||
500 |
0,2 |
62,0 |
ТО-12-24Г ТГ-124 (г/п 12т) |
2 |
3,5 |
20,0 |
40,0 |
0,5 |
91,5 |
-”- |
3 |
3,5 |
22,0 |
45,0 |
|
1,0 |
108,0 |
Т-15-30, ТГ-126 (г/п 15т) |
2 |
3,5 |
25,0 |
55,0 |
|
700 |
0,5 |
72,5 |
-”- |
2 |
4,0 |
25,0 |
45,0 |
1,0 |
114,0 |
-”- |
3 |
4,0 |
28,0 |
55,0 |
|
1,5 |
98,5 |
Т-35-60 (г/п 35т) ТГ-321 (г/п 32т) |
2 |
4,0 |
30,0 |
65,0 |
|
800 |
0,5 |
103,0 |
-”- |
2 |
4,0 |
25,0 |
50,0 |
1,0 |
119,5 |
-”- |
2 |
4,0 |
28,0 |
60,0 |
|
1,5 |
134,0 |
-”- |
3 |
4,0 |
30,0 |
70,0 |
|
1000 |
0,5 |
123,5 |
-”- |
2 |
4,5 |
30,0 |
60,0 |
1,0 |
138,0 |
-”- |
3 |
4,5 |
32,0 |
70,0 |
|
1,5 |
154,5 |
-”- |
3 |
4,5 |
35,0 |
80,0 |
|
2,0 |
135,0 |
Komatsu- D85С (г/п 70т) Cat-572G |
2 |
5,0 |
40,0 |
90,0 |
|
1200 |
0,5 |
134,0 |
Т-35-60, ТГ-321 |
3 |
5,0 |
30,0 |
70,0 |
1,0 |
189,5 |
-”- |
4 |
5,0 |
35,0 |
80,0 |
|
1,5 |
215,0 |
-”- |
4 |
5,0 |
40,0 |
90,0 |
|
2,0 |
195,5 |
Komatsu-D155C (г/п 90т) |
3 |
5,5 |
45,0 |
100,0 |
|

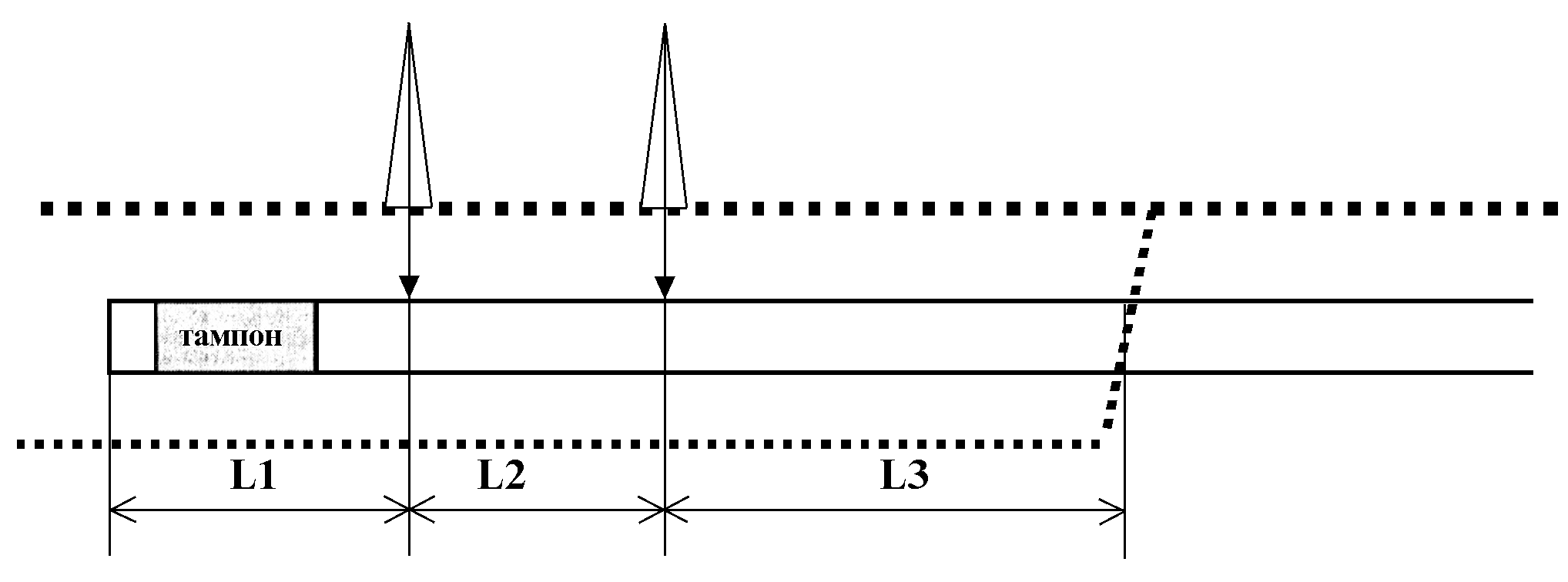

Схема раскрываемого участка и расстановки трубоукладчиков
