8. Дифрактометрия
8.1. Рентгеновские дифрактометры
В практике научно-исследовательских лабораторий широко используются рентгеновские дифрактометры – приборы регистрирующие дифракционные максимумы с помощью ионизационных или сцинтилляционных счетчиков. Современный дифрактометр является сложной установкой, в которой осуществляется фокусировка лучей, отраженных от образца, и измеряется интенсивность дифракционных максимумов с помощью счетчиков. Установка снабжена электронной и интегрирующей схемами и автоматической записью кривых интенсивности.
В нашей стране серийно выпускают дифрактометры ДРОН-1, ДРОН-2,0, ДРОН-3,0 (дифрактометр общего назначения). Цифра, стоящая у марки дифрактометра, обозначает его мощность в киловаттах. Дифрактометр состоит из оперативного стола, большой стойки (ССД) и малой стойки. Оперативный стол содержит стабилизированный источник питания рентгеновской трубки, пульт управления установкой, рентгеновскую трубку (БСВ-8 или БСВ-9), гониометрическое устройство (ГУР-5), счетчик (сцинтилляционный счетчик СРС-1-0 или счетчик Гейгера с неорганической гасящей добавкой СИ-4Р).
Большая стойка состоит из следующих блоков: линейного усилителя, дифференциального дискриминатора, пересчетного устройства, электронного секундомера, интенсиметра. В малой стойке находятся цифропечатающее устройство и самопишущий электронный потенциометр ЭПП-09. Структурная схема дифрактометра приведена на рисунке 39. Исследуемый образец и счетчик располагают на гониометре ГУР-5, кинематическая схема которого обеспечивает совместное вращение образца и счетчика с соотношением скоростей 1: 2 [возможна любая из десяти скоростей – от 1/32 до 16 град/мин (2)]. Отсчет углов поворота с погрешностью до 0,005 производится с помощью проектируемой стеклянной шкалы с нониусом. Радиус гониометра 180 мм, максимальный угол поворота счетчика 2 = 164.
|
Рис. 39. Структурная схема дифрактометра ДРОН-1 |
Щелевая система гониометра состоит из входного и выходного щелевых устройств, дающих возможность вырезать первичный и отраженный пучок требуемой формы и размеров.
В отличие от фотографического метода дифракционная картина регистрируется последовательно по мере вращения образца и счетчика. Поэтому необходимо, чтобы интенсивность излучения рентгеновской трубки была постоянной; геометрия съемки должна быть фокусирующей, а размеры образца сравнительно большими.
Юстировка и установка гониометра относительно трубки должны обеспечивать выполнение следующих требований:
а) нулевая линия (прямая, проходящая через центры щелей, ограничивающих первичный пучок и ось гониометра) может пересекать ось гониометра под прямым углом и составлять заданный угол зеркалом анода.
Ось гониометра - общая ось вращения счетчика и держателя (проходит через центр окружности гониометра.
б) вертикальные оси проекции фокуса и щелей должны быть параллельны оси гониометра;
в) центр проекции фокуса должен быть выведен на нулевую линию;
г) фокус и щель счетчика должны находиться от оси гониометра на одинаковом расстоянии, равном радиусу окружности гониометра;
д) плоскость образца должна быть выведена в нулевое положение (ось гониометра и нулевая линия лежат в плоскости образца);
е) нули лимбов на шкале гониометра должны соответствовать положению, при котором детектор и держатель образца выведены в нулевую линию (нулевое положение).
В дифрактометрах используют схемы фокусировки по Брэггу – Брентано и по Зееману – Болину.
Съемку с фокусировкой по Брэггу – Брентано используют в большинстве дифрактометров, так как она конструктивно проще и позволяет вращать образец в собственной плоскости для устранения эффекта крупнозернистости.
В гониометре, работающем по схеме Брэгга – Брентано (рис. 40), например ГУР-5, плоский образец помещают в держатель 1 таким образом, чтобы его поверхность находилась на оси вращения гониометра. Проекция фокуса рентгеновской трубки F и щель счетчика S2 располагаются на одной окружности радиуса R (окружность фокусировки). Фокусировка получается приблизительной, так как для точной фокусировки образец следует изгибать по радиусу r окружности фокусировки, который зависит от угла :
r = R/(2sin ).
Так как это практически неосуществимо, то используют плоский образец, поверхность которого остается при вращении образца касательной к окружности фокусировки.
Для сохранения условия фокусировки счетчик 2 при вращении образца с угловой скоростью должен перемещаться со скоростью 2. Отступление от идеальной фокусировки будет тем большим, чем больше горизонтальная (в плоскости окружности фокусировки) расходимость первичного пучка.
|

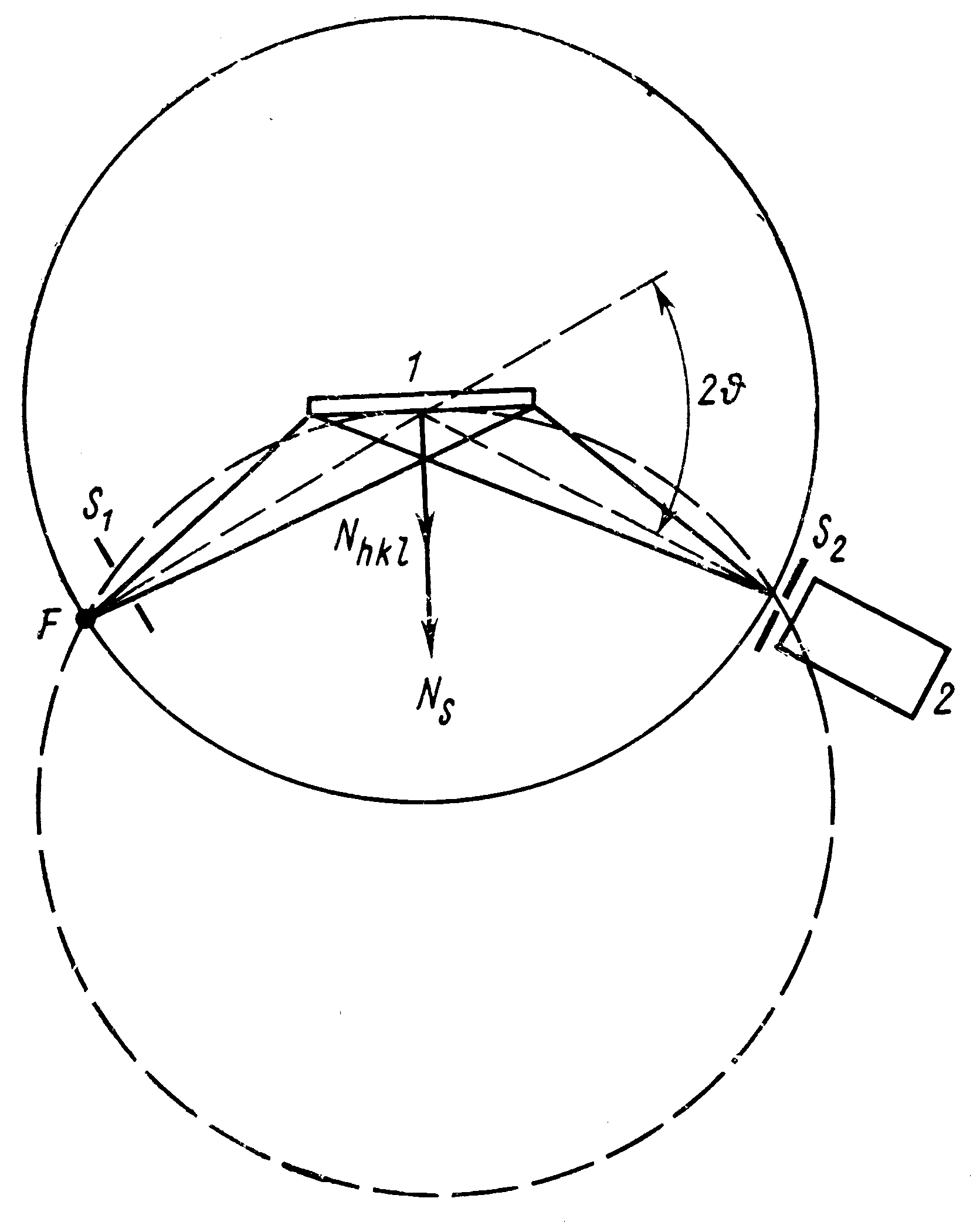

Рис. 40. Схема фокусировки про Брэггу – Брентано |
Последняя регулируется изменением ширины щели S1 Вертикальная расходимость (в плоскости, перпендикулярной к окружности фокусировки) ограничивается щелями Соллера – набором тонких металлических пластинок, расположенных на малом расстоянии параллельно друг другу (рис. 41).
Особенностью фокусировки по Брэггу – Брентано является то, что в отражающем положении при регистрации Дифракционного максимума (НКL) оказываются те кристаллы, кристаллографические плоскости которых параллельны поверхности образца (нормаль к отражающей плоскости Nhkl параллельна нормали к поверхности образца Ns).
|
Рис. 41. Геометрия съемки при фокусировке по Брэггу – Брентано: 1 – проекция фокуса рентгеновской трубки; 2, 7 – входная и выходная вертикальные щели; 3, 6 – щели Соллера; 4 – горизонтальная щель; 5 – образец |
В некоторых дифрактометрах применяется фокусировка по Зееману – Болину. На рис. 42 приведена схема такой фокусировки при монохроматизации первичного излучения изогнутым кристаллом.
|

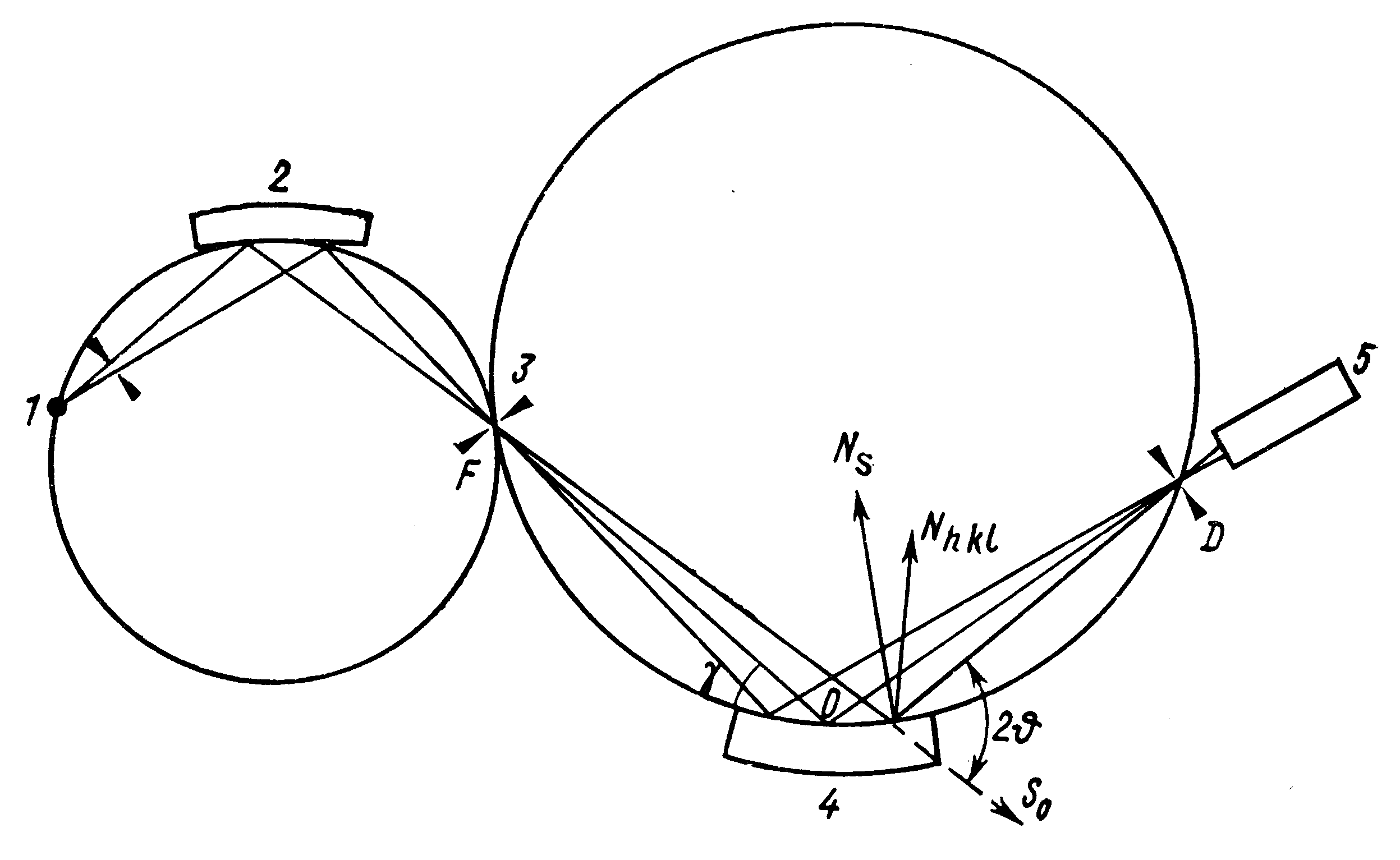

Рис. 42. Схема фокусировки по Зееману – Болину: 1 – проекция фокуса рентгеновской трубки; 2 – кристалл-монохроматор; 3 – входная щель; 4 – образец; 5 – счетчик |
Образец – либо изогнутый по радиусу окружности фокусировки, либо плоский. Все отражения одновременно фокусируются на окружности, проходящей через точки F,O, D. Это дает возможность промерять одновременно интенсивности нескольких дифракционных линий, что используется в многоканальном рентгеновском дифрактометре ДРПМК-2 для количественного фазового анализа поликристаллов. Другим достоинством этой схемы фокусировки является то, что при небольших углах первичный пучок проходит значительный путь в образце, что позволяет исследовать пленки небольшой толщины. Так,, например, при = 6,4 путь луча в образце в 9 раз больше его толщины, что позволяет зарегистрировать первые пять дифракционных максимумов для медной пленки толщиной всего 150 Ǻ.
Недостатком схемы фокусировки является невозможность регистрировать дифракционную картину при углах , меньших 10 – 15, а также то, что положение 2 = 0 (нулевого положения счетчика) не может быть определено с достаточной точностью.
Регистрация дифракционных линий может производиться двумя методами: 1) при непрерывном вращении образца и счетчика; 2) по точкам при последовательных поворотах образца и счетчика; на дискретные углы.
Схема регистрирующей системы дифрактометра приведена на рис. 43.
При непрерывной записи импульсы от счетчика квантов попадают в интегрирующую схему, содержащую RС-цепочки. В зависимости от задач исследования можно переключателем устанавливать то или иное значение величины RС, которая носит название постоянной времени . При больших происходит большее сглаживание импульсов. Падение напряжения на сопротивлении R регистрируется ламповым вольтметром; ток, текущий через это сопротивление, является мерой интенсивности рентгеновского излучения. Показания лампового вольтметра регистрируются самопишущим электронным потенциометром. Типичная дифрактограмма, полученная при непрерывной записи, приведена на рис. 44.
|
Рис. 43. Структурная схема регистрирующей системы дифрактометра |
|

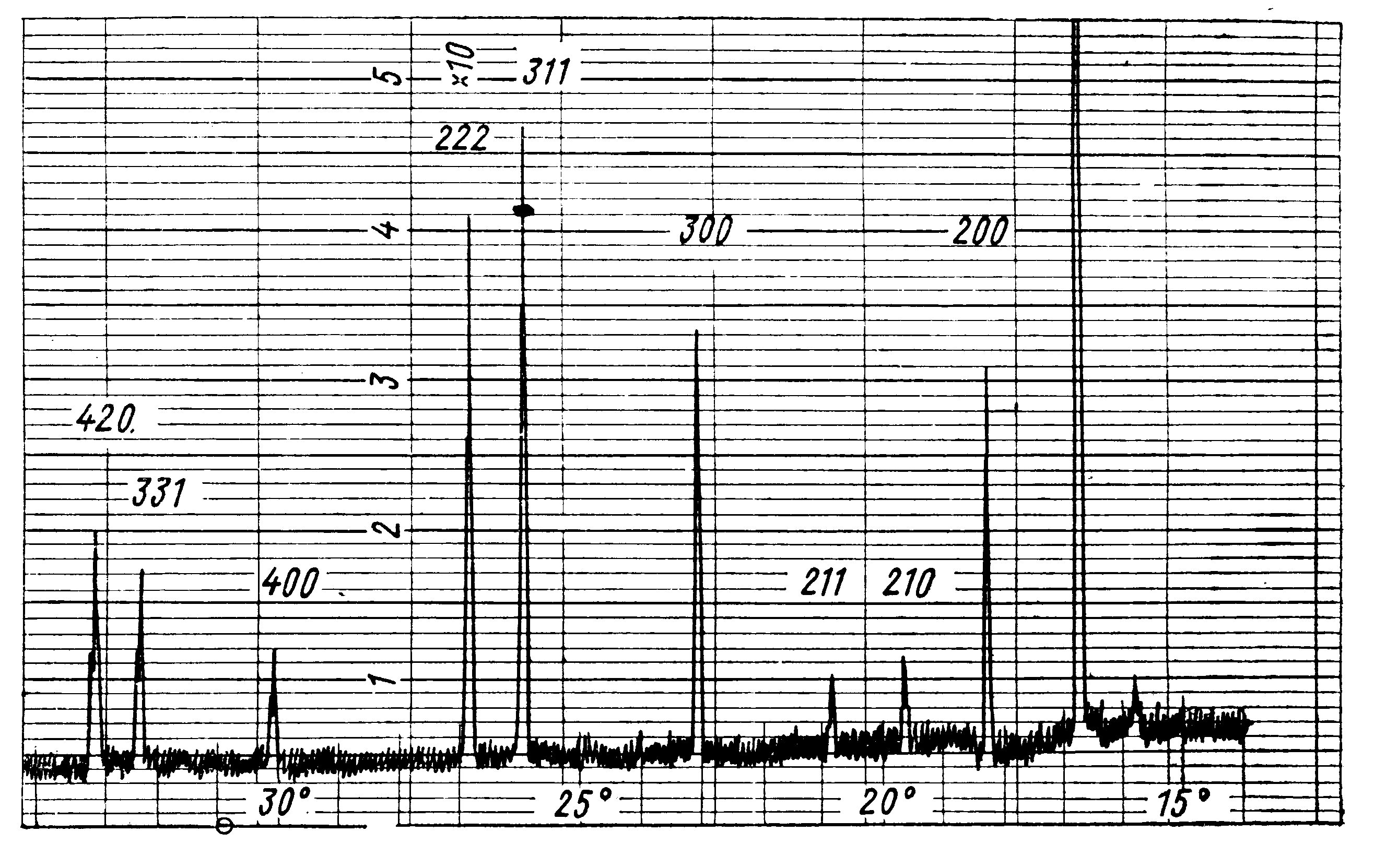

Рис. 44. Типичная дифрактограмма |
При непрерывной записи возникает искажение формы дифракционных линий, а также смещение их максимумов и центров тяжести по отношению к истинному положению. Искажение и смещение тем больше, чем больше скорость вращения счетчика и чем больше постоянная времени τ. Смещение центра тяжести равно (в масштабе 2)
с= RC.
Таким образом, при исследованиях, в которых важно определить форму дифракционных линий и их точное положение, необходимо применять минимальную скорость вращения и наименьшую постоянную времени.
При регистрации по точкам профиль дифракционной линии получается с хорошей точностью. Образец поворачивают через определенные интервалы углов (например, 1', 2' или 4'), а счетчик поворачивают на удвоенные углы. Затем при неподвижных образце и счетчике с помощью декатронов (в старых дифрактометрах с помощью электромеханического счетчика) производят подсчет числа импульсов. Здесь возможны два способа: 1) измерения числа импульсов за определенный промежуток времени (метод постояиного времени счета); 2) измерения времени, за которое накопится определенное число импульсов (метод постоянного числа импульсов). В методе постоянного времени счета погрешность в измерении интенсивности увеличивается при регистрации в точках с малой интенсивностью, в то время как в методе постоянного числа импульсов n квадратическая погрешность одинакова для любой точки дифрактограммы. Поэтому последний метод предпочтительнее.
В дифрактометре ДРОН-1 съемка по точкам (сканирование) производится как по методу постоянного времени, так и по методу постоянного числа импульсов автоматически: блок автоматики останавливает образец и счетчик, согласно заданному шагу [0,01, 0,1 и 1(2)], включает счет импульсов и электронный секундомер. Зарегистрированное число импульсов записывается цифропечатающим устройством, сигнал «конец печати» вновь включает движение счетчика. При записи на электронном потенциометре сигнал наносит штрих-отметку, длина которой пропорциональна числу накопленных импульсов. Типичный профиль дифракционной линии, полученный при последнем способе регистрации, приведен на рис. 45.
|

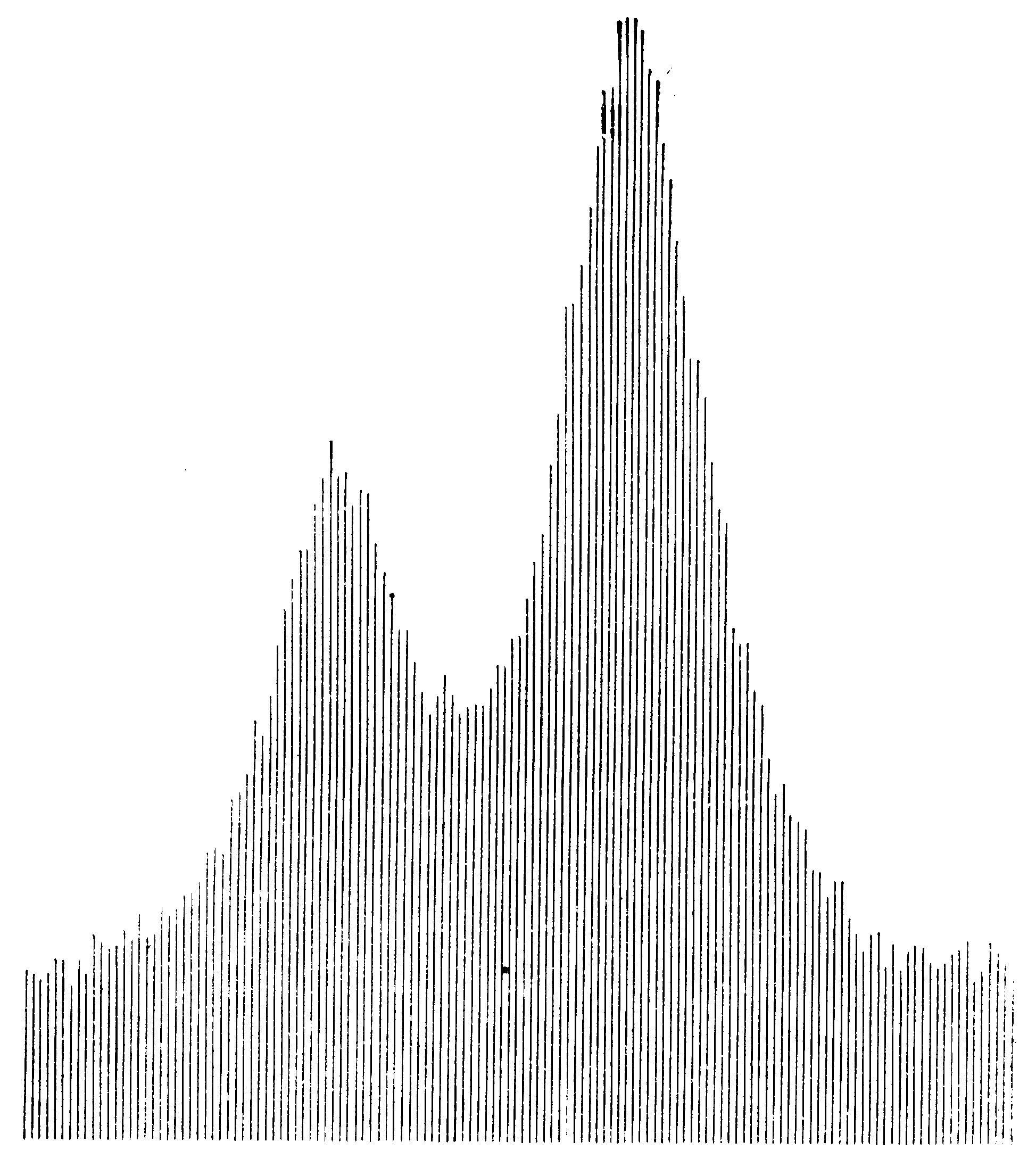

Рис. 45. Типичный профиль дифракционной линии, получаемый при автоматической записи то точкам |
Для решения различных задач рентгеноструктурного анализа гониометр дифрактометра имеет комплект приставок, которые обеспечивают: вращение образца вокруг нормали к отражающей плоскости во время съемки (для уменьшения ошибки определения интенсивности отражений от крупнозернистых образцов – ГП-4; возможность поворота образца вокруг дополнительных осей (приставка для исследования преимущественных ориентировок – текстур в поликристаллических образцах – ГП-2 и приставка для исследования монокристаллов – ГП-3); съемку в условиях низких (УРНТ-180) и высоких (ГПВТ-1500) температур, в вакууме, в инертной атмосфере и т.п.
Большое значение имеют дифрактометры при исследовании радиоактивных материалов. Обычные методы с фотографической или ионизационной регистрацией дифракционных максимумов мало пригодны для исследования радиоактивных материалов, имеющих достаточно интенсивное - или -излучение, из-за мешающего действия сильного радиационного фона.
В России для исследования радиоактивных материалов выпускается дифрактометр с дистанционным управлением ДРД-4, сконструированный на базе обычного дифрактометра и предназначенный для исследований в условиях радиохимической лаборатории образцов с активностью до 10 кюри по Со60 В активной зоне размещается лишь рентгенооптическая часть дифрактометра. Все остальные устройства размещают в операторской, откуда с помощью дистанционной системы производят управление рентгенооптической. частью.
Рентгенооптическая часть дифрактометра ДРД-4 отличается от применяемой в ДРОН-1 тем, что в подвижном плече гониометра ГУР-5 размещена вместо счетчика рентгеновская трубка, а на месте трубки смонтирован защитный блок с монохроматором и детектором.
В дифрактометре использован принцип двойного дифракционного отражения. Сущность этого принципа заключается в том, что дифракционные максимумы регистрируются счетчиком после их «отражения» от кристалла-монохроматора. Это обстоятельство позволяет размещать регистрирующее устройство (счетчик) в стороне от первоначального направления дифракционного пучка и защищать регистрирующее устройство от ионизирующего излучения образца, помещая между ними поглощающие экраны. Расходящийся пучок от фокуса рентгеновской трубки падает на плоский образец, расположенный в держателе на оси гониометра. Во время съемки рентгеновская трубка вращается со скоростью вдвое большей, чем образец (питание к трубке подводится гибким высоковольтным кабелем). Дифракционный пучок от образца проходит через щель в защитном блоке, попадает на изогнутый (по тороидальной поверхности) кристалл-монохроматор. Отраженный пучок проходит через щель и регистрируется счетчиком, защищенным от рассеянного излучения свинцовым блоком. Для отсеивания -частиц используют постоянный магнит. Суммарная толщина свинцовых блоков защиты на пути образец – счетчик составляет более 300 мм.
Регистрацию дифракционных максимумов производят как с помощью газоразрядного счетчика МСТР-5 (СИ-2Р), так и с помощью сцинтилляционного счетчика СРС-1-0 (в последнем случае можно использовать амплитудную дискриминацию). В качестве кристаллов-монохроматоров используют каменную соль, алюминий и кварц.
Дистанционное управление установкой осуществляется с помощью пяти сельсинов-датчиков и пяти сельсинов-приемников. С помощью сельсинов осуществляется вращение рентгеновской трубки, вращение образца, подключение зацепления для синхронного вращения образца и трубки, переключение скорости вращения. Установку образца производят с помощью манипуляторов защитной камеры.
