код счетчика в десятичный и управляет зажиганием тиратронов.

Дешифраторная матрица работает в импульсном режиме. Нагрузка матрицы (сеточные цепи тиратронов) — высокоомна, что позволило применить для ее питания маломощную стабилизированную схему, со стоящую из последовательно соединенных тиратрона МТХ-90 Л11 и

неоновой лампочки ТН-03 Л12 . Стабилизатор Л11 используется для получения общего потенциала смещения диодной матрицы и сеток всех тиратронов Uсм 60 в . Неоновая лампа Л12 питает матрицу через транзистор T5 .

Для зажигания тиратрона необходимо, чтобы напряжение на его сетке превысило 80 в [9]. Импульс управления открывает транзистор T5 и на одном из выходов

матрицы появляется импульс напряжения Uимп 70в 1 , в результате чего на сетку тиратрона, подключенного к этому выходу, действует напряжение Uсм Uимп 130 в, достаточное для зажигания тиратрона.

Матрица потребляет ток лишь во время импульса. Поэтому заряда конденсатора C12 , питаемого напряжением лампы Л12 , достаточно для импульсного питания пяти матриц (т. е. пяти цифровых ламп). Вследствие неодновременного отпирания транзисторов T1 T4 на выходе дешифратора могут возникать помехи. Для устранения последних предусмотрено сглаживание фронта питающего импульса конденсатором C13 . Известные транзисторные схемы управления цифровой лам-

332

пой ИН – 1 при том же напряжении питания потребляют значительно больший ток, так как в них из десяти коммутирующих транзисторов девять всегда находятся в открытом состоянии. Это требует построения более мощной матрицы.

Вся схема мало чувствительна к изменению питающего напряжения. Номинальное напряжение питания равно 350 100 в, но при испытаниях схема устойчиво работала в диапазоне 220 – 600 в без каких – либо регулировок. При соответствующем выборе сопротивления R23 (величина его

подбирается исходя из необходимой силы тока через ИН – 1 равно 200 – 210 в, что намного ниже 300 в - напряжения самопроизвольного пробоя тиратрона и одного из промежутков анод – катод лампы ИН – 1.

В схеме используются транзисторы типа П25А, но могут быть применены и другие (типа П16, П20, П42, П21, П26). Некритичность транзисторов к высокому напряжению объясняется тем, что они работают в импульсном режиме. Максимальная частота ввода информации - 150 гц. По сравнению со схемой, описанной в [6], данная схема содержит меньше деталей и сложных узлов, в связи с чем надежность ее работы выше.

Вместо схем с блокииг-генераторами для управления лампой ИН-1 и запоминающих триггеров в указанной схеме используются тиратроны, которые одновременно осуществляют и запоминание. Отпадает также необходимость во входных устройствах, так как ключ питающего напряжения (T5 рис.3.26) работает в качестве формирователя управляющих

импульсов. Детали каждой декады собраны на отдельных пе-

333

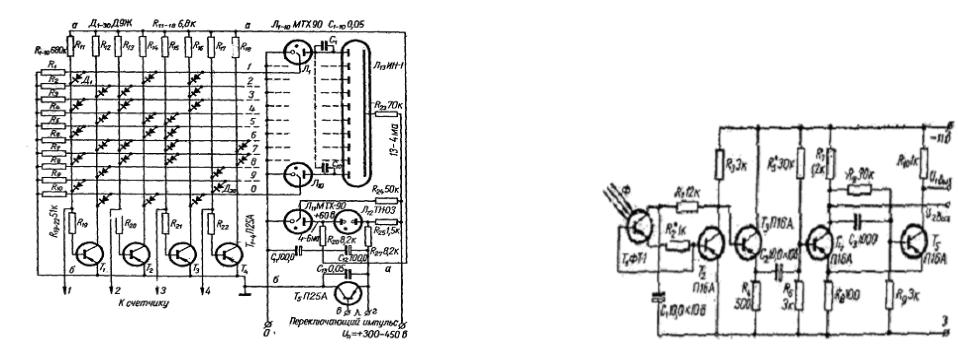

Рис. 3.26. Схема одной декады блока цифровой индикации.

чатных платах, которые соединяются со схемой при помощи штепсельных разъемов. Четыре тумблера на боковой стенке прибора служат для проверки его исправности путем параллельного набора на всех декадах цифр от 1 до 9 (в коде 1—2—4—2). В рабочем режиме блока тумблеры 1 находятся в поло-

жении выключено. Для набора цифр нужные тумблеры переводятся в положение включено, заземляя соответствующие входы каждой декады.

Фотодатчики для снятия сигнала с движущейся поверхности представляют собой комплекс оптико - механических и электрических устройств. Оптико – механическая система используется для

Рис. 3.28. Схема фотодатчика на фототранзисторе.

для согласования оптических характеристик движущейся поверхности и фотопреобразователя. Последний преобразовывает переменную составляющую светового потока в электрический сигнал нужной формы. Фотопреобразователь, электрическая схема которого представлена на рис.3.28, состоит из:

335

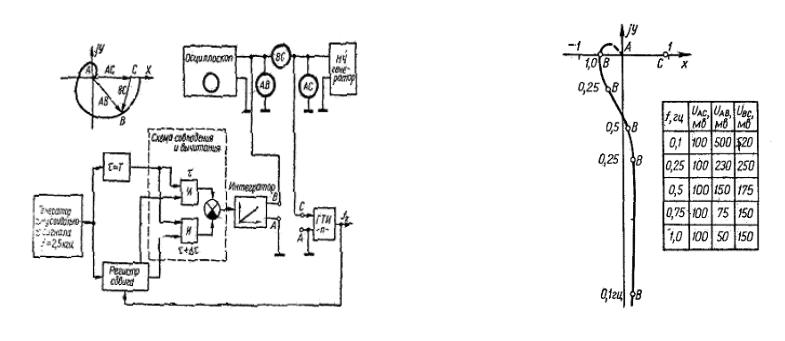

Рис. 3.29. Схема снятия характеристик.

а) преобразователя светового потока в электрический сигнал, вы полненного на фототранзисторе ФТ-1;

6) усилителя T2 ;

в) формирователя сигнала T3 ,T5 ;

Особенностью схемы является сопряжение фототранзистора с усилителем. Усилитель на транзисторе T2 усиливает, а ток фототранзистора T1 без обычного

предварительного преобразования в напряжение. Таким образом достигается увели-

336

чение к. п. д. и уменьшение уровня шумов. С целью стабилизации работы усилителя применена

отрицательная

связь

Дифференциальн ое сопротивление ФТ-1 составляет 10—15 ком.

Эмиттерный повторитель на T3

согласует усилитель с формирователем, выполненным по схеме триггера Шмита. Парафазный выход

берется с коллекторов транзиРис 3.30. Амплитудно–фазовая

частотная характеристика устройства

сторов T4 ,T5 триггера Шмитта.

Возможно также применение датчика с фотодиодом ФД- 1. Его положительными свойствами являются широкий частотный диапазон (до 50 кгц), высокий коэффициент усиления и хорошая температурная стабильно (—30, +80° С).

При работе в замкнутом контуре управления представляют большой интерес динамические свойства корреляционного измерителя скорости.
