1.3.3. Методика выполнения эксперимента

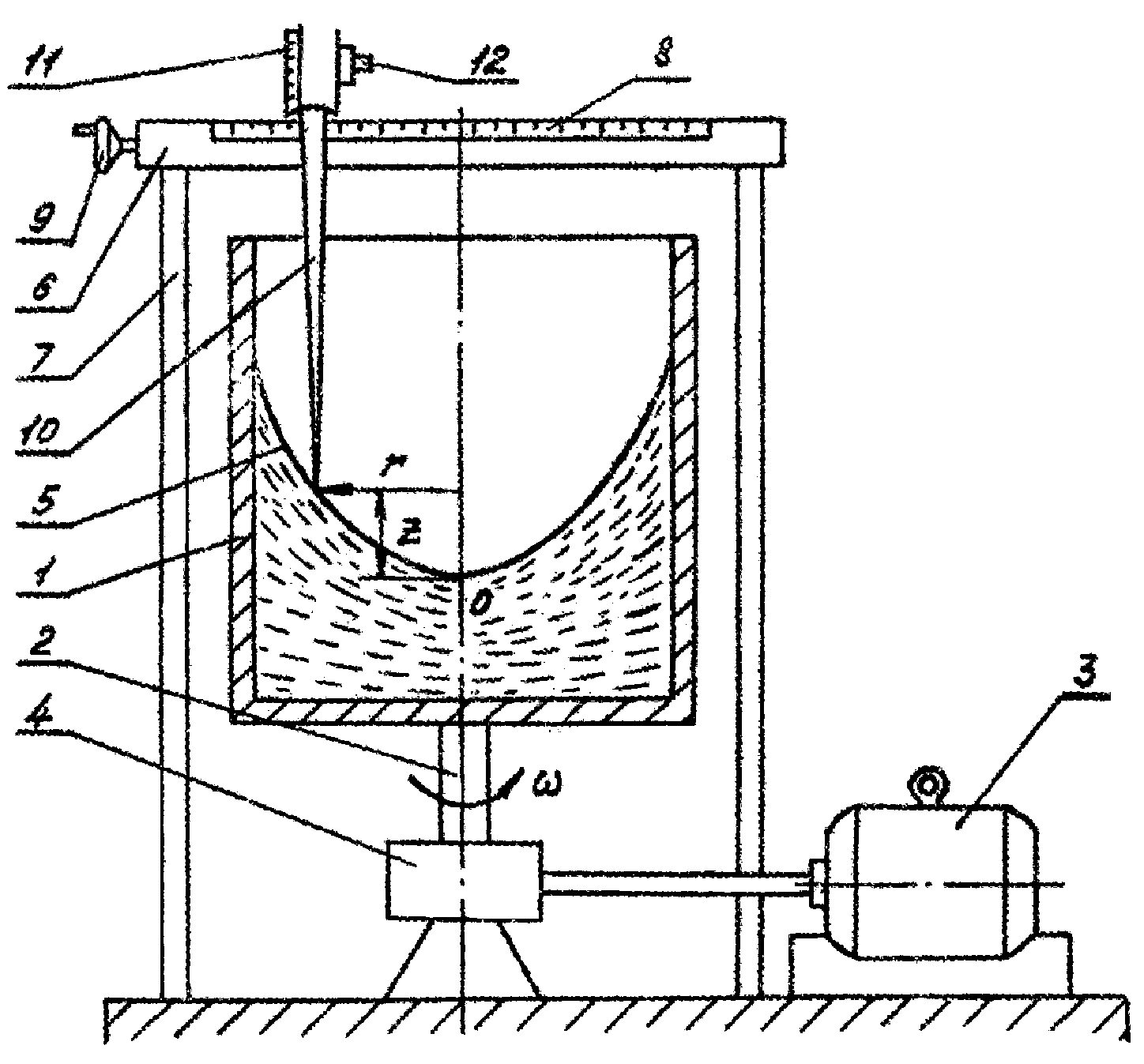

Лабораторная установка (рис.4) состоит из открытого круглого цилиндрического сосуда 1, днище которого закреплено на вертикальном валу 2, расположенном на оси симметрии z сосуда. Сосуд, наполненный примерно на половину водой, приводится во вращение с постоянным числом n оборотов в минуту электродвигателем 3 через передачу 4. Определение координат свободной поверхности 5 производится с помощью координатника 6, закрепленного на неподвижной раме 7 прибора. По горизонтальным направляющим с миллиметровой шкалой 8 с помощью винта 9 перемещается каретка с измерительной иглой 10. Игла может перемещаться по вертикальным направляющим с миллиметровой шкалой 11 и фиксироваться винтом 12. Для отсчета горизонтальных и вертикальных координат на каретке и игле нанесены риски.

Рис.4. Схема лабораторной установки

1.3.4. Порядок выполнения работы

1. Отметить указанное на приборе число об./мин сосуда.

2. Включить электродвигатель 3 и дождаться установления состояния относительного покоя жидкости во вращающемся сосуде 1 (параболоид не меняет форму через 5-6 мин).

3. Установить измерительную иглу по оси параболоида, ввести острие в соприкосновение с поверхностью жидкости (в нижней точке параболоида) и произвести отсчеты по горизонтальной ( ) и вертикальной ( ) шкалам (нулевая точка).

4. Поднять иглу вверх на 1 см. Движением каретки влево с помощью винта 9 ввести остие иглы в соприкосновение с поверхностью жидкости. Произвести отсчет по горизонтальной шкале (первая левая точка).

5. Повторяя пункт 4, отсчитывают по горизонтальной шкале значения (i = 2, 3,…) для второй, третьей и последующих левых точек. Всего надо отметить 5-6 точек.

6. Оставив иглу, закрепленную винтом 12, на высоте, соответствующей последнему левому измерению, переместить каретку вправо до соприкосновения острия иглы с поверхностью жидкости справа от оси вращения, произвести отсчет по горизонтальной шкале (последняя правая точка; N – номер последней точки).

7. Повторить пункты 4 и 5 с тем лишь изменением, что теперь надо опускать иглу с шагом 1 см и производить горизонтальные правые отсчеты , и т.д. Возвращение иглы в нулевую точку ( ) свидетельствует о правильности измерений. В противном случае следует повторить измерения. Результаты измерений ( ) и расчетов по формулам раздела 1.3.2 занести в таблицу 3.

Примечание. При выполнении лабораторного практикума методом компьютерного моделирования работы по п.п. 1-2 и 7 не выполняются.

1.3.5. Содержание отчета и его форма

Отчет должен содержать схему и описание лабораторного испытательного стенда, основные теоретические сведения, графическое изображение расчетных и экспериментальных зависимостей z = z(r). Результаты замеров и вычислений вносятся в отчет в виде таблицы 3.

Таблица 3

Результаты замеров и вычислений

Номер точки	1	2	3	4	5	6
Отсчет по горизонтальной шкале справа, см
Ордината опытная, см
Расстояние от оси вращения, см
Опытные значения,
Расчетная ордината, см
