2.2.3. Задача № 4 для самостоятельного решения

Торцовый зазор между поверхностью диска диаметром и плоскостью составляет величину b (рис. 29).

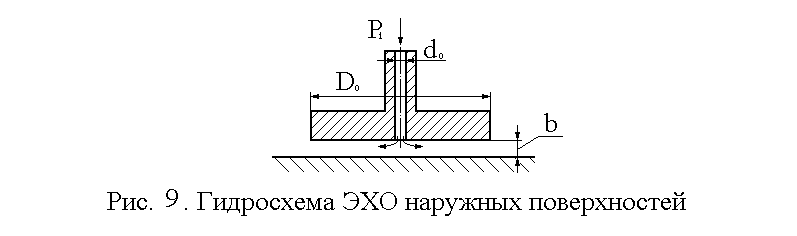

Рис. 29. Гидравлическая схема ЭХО наружных

поверхностей

Рабочая жидкость, динамическая вязкость которой равна = 1,5 П, подается к центру зазора по трубке с внутренним диаметром и под избыточным давлением . Требуется:

1) построить эпюру давления по радиусу r диска;

2) вычислить силу давления рабочей жидкости на диск;

3) вычислить расход рабочей жидкости через зазор (скоростными напорами и потерей входа в зазор пренебречь).

Другие исходные данные для самостоятельного решения по вариантам приведены в таблице 17.

Таблица 17

Варианты исходных данных для расчета к задаче № 4

№№	П а р а м е т р ы
вар.	, мм	, мм	b , мм	, кПа
1	2	3	4	5
1.				90
2.			0,8	120
3.	30	5,0		150
4.				90
5.			1,0	120

Окончание табл. 17

1	2	3	4	5
6.	30	5,0	1,0	150
7.				90
8.			0,8	120
9.		8,0		150
10.				90
11.			1,0	120
12.				150
13.				90
14.			0,8	120
15.		5,0		150
16.				90
17.			1,0	120
18.	40			150
19.				90
20.			0,8	120
21.		8,0		150
22.				90
23.			1,0	120
21.				150
