1.4.4. Содержание отчета и его форма
Отчет должен содержать схему и описание прибора Рейнольдса, основные сведения из теории и расчетные формулы. Результаты замеров и вычислений вносятся в отчет в виде таблицы 4.
Таблица 4
Результаты замеров и вычислений
Положение вентиля |
1 |
2 |
3 |
4 |
Температура воды,
|
|
|
|
|
Кинематический коэффициент вязкости , |
|
|
|
|
Число качаний водомера, n
|
|
|
|
|
Время цикла наполнения t, с
|
|
|
|
|
Объем бака водомера w,
|
|
|
|
|
Расход воды ,
|
|
|
|
|
Средняя скорость воды v, см/с
|
|
|
|
|
Число Рейнольдса Re = vd/
|
|
|
|
|
Режим течения воды
|
|
|
|
|
1.5. Лабораторная работа №5. Определение коэффициента вязкости жидкости методом пуазейля
Цель работы – изучение основных законов движения жидкости при ламинарном режиме течения и определение динамического коэффициента вязкости жидкости.
Содержание работы – определение динамического коэффициента вязкости воды при помощи прибора Рейнольдса и сравнение его с теоретическим значением.
1.5.1. Теоретические основы
Ламинарное движение является строго упорядоченным, слоистым течением без перемешивания жидкости. При ламинарном режиме течения жидкости в трубе в ней возникают силы трения и она начинает двигаться как бы цилиндрически бесконечно тонкими слоями с различными скоростями (рис. 7).

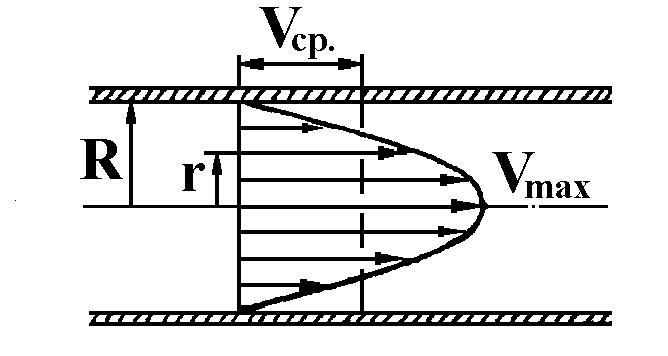

Рис. 7. Распределение скоростей в ламинарном потоке
На оси трубы скорость имеет максимальную значение. На поверхности стенок трубы скорость течения равна нулю. Слои жидкости, движущиеся с меньшей скоростью, тормозят движение слоев, имеющих большую скорость.
Теория ламинарного течения жидкости основывается на законе вязкого трения Ньютона
, ( 5.1 )
где - касательное напряжение;
- динамический коэффициент вязкости;
- градиент скорости.
Это трение между слоями жидкости является единственным источником потерь энергии в данном случае. Свойство жидкости, благодаря которому при ее движении проявляются силы трения, называют вязкостью. Вязкие жидкости обладают способностью сопротивляться касательным усилиям, возникающим в ней при движении. Силы трения в жидкости возникают в результате воздействия межмолекулярных сил, при этом слой жидкости, движущийся с большей скоростью, увлекает за собой соседний слой жидкости, движущийся с меньшей скоростью, и наоборот. В результате сил трения происходит преобразование гидравлической энергии в тепловую. Различают вязкость динамическую () и кинематическую ().
Динамический коэффициент вязкости имеет единицу измерения паскаль-секунда (Па с). До этого единицей измерений динамического коэффициента вязкости являлся Пуаз (П). Пуазом называют силу трения в динах, приходящуюся на 1 площади двух движущихся слоев жидкости при условии, что они находятся на расстоянии друг от друга 1 см и имеют относительную скорость 1 см/с.
Связь между единицами вязкости:
1Па с = 10 П = 0,10193 0,102 .
Кинематический коэффициент вязкости - это отношение динамической вязкости к плотности жидкости , а именно, = /. Единицей измерения кинематической вязкости является . До этого единицей измерения кинематической вязкости являлся Стокс (Ст).
1 Ст = 1 = 100 сСт (сантистокс).
Распределение скоростей по сечению трубы в ламинарном потоке подчиняется закону Стокса и является параболическим
, ( 5.2 )
где l – длина участка трубы;
( ) – потери напора на трение на рассматриваемой длине;
R – радиус трубы;
r – текущий радиус (координата).
При r = 0 получаем выражение для определения максимальной скорости на оси трубы
. ( 5.3 )
Объемный расход жидкости при ламинарном течении найдем из уравнения расхода :
dQ = 2 RVdr, ( 5.4 )
где dr – толщина элементарного слоя жидкости.
Подставляя в уравнение (5.4) выражение для скорости (5.2) и интегрируя, получим
. ( 5.5 )
Формула (5.5) была впервые получена экспериментально Пуазейлем в 1840 г. Преобразуя формулу (5.5), можно найти зависимость для определения динамического коэффициента вязкости жидкости
, ( 5.6 )
где - потеря напора, обусловленная силами вязкости.
Таким образом, чтобы определить динамический коэффициент вязкости достаточно при известных геометрических размерах l и r замерить расход жидкости Q и разность показаний пьезометров , после чего по формуле (5.6) вычислить динамический коэффициент вязкости .
Лабораторная работа выполняется на приборе Рейнольдса, схема (рис. 6) и описание которого приведены в разделе 1.4.2.
