3.5.4. Расчет гидродинамических параметров протяжного станка при выполнении операции холостого хода протяжки
В соответствии с принципиальной гидравлической схемой, приведенной на рис. 35, операцию холостого хода (возврат протяжки в исходное положение) начинают с включения электромагнита Y8 и реверса насоса 6. При этом гидрораспределитель 2 переключается вправо, рабочая жидкость от насоса 6 подводится под давлением через гидрораспределитель 2 в поршневую и штоковую полости силового гидроцилиндра 1, который перемещает свой шток-поршень влево и возвращает протяжку в исходное положение. При этом распределитель 18 переключается в левую позицию (смещается вправо) и соединяет масляный бак через обратный клапан 20 с приемной магистралью насоса 6.
Характеристика реверсивного регулируемого насоса 6 (при его объемном КПД ) апроксимируется кусочно-линейной функцией, приведенной в таблице 21. Пользуясь значениями узловых точек, строим расходную характеристику реверсивного регулируемого насоса 6, которая представлена на рис. 42.
Для нахождения гидродинамических параметров привода в период выполнения холостого хода преобразуем данный участок принципиальной гидравлической схемы протяжного станка к эквивалентной расчетной схеме (рис. 43).
Расчетная эквивалентная схема (рис. 43) содержит четыре участка простых трубопроводов (1-2, 2-3, 4-2 и 6-5), соединенных между собой последовательно и с разветвлением. Трубопроводы 1-2 и 6-5 соединены между собой последовательно через насос 6, а трубопровод 2-3 через силовой гидравлический цилиндр 1 образует с трубопроводом 4-2 дифференциальную связь. При этом расходы рабочей жидкости в трубопроводах 2-3 и 4-2 связаны соотношением

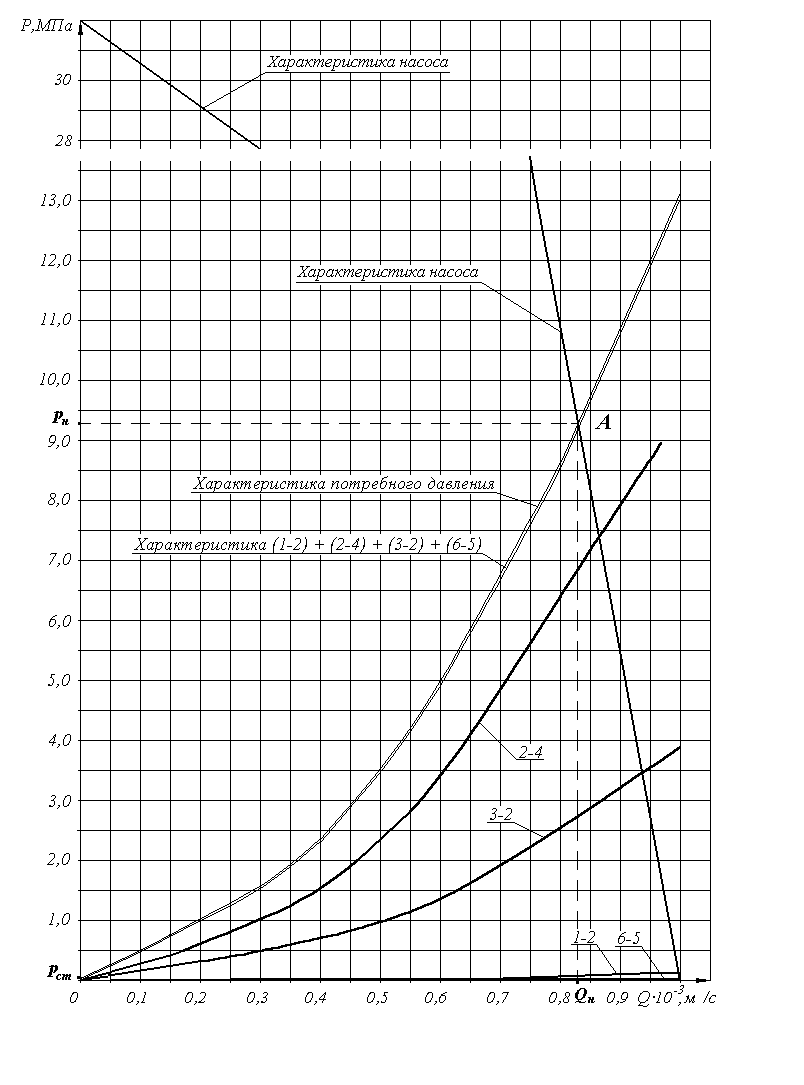

Рис. 42. Гидродинамические характеристики
гидропривода при выполнении холостого
хода протяжки

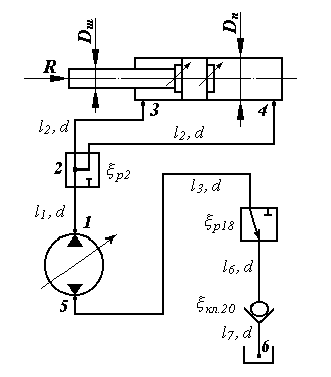

Рис. 43. Эквивалентная расчетная схема гидропривода
в период выполнения холостого хода протяжки
, (3.62)
откуда с учетом взаимосвязи
, (3.63)
окончательно получаем
; (3.64)
, (3.65)
где - площадь шток-поршня силового гидроцилиндра со стороны поршневой камеры;
- площадь шток-поршня со стороны штоковой камеры.
Взаимосвязь давлений рабочей жидкости в узловых точках гидросистемы записывается в виде
; (3.66)
; (3.67)
; (3.68)
; (3.69)
; (3.70)
. (3.71)
Решая совместно уравнения (3.66)-(3.71) с учетом выражений (3.63)-(3.65), находим
, (3.72)
или
.(3.73)
Анализ уравнения (3.72) показывает, что давление в насосе складывается из суммы статической нагрузки на силовом гидравлическом цилиндре , подпора давления масла в баке и потерь давления в простых трубопроводах 1-2, 2-3, 4-2 и 5-6 (суммы характеристик простых трубопроводов, соединенных последовательно). Поэтому, воспользовавшись графо- аналитическим методом, рассчитаем значения гидродинамических параметров простых трубопроводов с учетом корректирующих поправок (см. таблицу 25), построим их характеристики (рис. 42) и, после графического сложения характеристик простых трубопроводов, получим суммарную характеристику потребного давления.
Таблица 25
№№ трубопр. |
|
|
МПа |
МПа |
МПа |
|
0,637 |
41,12 |
0,026 |
- |
- |
1-2 |
0,800 |
126492 |
0,081 |
- |
- |
|
1,000 |
124400 |
0,124 |
- |
- |
|
0,159 |
173,9 |
- |
0,443 |
- |
2-4 |
0,400 |
154644 |
- |
1,584 |
- |
|
0,800 |
143611 |
- |
5,882 |
- |
|
1,000 |
140490 |
- |
8,991 |
- |
|
0,212 |
173,9 |
- |
|
0,332 |
3-2 |
0,400 |
159779 |
- |
- |
0,690 |
|
0,800 |
147967 |
- |
- |
2,557 |
|
1,000 |
144562 |
- |
- |
3,903 |
6-5 |
1,000 |
11,27 |
0,0112 |
- |
- |
|
|
Точка пересечения характеристик потребного давления гидросети и насоса (рабочая точка А, рис. 42) будет описывать условия их совместной работы в период холостого хода протяжки. При расчете параметров простых трубопроводов будем учитывать, что при ламинарном режиме течения жидкости характеристики простых трубопроводов имеют линейный вид и для их построения достаточно всего двух точек: при ; и при , рассчитываемому по уравнениям, аналогичным (3.23) и (3.25). Значение для насоса определяется выражением (3.25) и составляет величину , а избыточное давление в узловой точке 6 (на входе всасывающей магистрали в масляном баке) примем равным . Для случая турбулентного течения жидкости при построении характеристик простых трубопроводов необходимо выполнить расчеты по уравнениям, аналогичным (3.23) и (3.26). В соответствии с техническими характеристиками аксиально-поршневых насосов для исключения в них режима кавитации минимальное абсолютное давление на входе в насос не должно быть ниже , откуда следует, что величина избыточного давления на входе в насос будет равна
. (3.74)
Подставляя значение из выражения (3.74) в уравнение (3.66) при условии , находим
. (3.75)
Выполнение условия (3.75) при максимальной подаче аксиально-поршневого насоса возможно только в том случае, если диаметр всасывающего трубопровода 6-5 будет составлять не менее . В таблице 25 представлены результаты расчетов гидродинамических параметров при ламинарном и турбулентном режимах течения рабочей жидкости в простых трубопроводах гидропривода в период холостого хода протяжки. Характеристики рабочей точки А при выполнении операции холостого хода протяжки в соответствии с рис. 42 составляют
; .
Мощность гидропривода, затрачиваемая на выполнение данной операции находится по формуле
. (3.76)
Скорость перемещения шток-поршня при выполнении операции холостого хода протяжки определяется уравнением
(3.77)
Полезная мощность гидропривода при выполнении операции холостого хода протяжки определяется выражением
. (3.78)
КПД гидропривода при выполнении данной операции составляет
. (3.79)
Длительность перемещения протяжки в период рабочего хода находится по формуле
. (3.80)

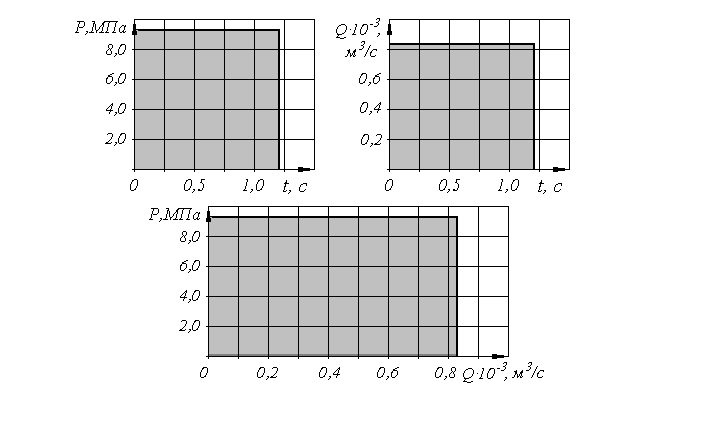

Циклограммы работы гидропривода при выполнении операции холостого хода протяжки представлены на рис. 44.
Рис. 44. Циклограммы , и
при холостом ходе протяжки
