1.7.2. Методика выполнения эксперимента

Под градуировкой ротаметра понимают выявление зависимости или где H - шкала прибора (ротаметра). В результате градуировки ротаметра должна быть установлена экспериментальным путем зависимость между расходом жидкости через ротаметр и делениями шкалы, против которых устойчиво устанавливается верхний уровень поплавка ротаметра при течении через него определенного расхода жидкости.

Работа выполняется на приборе Д. Бернулли (рис. 12), состоящем из центробежного насоса, питательного бака, трех автономных, параллельно расположенных опытных участков трубопровода и набора пьезометров.

Во время проведения опытов вода в системе циркулирует непрерывно. Измерение расхода жидкости осуществляется при помощи ротаметров X и Y, установленных на нагнетательной линии, которые перед началом работ градуируют, используя для

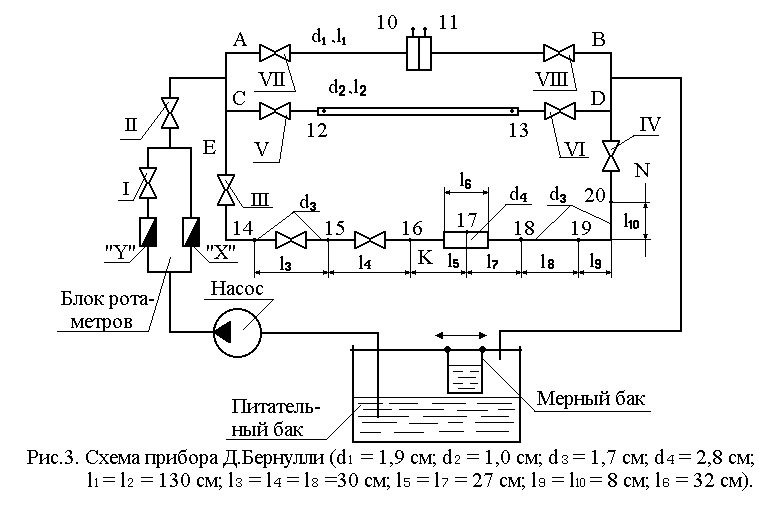

Рис.12. Схема лабораторной установки Д.Бернулли

этого мерный сосуд, вмонтированный в бак. Расход жидкости определяется путем измерения времени наполнения  мерного бака известного объема (V = 3л). Обязательным условием качественного проведения градуировки ротаметра является устойчи-вое положение верхнего уровня поплавка ротаметра относительно заданного деления шкалы ротаметра H. Выводы из расчетных сечений от всех пьезометрических трубок сосредоточены на общем щите со шкалой для отсчета высоты уровня в трубках. Все пьезометры имеют общий нуль отсчетов. Направление потока жидкости и его расход регулируются при помощи соответствующих кранов и вентилей. На схеме прибора Д. Бернулли (см. рис. 12) показаны значения диаметров всех участков трубопровода и координаты центров рассматриваемых сечений на участке.

1.7.3. Порядок выполнения работы

Блок ротаметров X и Y, установленных в гидравлическую систему прибора Д. Бернулли параллельно, расположен между насосом и системой кранов I и II. При проведении градуировки ротаметров жидкость подается от насоса через ротаметры (один или оба) в магистраль А-В и затем, после крана VIII направляется через сливную магистраль в мерный бак.

Для выполнения лабораторной работы необходимо:

1. Открыть вентиль II, краны VII и VIII. Вентиль I, краны III,IV,V и VI должны быть закрыты.

2. Включить насос.

3. Краном VIII, обеспечить минимально возможное устойчивое положение поплавка ротаметра Х.

4. Измерить время  наполнения мерного бака и зафиксировать положение верхнего уровня поплавка ротаметра Х относительно шкалы ротаметра.

5. Постепенно открывая кран VIII повторить работы по п.п. 3 и 4. Необходимо сделать не менее пяти замеров и на различных расходах, причем последний замер должен производиться в диапазоне делений ротаметра Х.

6. Дополнительно открыть кран I.

7. Добиться устойчивого положения верхнего уровня поплавка в ротаметре Y, не изменяя практически положения крана VIII.

8. Определить время наполнения мерного бака и зафиксировать высоту поплавка в ротаметре Y.

9. Постепенно открывая кран VIII повторить работы по п.п. 7 и 8. Количество замеров при этом должно быть не менее пяти, последний замер должен производиться в диапазоне делений ротаметра Y.

10. Отключить насос.

11. Закрыть вентили I и II, краны VII и VIII.

12. Определить расходы жидкости и .

13. Построить в журналах лабораторных работ градуировочные кривые и .

Примечание. При выполнении лабораторного практикума методом компьютерного моделирования работы по п.п. 1-3, 6-7 и 10-11 не выполняются.
