4. Приближенный энергетический метод
4.1. Исходные уравнения
Ниже излагаются основы приближённого энергетического метода (метода верхней оценки) как метода нашедшего наиболее широкое применение в инженерной практике.
Удельная мощность пластической деформации Ny и удельная работа пластической деформации Ap в элементарном объёме тела определяется выражением:
(4.1)
Здесь ( )0, (ei)0 и ( )1, (ei)1- начальные и конечные значения интенсивности скоростей деформаций i интенсивности конечных (логарифмических) деформаций ei в рассматриваемом объёме
(4.2)
где и έij- соответственно скорости относительных линейных и сдвиговых деформаций.
.
Мощность и работа пластической деформаций в полном объеме тела V, охваченном пластической деформацией,
; (4.3)
М ощность нагрузок деформирования Р, приходящихся на единицу поверхности, равна сумме мощности внутренних сил Ni и мощности сил контактного трения i, приходящихся на единицу поверхности контакта:
, (4.4)
где
; (4.5)
; (4.6)
; (4.7)
здесь Vg и Vc - соответственно скорость деформирования и скорость скольжения по поверхности контакта, противоположно направленные силам трения k.
Уравнение (4.4) включает дифференциальные уравнения равновесия, соотношения между напряжениями и скоростями деформаций, статические граничные условия деформации , условие пластичности.
Следовательно, если бы мы имели аналитические зависимости, отражающие действительные поля деформаций или скоростей деформаций или напряжений в виде , позволяющем получить конечное решение , задача была бы решена.
Действительными скоростями, перемещениями и напряжениями называют те , которые удовлетворяют всем уравнениям пластического равновесия и всем граничным условиям деформации. Однако в связи с большими математическими трудностями, при решении задач практически всегда используют различные аппроксимации действительных полей приближенными, разрывными, кинематически или статически допустимыми полями.
Кинематически возможными скоростями, перемещениями и напряжениями называют те, которые удовлетворяют условию сплошности (условию несжимаемости) материала и кинематическим граничным условиям.
В данной работе рассматриваются только кинематические решения.
С истеме уравнений пластического равновесия не противоречат разрывы скоростей и перемещений в теле, если они возникают в неограниченно тонких слоях, называемых

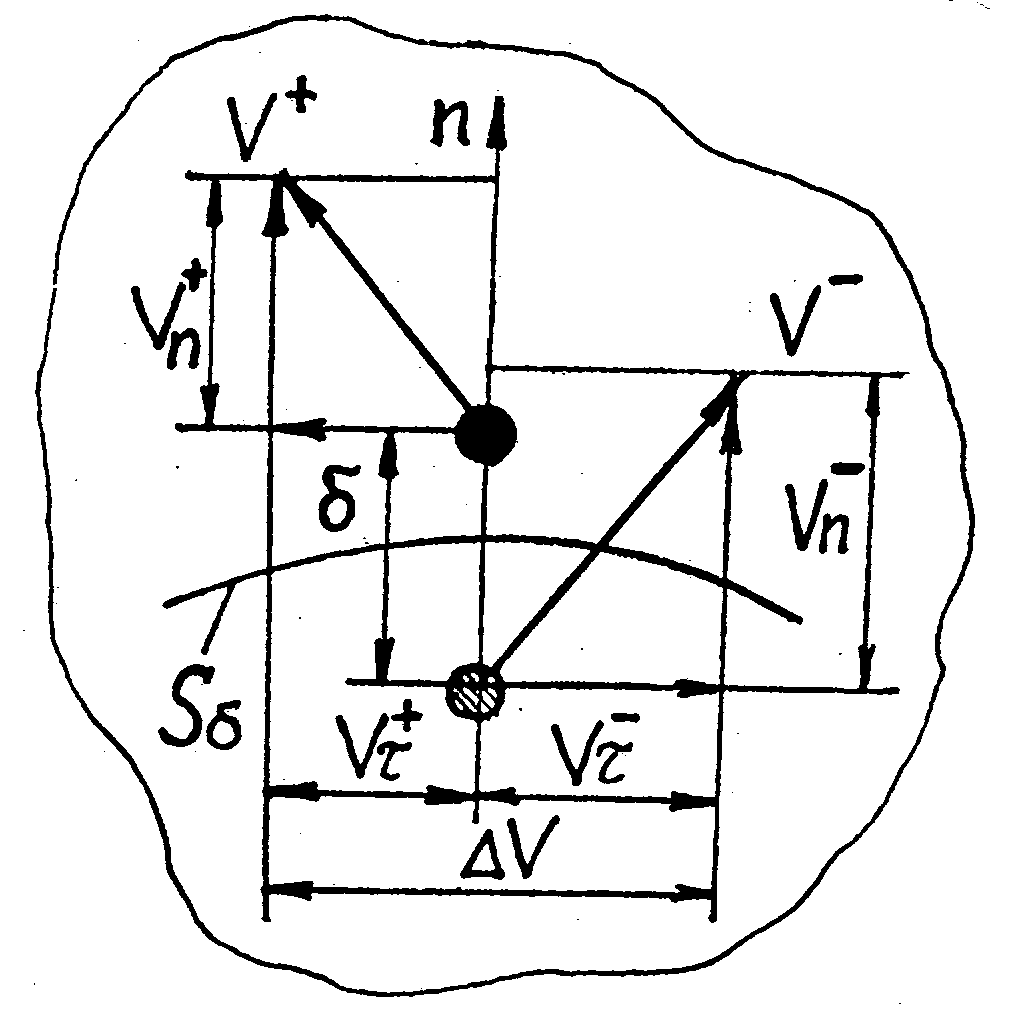

Рис. 4.1
поверхностями разрыва скоростей, и если сохраняемая сплошность материала, обеспечиваемая непрерывностью скоростей, нормальных к поверхности разрыва (рис. 4.1)
, (4.8)
здесь и - нормальные составляющие к поверхности разрыва скоростей перемещения точек перед этой поверхностью и за ней.
Разрыв касательных составляющих скоростей точек перед поверхностью разрыва и за ней будет
. (4.9)
С учетом вышеперечисленного, можно записать равенство
(4.10)
где
и , (4.11)
здесь - мощность, развиваемая максимальными касательными напряжениями на всех поверхностях разрыва .
(i)с - средняя величина интенсивности напряжений.
Методы расчёта нагрузок, деформаций, температур в процессах пластического деформирования по равенству мощностей всех сил на кинематически возможных перемещениях называются энергетическими.
При решении задач обработки металлов давлением, связанных с большими деформациями, целесообразно применять равенство мощностей. Соответствующие расчёты разработаны наиболее полно при рассматриваемых ниже исходных допущениях:
1. Деформируемый материал жёстко-пластичен. Его переход в пластическое состояние определяется величиной интенсивности напряжений i.
2. Деформируемый материал является однородным и изотропным.
3. Деформация материала является плоской.
4. Силы контактного трения не зависят от нормальных давлений.
5. Температурные напряжения и деформации, силы инерции и другие массовые силы пренебрежимо малы.
При указанных допущениях расчёты по равенству мощностей всех сил на кинематически допустимых скоростях приводит к верхним оценкам мощностей и нагрузок деформирования. Поэтому эти методы называют также методами верхних оценок.
Указанные энергетические методы расчётов позволяют также эффективно решать осесимметричные и объёмные задачи по определению нагрузок деформирования и анализа формоизменения с учётом тепловыделения и упрочнения в результате пластической деформации и с учётом контактного трения.
