1. Неуправляемый генератор

Первый способ. Используется ШИМ генератор (PWM Generator) и большую амплитуду внешнего управляющего сигнала – много больше 1. В этом случае ШИМ генератор просто уходит в насыщение. Несущая частота любая.

В торой способ – несущая частота полагается очень маленькой (10^-6) и требуемая частота внутреннего источника синусоидального сигнала ШИМ генератора (PWM Generator).

2. Управляемый генератор

1) Если для управления ШИМ генератором подать регулируемый трехфазный сигнал с большой амплитудой или создать аналогичный управляемый генератор синусоидального сигнала, то получим управляемый инвертор.

2) Пример двух возможных форм задания управляемых генераторов инвертора.

Примечание Блок f(u) – функция пользователя, находится в разделе библиотеки User-Defined Functions, блок Convert в разделе Signal Attributes.

ДОПОЛНЕНИЕ

Pulse Generator (Thyristor)

Создает управляющие импульсы для 6-ти пульсных и 12-ти пульсных тиристорных преобразователей

Библиотека

Control and Measurements/Pulse & Signal Generators (Контроль и измерения/ Импульсные & Генераторы сигналов)

Описание

Блок Pulse Generator выдает две последовательности по 6 импульсов. Они управляют тиристорным преобразователем с двенадцатью импульсами, сделанным из двух трехфазных тиристорных мостов. В установившемся состоянии каждая последовательность импульсов состоит из шести П-импульсов отстоящих на 60^о.

Первую последовательность импульсов (PY) посылают в 6-пульсный мост, подключенный ко вторичной соединенной звездой (Y) обмотке трансформатора Y/Y/Δ. Вторую последовательность импульсов (PD) посылают в 6-пульсный мост, подключенный ко вторичной соединенной треугольником (Δ) обмотке трансформатора Y/Y/Δ. Импульс PD может опережать или отставать от импульса PY на 30^о электрических, в зависимости от конфигурации соединения обмотки Δ трансформатора.

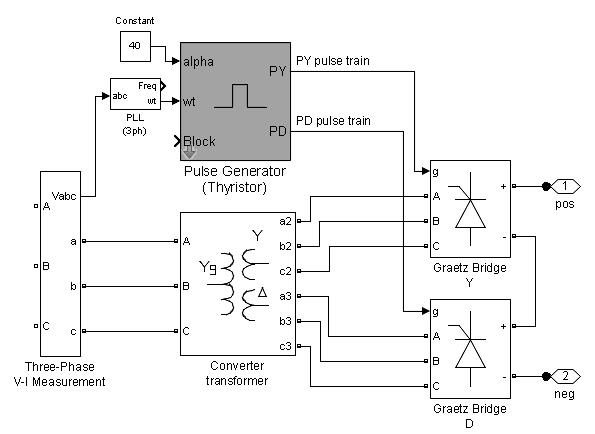

Следующий рисунок показывает пример Pulse Generator (Тиристорный) блок, связанный с 12-ти пульсным тиристорным преобразователем.

Блок Pulse Generator переключается для управления тиристорным преобразователем с шестью импульсами, сделанными из одного трехфазного тиристорного моста. В этой конфигурации последовательность импульсов PD не создается и на выходе блока только последовательность импульсов PY. Последовательность импульсов переименована в P и управляет 6-ти плечевым мостом, связанным с трансформатором, без изменения фазы между первичной и вторичной обмоткой.

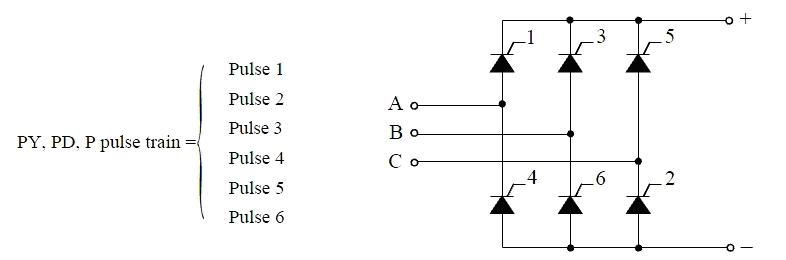

Импульсы в последовательности импульсов соответствуют естественному порядку включения тиристоров трехфазного моста, как показано на следующем рисунке.

Таблица ниже дает коммутацию напряжения тиристоров согласно соединению трансформатора. Связь трансформатора отражает изменение фазы между источником переменного напряжения и тиристорами.

Тиристор, который будет включен	1	2	3	4	5	6
Тиристор, который будет выключен	5	6	1	2	3	4
Коммутируемое напряжение для соединения Y-Y	Vac	Vbc	Vba	Vca	Vcb	Vab
для Y-Δ1 (отставание)	-Vc	Vb	-Va	Vc	-Vb	Va
для Y-Δ11 (опережение)	Va	-Vc	Vb	-Va	Vc	-Vb

Блок Pulse Generator управляется сигналом с углом отпирания альфа и синхронизированным. Угол отпирания изменяется между 0 и 2π, синхронизирован на пересечениях нуля основной (положительной полуволны) фазы A первичного напряжения трансформатора преобразователя. Сигнал обычно приходит из системы фазового регулирования (PLL).

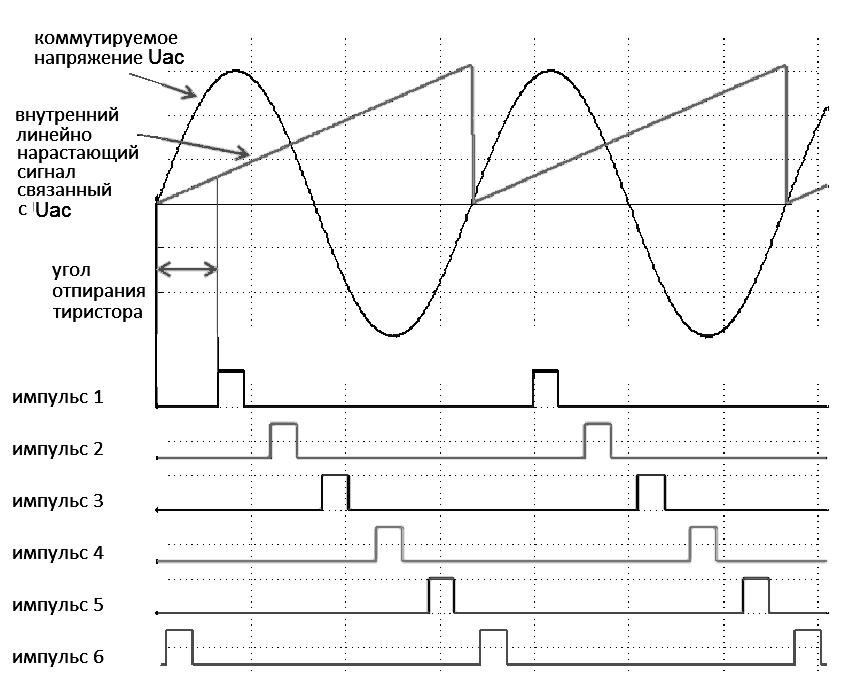

Блок Pulse Generator производит внутренние связи линейно возрастающего сигнала, чтобы управлять импульсом. Альфа - угол отпирания выражен в электрических градусах, на которые импульс отстает от ноля его коммутируемого напряжения. Рисунки показывают, как создается последовательность импульсов PY.

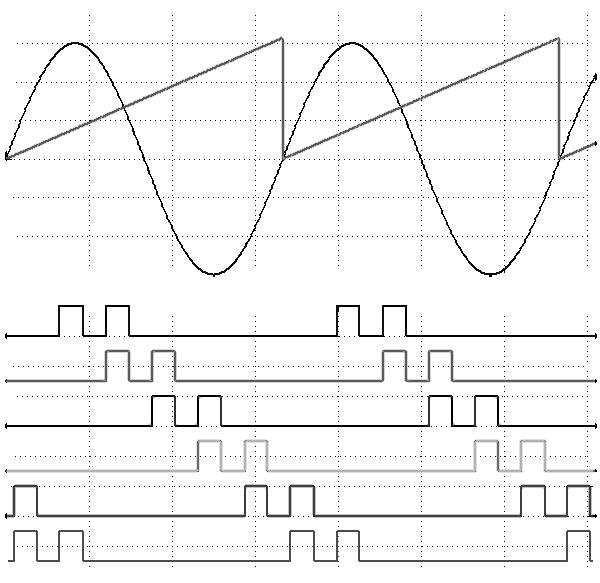

В блоке Pulse Generator можно задать двойные импульсы. В этом случае два импульса посылаются на каждый тиристор: первый импульс – это угол отпирания альфа, и затем второй импульс - на 60^о позже, когда включен следующий тиристор (см. рис.)
