Моделирование нелинейных систем автоматического управления

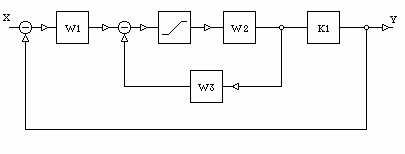

Исследуйте влияние величины входного сигнала Х на колебания нелинейной системы. Выберите соответствующие решатели для моделирования.
Вариант 1
; T1 = 2 c; T2 = 1 c;
; k2 = 10; T3 = 0.5 c; T4 = 0.1 c.
____________________________________________________________________________
В ариант 2
K = 2.3
; k = 600; T1 = 2.88 c;
; T2 = 0.4 c; T3 = 25 мc.
____________________________________________________________________________
Вариант 3
K1 = 0.005;
; k1 = 30; T1 =0.005 c;
; k2 =140; T2 =0.4 c;
; k3 = 0.5.
_ ___________________________________________________________________________
В ариант 4
K1 = 0.01;
; k1 = 10; T1 =3.4 c;
; T2 =1.4; T3 =0.4 c;
; k3 = 1.5.
_ ___________________________________________________________________________
Вариант 5
; k = 25; T = 0.88 c; = 0.3;
; T2 = 0.4 c; T3 = 0.025 c.
____________________________________________________________________________
Вариант 6
; T1 = 0.1 c; K1 = 40
; T2 = 0.25 c; T3 = 0.05 c.
____________________________________________________________________________
В ариант 7
; T1 = 0.1 c; T2 = 0.05 c; K1 = 1.5
; T3 = 0.1 c; T4 = 0.01 c; K = 10
ДОПОЛНЕНИЕ
Моделирование систем управления. Control System Toolbox
Input Point – точка входа. Позволяет обозначить точку входа сигнала в любое место блок-схемы. Ввод этот носит условный характер, т.к. предназначен для построения частотных характеристик моделируемой системы. Для установки Input Point в моделируемую блок-схему достаточно щелкнуть правой кнопкой мыши на линии соединения блоков, в появившемся окошке выбрать Linear Analysis Points, а затем точку входа Input Point или выхода Output Point или др.

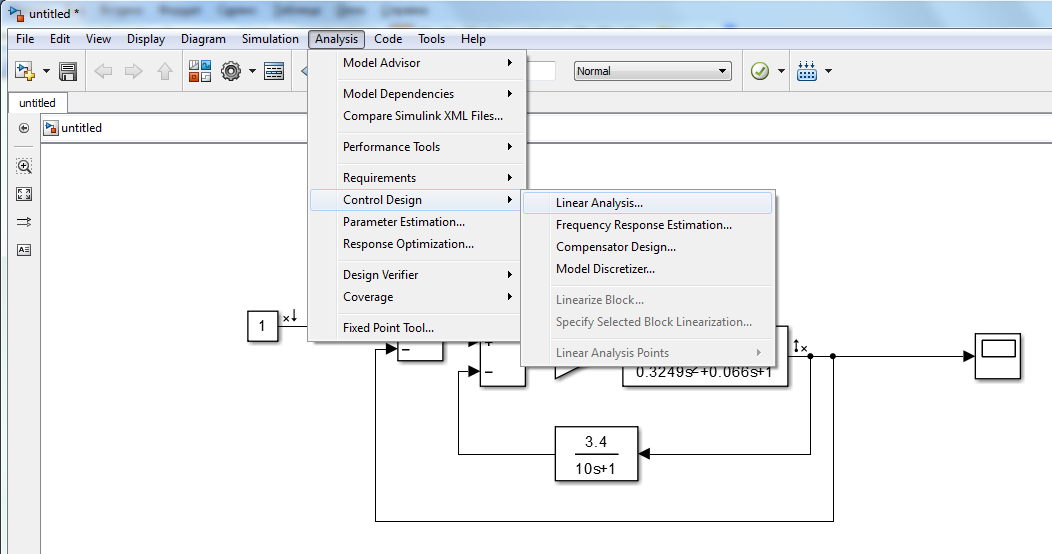

Для построения частотных характеристик обращаемся в основном меню к пункту Analysis, затем Control Design и Linear Analysis.
Загружается Linear Analysis Tool. Это приложение позволяет производить не только построение частотных характеристик, как представлено на рисунке, но и, например, оптимизацию.

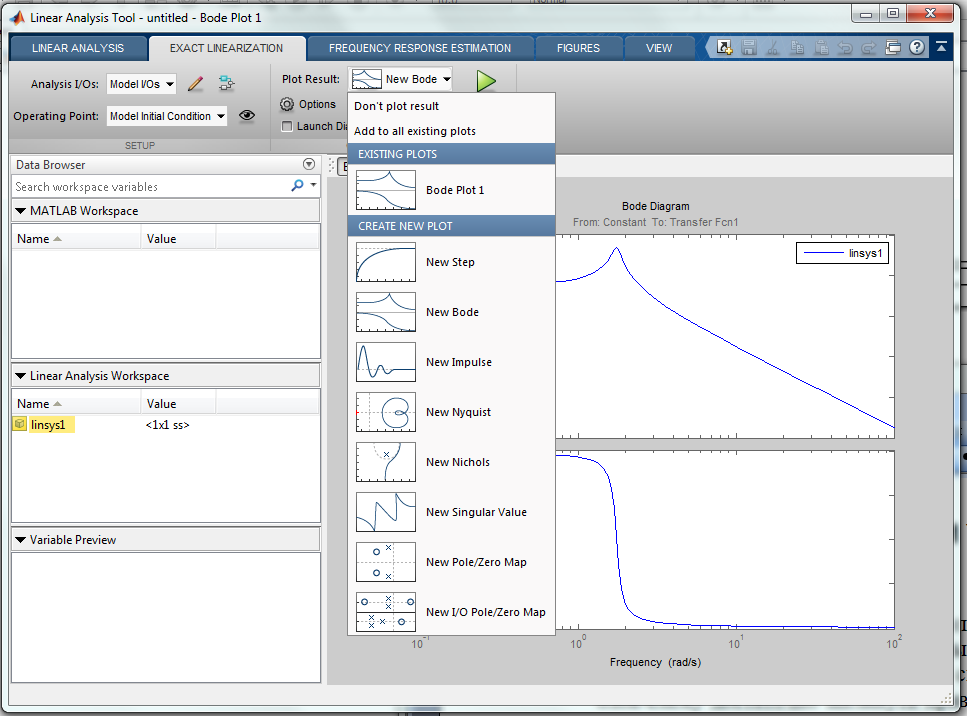

В появившемся окне Linear Analysis Tool щелкаем в строке Plot Result. В появившемся спускаемом меню выбираем требуемую характеристику, например, Bode, а для ее построения щелкаем кнопку кнопку Linearize. После вычислений появится окно Bode Plot 1. Правой кнопкой мыши щелкаем на экране. В появившемся меню выбираем Grid для построения сетки.
Control System Toolbox позволяет рассчитывать следующие характеристики:
Step - реакция на скачок; вычисляет переходный процесс в линейной системе при воздействии на вход единичного сигнала. Начальное состояние - нулевое (в пространстве состояний). Модель может быть непрерывной или дискретной.
Impulse - реакция на импульс; вычисляет импульсную характеристику линейной системы. На вход подается дельта-функция Дирака. Начальное состояние - нулевое (в пространстве состояний). Модель может быть непрерывной или дискретной.
Bode – амплитудно-частотная и фазо-частотная характеристики (график Bode); применяются для анализа устойчивости систем автоматического регулирования, определения запаса по амплитуде и фазе и т.д.
Nyquist – амплитудно-фазовая характеристика (диаграмма Найквиста (Nyquist)); применяются для анализа устойчивости систем автоматического регулирования, определения запаса по амплитуде и фазе и т.д.
Nichols – диаграмма Никольса (Nichols); вычисляет частотную характеристику линейной (линеаризованной) системы в координатах Николса. Диаграммы Nichols используются для построения характеристик замкнутых контуров по разомкнутым, для непрерывных или дискретных систем.
Singular Value - график сингулярных значений линейной системы. Для непрерывных систем с передаточной функцией H(s) вычисляются сингулярные значения H(j) как функции частоты . Для дискретных систем с передаточной функцией H(z) и шагом дискретизации Ts вычисляет сингулярные значения для полосы частот между 0 и частотой N = /Ts.
Pole/Zero - отображение нулей и полюсов непрерывной или дискретный линейной модели. На графике полюса обозначены “x”, а нули “o”.
