6.5 Конические колеса
(Выборка из - Конструирование узлов и деталей машин : учеб. пособие для вузов / П. Ф. Дунаев, О. П. Леликов. - 6-е изд. испр.. - М. : Высш. шк., 2000. - 447 с.)
Применяются следующие типы в зависимости от внешнего диаметра вершин:
При dae≤120 мм
а) применятся при δ<30°; б) применяется при δ>45°; при 30°<δ<45° можно применять любой вариант.

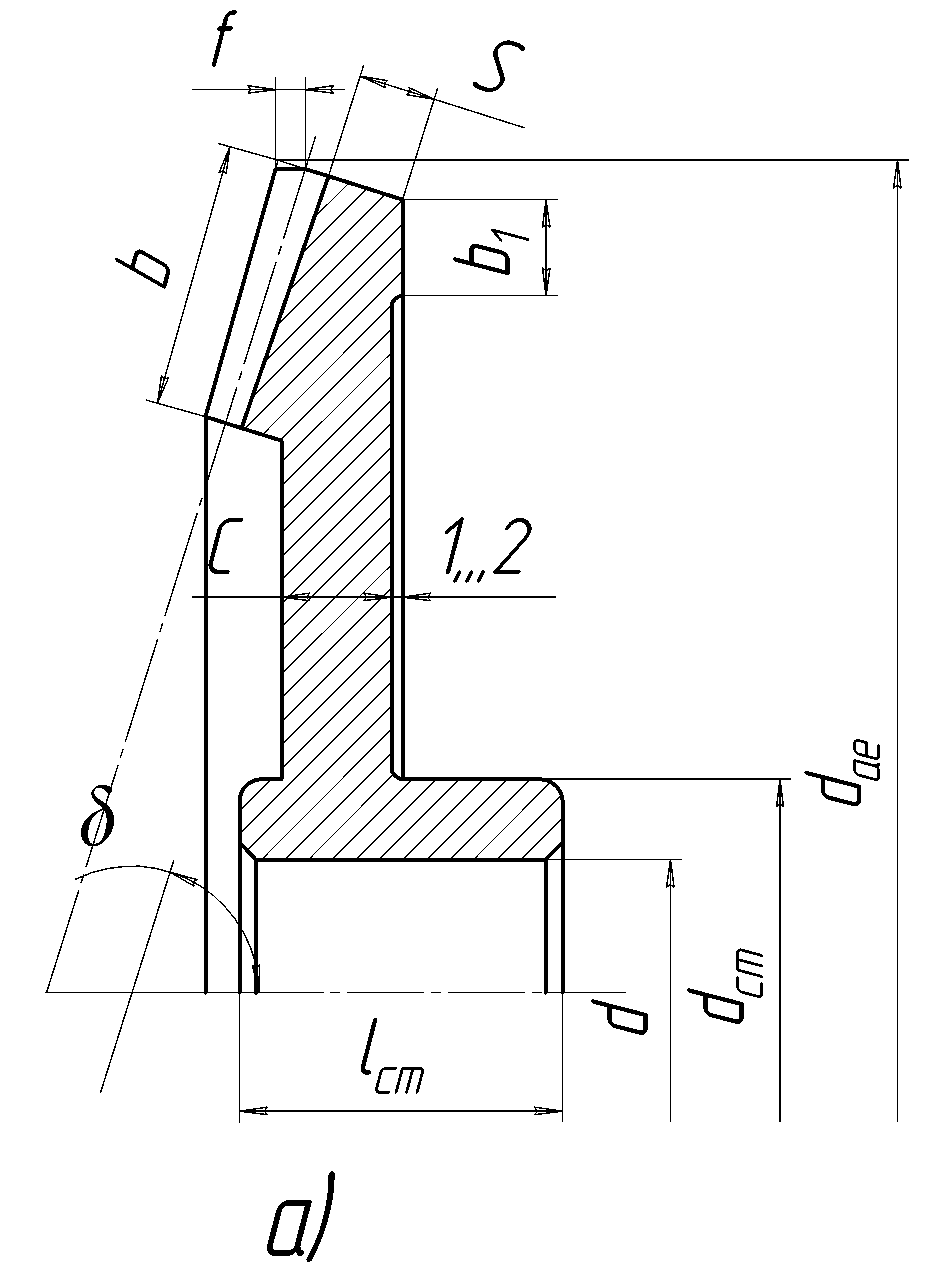

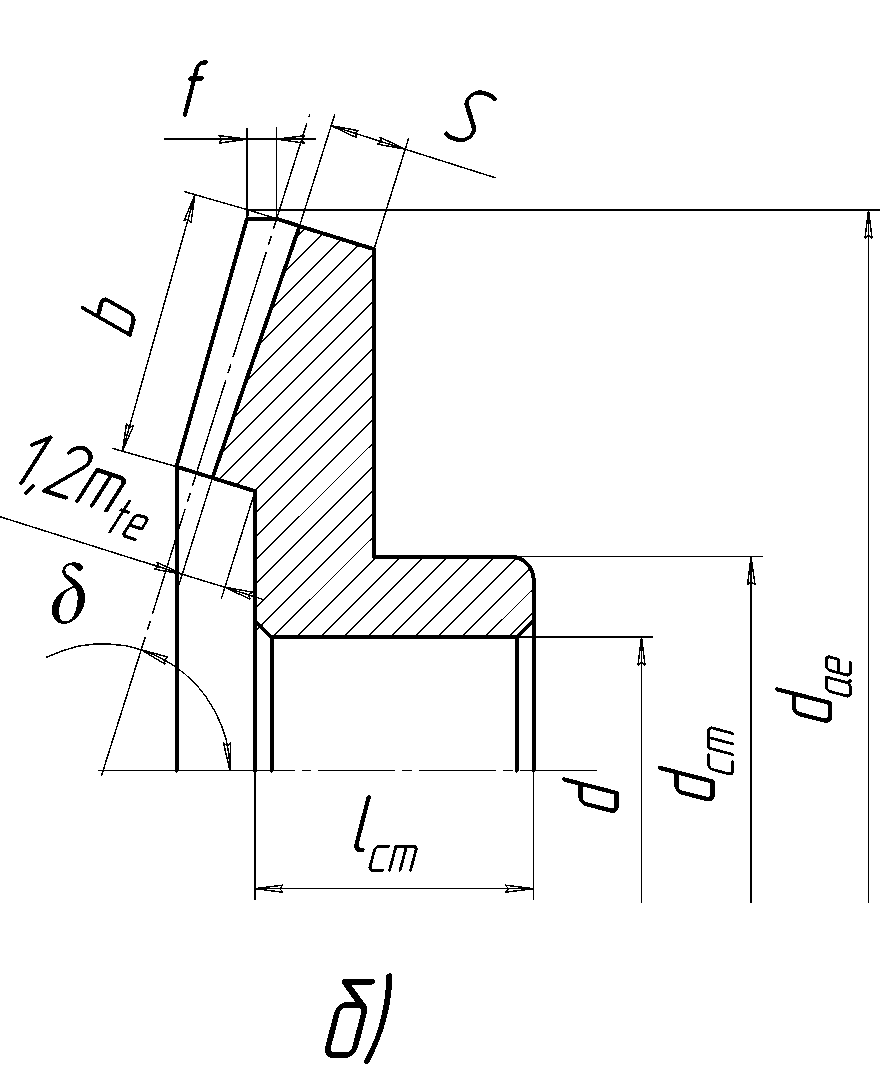

Рисунок 6.5.1 – Конические колеса при dae≤120 мм
При dae>120 мм
а) единичное и мелкосерийное производство; б) крупносерийное производство
Рисунок 6.5.2 – Конические колеса при dae>120 мм
При dae>180 мм колеса рекомендуется выполнять составными
а) болтовое соединение; б) заклепочное содениение.
Рисунок 6.5.3 – Конические колеса при dae>180 мм
Основные размеры определяются по следующим формулам:
Исходными данными являются:
me – внешний окружной модуль передачи, мм;
d – диаметр ступицы вала под колесом, мм.
Диаметр ступицы колеса:
, мм (6.5.1)
Длина ступицы:
, мм (6.5.2)
Ширина торцов зубчатого венца:
, мм (6.5.3)
Толщина диска:
, мм (6.5.4)
Фаска:
, мм (6.5.5)
Радиус скруглений R берется 7…9 мм.
Штамповочные уклоны γ≥7°.
7 Расчет соединений
(Выборка из - Курсовое проектирование деталей машин : [Учеб. пособие для машиностроит. спец. техникумов] / С. А. Чернавский [и др.]. - 2-е изд. , перераб. и доп. - М. : Машиностроение, 1988. - 414 с)
7.1 Расчет шпонок
7.1.1 Теория
Выбор шпонок производят исходя из назначения и диаметра вала ступицы в месте посадки шпонки – по таблице 7.1.
Шпонки рассчитывают на срез и на смятие. При расчете на смятие формула может принимать вид (для исполнения 1):
, МПа (7.1.1)
где T – крутящий момент, Н·м;
d – диаметр вала, мм;
- длина шпонки, мм;
b – ширина шпонки, мм;
h – высота шпонки, мм;
t1 – глубина шпоночного паза в валу, мм;
- допускаемое напряжения смятия, МПа;
Для исполнения 2:
, МПа (7.1.2)
Для исполнения 3:
, МПа (7.1.3)
При стальной ступице и спокойной нагрузке МПа; при колебаниях нагрузки МПа; при ударной нагрузке МПа.
При расчете не срез формула:
(7.1.4)
где - допускаемое напряжения на срез, МПа;
(7.1.5)
Если данные условия не выполняются, можно установить 2 шпонки, при этом увеличивается в два раза.

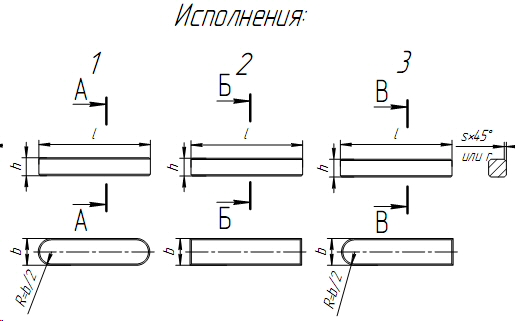

Рисунок 7.1.1 – Исполнения шпонок
1. Длину шпонки выбирают из ряда: 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220; 250; 280; 320; 360; 400; 450; 500 мм.
2. Материал – сталь чистотянутая для шпонок по ГОСТ 8787-68. Допускается применять другую сталь с временным сопротивлением разрыву не менее 590 МПа (60 кгс/мм2).
3. Размеры сечений пазов и их предельные отклонения должны соответствовать указанным на черт. 2 и в табл. 2
4. Пример условного обозначения шпонки исполнения 1, размерами b=18 мм, h= 11 мм, l=100 мм:
Шпонка 18х11х100 ГОСТ 23360-78
То же, исполнения 2:
Шпонка 2-18х11х100 ГОСТ 23360-78
Таблица 7.1.1 - Основные размеры
Диаметр вала |
Сечение шпонки b x h |
Шпоночный паз |
Длина l, мм |
|||||||||||
Ширина b |
Глубина |
Радиус закругления r1 или фаска s1 x 45º |
||||||||||||
Свободное соединение |
Нормальное соединение |
Плотное соединение |
Вал t1 |
Втулка t2 |
||||||||||
Вал (Н9) |
Втулка (D10) |
Вал (N9) |
Втулка (Js 9) |
Вал и втулка (Р9) |
Номин |
Пред. откл. |
Номин. |
Пред. откл. |
Не более |
Не менее |
от |
до |
||
От 6 до 8 |
2х2 |
+0,025
|
+0,060 +0,020 |
-0,004 -0,029 |
+0,012 -0,012 |
-0,006 -0,031 |
1,2 |
+0,1 0 |
1,0 |
+0,1 0 |
0,16 |
0,08 |
6 |
20 |
Св. 8 до 10 |
3х3 |
1,2 |
1,4 |
6 |
36 |
|||||||||
Св. 10 до 12 |
4х4 |
+0,030
|
+0,078 +0,030 |
0 -0,030 |
-0,015 |
-0,012 -0,042 |
2,5 |
1,8 |
8 |
45 |
||||
Св. 12 до 17 |
5х5 |
3,0 |
2,3 |
0,25 |
0,16 |
10 |
56 |
|||||||
Св. 17 до 22 |
6х6 |
3,5 |
2,8 |
14 |
70 |
|||||||||
Св. 22 до 30 |
7х7 8х7 |
+0,036 0 |
+0,098 +0,040 |
0 -0,036 |
+0,018
|
-0,015 -0,051 |
4,0 |
+0,2 0 |
3,3 |
+0,2 0 |
16 |
63 |
||
18 |
90 |
|||||||||||||
Св. 30 до 38 |
10х8 |
5,0 |
3,3 |
0,4 |
0,25 |
22 |
110 |
|||||||
Св. 38 до 44 |
12х8 |
+0,043 0 |
+0,120 +0,050 |
0
|
+0,021 -0,021 |
-0,018 -0,061 |
5,0 |
3,3 |
28 |
140 |
||||
Св. 44 до 50 |
14х9 |
5,5 |
3,8 |
36 |
160 |
|||||||||
Св. 50 до 58 |
16х10 |
6,0 |
4,3 |
45 |
180 |
|||||||||
Св. 58 до 65 |
18х11 |
7,0 |
4,4 |
50 |
200 |
|||||||||
Св. 65 до 75 |
20х12 |
+0,052 0 |
+0,149 +0,065 |
0 -0,052 |
-0,026 |
-0,022 -0,074 |
7,5 |
4,9 |
0,6 |
0,4 |
56 |
220 |
||
Св. 75 до 85 |
22х14 |
9,0 |
5,4 |
63 |
250 |
|||||||||
Св. 85 до 95 |
24х14 25х14 |
9,0 |
5,4 |
63 |
250 |
|||||||||
70 |
280 |
|||||||||||||
Св. 95 до 110 |
28х16 |
10,0 |
6,4 |
80 |
320 |
|||||||||
Св.110 до 130 |
32х18 |
+0,062 0 |
+0,080 |
0 -0,062 |
+0,031 -0,031 |
-0,026 -0,088 |
11,0 |
7,4 |
90 |
360 |
||||
Св. 130 до 150 |
36х20 |
12,0 |
+0,3 0 |
8,4 |
+0,3 0 |
100 |
400 |
|||||||
Св. 150 до 170 |
40х22 |
13,0 |
9,4 |
1,0 |
0,7 |
100 |
400 |
|||||||
Св. 170 до 200 |
45х25 |
15,0 |
10,4 |
110 |
450 |
|||||||||
Св. 200 до 230 |
50х28 |
17,0 |
11,4 |
125 |
500 |
|||||||||
Св.230 до 260 |
56х32 |
+0,074 0 |
+0,220 +0,100 |
0 -0,074 |
+0,037 -0,037 |
-0,032 -0,106 |
20,0 |
12,4 |
1,6 |
1,2 |
140 |
500 |
||
Св.260 до 290 |
63х32 |
|
12,4 |
160 |
500 |
|||||||||
Св.290 до 330 |
70х36 |
+0,074 0 |
+0,100 |
0 -0,074 |
+0,037 -0,037 |
-0,032 -0,106 |
22,0 |
14,4 |
180 |
500 |
||||
Св. 330 до 380 |
80х40 |
|
15,4 |
2,5 |
2,0 |
200 |
|
|||||||
Св.380 до 440 |
90х45 |
+0,087 0 |
+0,260 +0,120 |
0 -0,087 |
+0,043 -0,043 |
-0,037 -0,124 |
28,0 |
17,4 |
220 |
500 |
||||
Св. 440 до 500 |
100х50 |
31,0 |
|
250 |
500 |
