6.2 Корпус конического редуктора
(Выборка из - Детали машин : учеб. пособие / И. И. Устюгов. - 2-е изд., перераб. и доп.. - М. : Высш. шк., 1981. - 399 с.)
Рисунок 6.2.1 – Основные размеры корпуса редуктора
Размеры рассчитываются по следующим формулам:
Толщина стенки корпуса
,
принимаем
.
где Re – внешнее конусное расстояние определенное в расчете конической передачи, мм
Толщина стенки крышки корпуса редуктора
,
принимаем
Толщина верхнего пояса корпуса редуктора , принимаем
Толщина пояса крышки редуктора , принимаем
Толщина нижнего пояса корпуса редуктора , принимаем
Толщина ребер жесткости корпуса редуктора
,
принимаем
Диаметр фундаментных болтов , принимаем
(обозначение: Болт М18 ГОСТ 7798-70)
Диаметр болтов, соединяющих крышку и корпус редуктора около подшипников, , принимаем
(обозначение: Болт М14 ГОСТ 7798-70)
Диаметр болтов, соединяющих корпус с крышкой редуктора, можно взять на 2…4 мм. меньше предыдущих болтов
.
(обозначение: Болт М12 ГОСТ 7798-70)
Диаметр болтов для крепления крышек к редуктору , принимаем для быстроходного и тихоходного валов
(обозначение: Болт М10 ГОСТ 7798-70)
Диаметр болтов для крепления крышки смотрового отверстия , принимаем
(обозначение: Болт М8 ГОСТ 7798-70)
Диаметр резьбы пробки (для слива масла из корпуса редуктора) , принимаем
(обозначение: Болт М16х1,5 ГОСТ 16093-81)
Расстояние между дном редуктора и окружностью вершин:
мм.,
принимаем y=45
Конструктивные размеры валов, подшипниковых узлов и компоновка редуктора.
Длины входных (выходных) концов:
Входной (быстроходный) вал:
, принимаем ;
Выходной (тихоходный) вал:
, принимаем .
6.3 Цилиндрические колеса
(Выборка из - Конструирование узлов и деталей машин : учеб. пособие для вузов / П. Ф. Дунаев, О. П. Леликов. - 6-е изд. испр.. - М. : Высш. шк., 2000. - 447 с.)
Применяют следующие типы колес:
Мелкосерийное производство:
Серийное производство:
Крупносерийное производство:
Исходными данными являются:
m – модуль передачи, мм;
d – диаметр ступицы вала под колесом, мм;
b – ширина колеса, мм.
Основные расчетные формулы:
Диаметр ступицы колеса:
,
мм (6.3.1)
Длина ступицы:
,
мм (6.3.2)
Ширина торцов зубчатого венца:
,
мм (6.3.3)
Толщина диска:
,
мм (6.3.4)
Фаска:
,
мм (6.3.5)
Округляется до ближайшей стандартной: 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0
Радиус скруглений R берется 7…9 мм.
6.4 Червячные колеса
(Выборка из - Конструирование узлов и деталей машин : учеб. пособие для вузов / П. Ф. Дунаев, О. П. Леликов. - 6-е изд. испр.. - М. : Высш. шк., 2000. - 447 с.)
Применяют следующие типы червячных колес:
Единичное и мелкосерийное производство (соединение венца со ступицей – болтовое соединение или посадка с натягом):
1 – венец червячного колеса; 2 – ступица червячного колеса; 3 – болт; 4 – гайка; 5 – шайба стопорная.
Рисунок 6.4.1 – Червячные колеса единичного и мелкосерийного производства
Рисунок 6.4.1 а) применяется при размерах dAM2≥300 мм.
Рисунок 6.4.1 б) применяется при размерах dAM2<300 мм. и значительных нагрузках.
Рисунок 6.4.1 в) применяется при размерах dAM2<300 мм. и не значительных нагрузках.
Основные расчетные формулы:
Исходными данными являются:
m – модуль передачи, мм;
d – диаметр ступицы вала под колесом, мм;
b – ширина червячного колеса, мм.
Диаметр ступицы колеса:
, мм (6.4.1)
Длина ступицы:
,
мм (6.4.2)
Толщина венца:
,
мм (6.4.3)
Толщина верхней части ступицы:
,
мм (6.4.3)
Толщина диска:
,
мм (6.4.4)
Толщина заплечика:
,
мм (6.4.5)
Высота заплечика:
,
мм (6.4.6)
Фаска:
, мм (6.4.7)
Округляется до ближайшей стандартной: 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0
Радиус скруглений R берется 7…9 мм.
Серийное производство рекомендуются следующие виды:
В данном способе венец наплавляется на ступицу.
Ступица изготавливается резаньем:

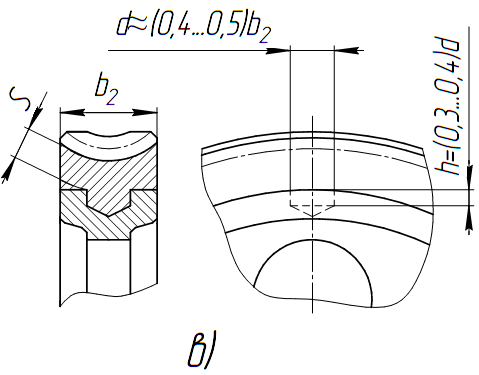

а) паз получается фрезой, ось которой перпендикулярна оси ступицы; б) паз получается фрезой, ось которой параллельна оси ступицы; в) паз получается сверлением.
Рисунок 6.4.2 – Червячные колеса при серийном производстве (ступица получается резаньем)

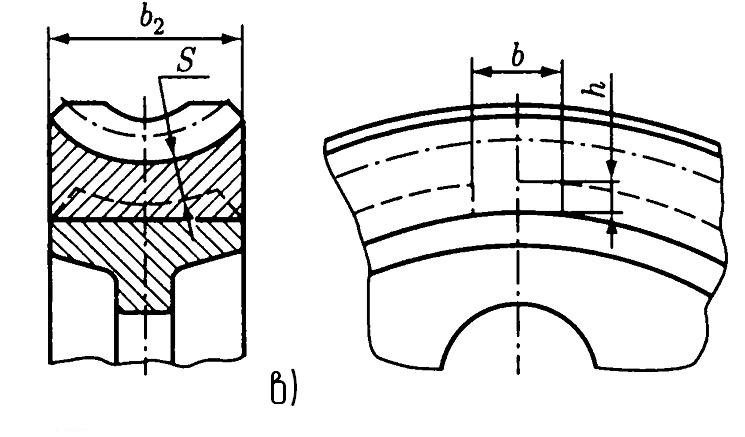

Ступица изготавливается литьем
Рисунок 6.4.3 – Червячные колеса при серийном производстве (ступица получается литьем)
Количество пазов в обоих случаях делается 6…8.
Основные размеры определяются по следующим формулам:
Исходными данными являются:
m – модуль передачи, мм;
b2 – ширина червячного колеса, мм.
Толщина направленного венца:
,
мм (6.4.8)
Ширина паза:
,
мм (6.4.9)
Высота паза:
,
мм (6.4.10)
- Фаска:
, мм (6.4.11)
Округляется до ближайшей стандартной: 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0
Радиус скруглений R берется 7…9 мм.
Диаметр ступицы колеса:
, мм (6.4.12)
Длина ступицы:
, мм (6.4.13)
