1 . Основы телевизионной передачи изображения. Спектр частот. Телевизионный радиоприемник(Одинец)

Зрение и параметры телевизионного изображения

1) Четкость изображения – острота зрения или разрешающая способность глаза определяется минимальным углом φ, в пределах которого глаз наблюдает две точки раздельно

В телевидении принято считать разрешающим углом

2) Число строк разложения

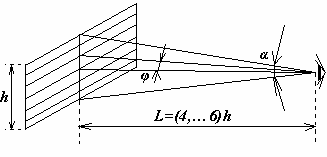

Д ве соседние строчки телезритель видит под углом φ, а весь экран под углом α.

строк разложения.

3) Градации яркости (m) m = 80…130.

4) Частота кадров Критическая частота ≈ 50 Гц, в других странах 60 Гц.

5 ) Формат кадра

В телевидении принят формат кадра 3:4.

Спектр частот видеосигнала

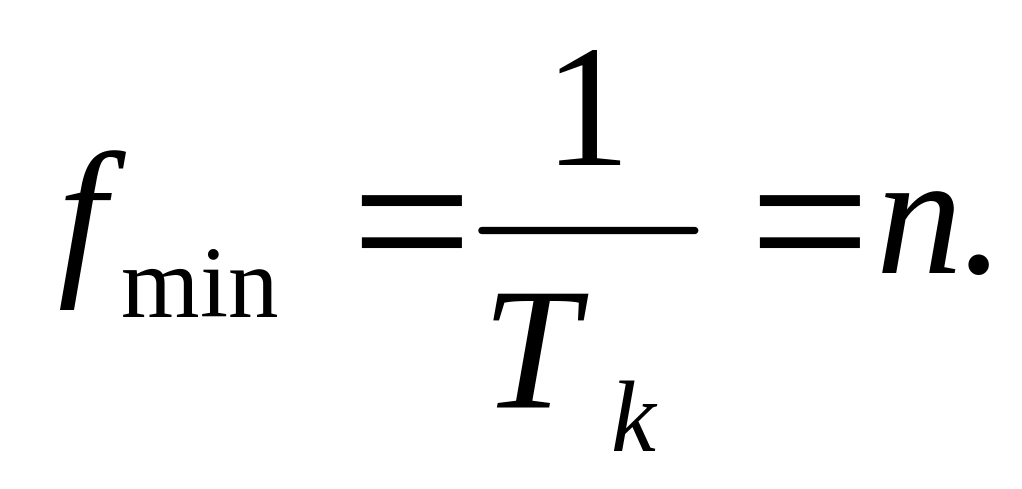

Частота, необходимая для передачи изображения:

fmin	fmax
	Шахматное поле.

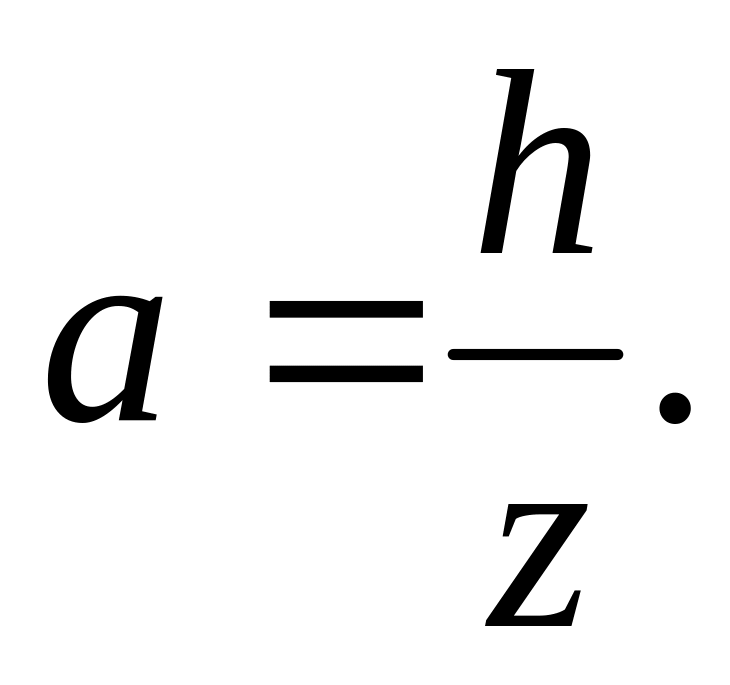

Растровый элемент – квадрат со стороной а,

1 строка = l/a – передается в одной строке; 1 кадр = – растровых элементов.

– для нашего стандарта; 1 сек. = npz² – растровых элементов в 1 сек.

n – число кадров в сек, р – формат кадра, z – число строк разложения.

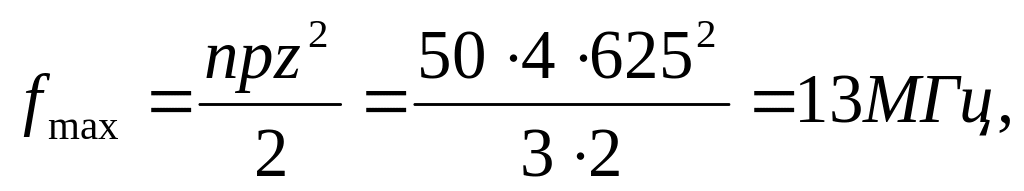

13 МГц – это очень много, для уменьшения частоты видео сигнала передается 25 кадров/сек.

Каждый кадр делится на 2 поля – четное и нечетное.

И спользуется чересстрочная развертка (m = 2) – способ реализации телевизионной развёртки, при котором однократная развёртка передаваемого изображения на мишени передающей телевизионной трубки и получение телевизионного кадра на экране кинескопа осуществляются в виде двух полукадров (полей) так, что в первом поле развёртываются и воспроизводятся нечётные строки, во втором — чётные строки, располагающиеся в промежутках между строками первого поля. После окончания развёртки второго поля луч возвращается в точку, соответствующую началу развёртки первого поля, и т.д. Применение Ч. р. возможно в телевизионных системах с нечётным числом строк разложения z,т.к. только в этом случае в каждом поле получается нецелое число строк z/2, в результате чего начала развёрток первого и второго полей (и, следовательно, телевизионные растры этих полей) оказываются смещенными по вертикали на половину смещения соседних строк в поле. Ч. р. позволяет вдвое уменьшить частоту кадров, требуемую в случае применения строчной развёртки (т.к. при ней частота мельканий изображений на экране равна частоте полей), и тем самым снизить вдвое верхнюю граничную частоту спектра телевизионного сигнала.

При прогрессивной происходит развертка последовательно всех строк разложения (m = 1).

В ывод:

а) при использовании чересстрочной развертки полоса частот видеосигнала уменьшается до 6 МГц;

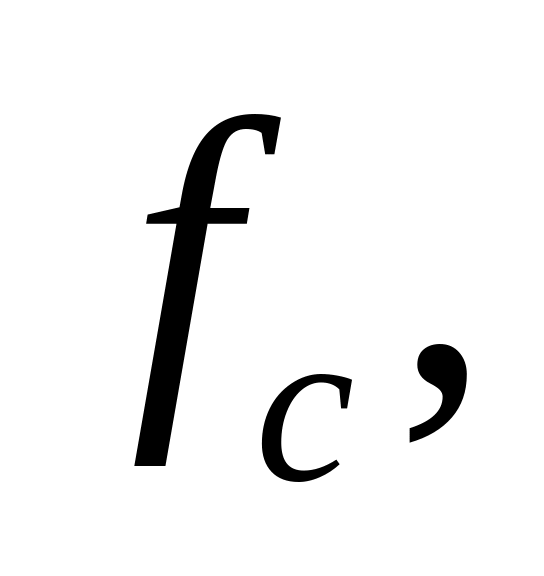

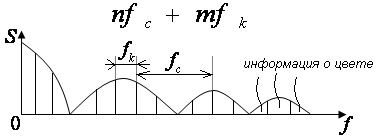

б) спектр частот видеосигнала является дискретным и содержит спектральные линии с частотами ( – частота строк, кадров).

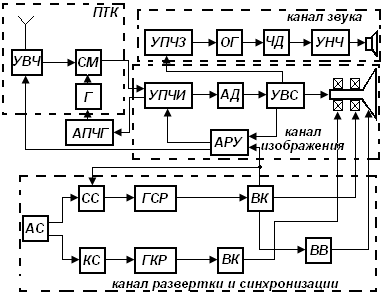

Черно-белый телевизионный приемник

УВЧ – усилитель высокой частоты;

CМ – смеситель;

Г – гетеродин;

УПЧИ – усилитель промежуточной частоты;

АД – видеодетектор;

УВС – видеоусилитель;

ОГ – ограничитель;

ЧД – частотный детектор;

УНЧ – усилитель низкой частоты;

АПЧГ – автоматическая подстройка частоты гетеродина;

АРУ – автоматическая регулировка усиления;

АС – амплитудный селектор;

СС – узел строчной синхронизации;

КС – узел кадровой синхронизации;

ГРС – генератор строчной развертки;

ГКС – генератор кадровой развертки;

ВК – выходной каскад.
