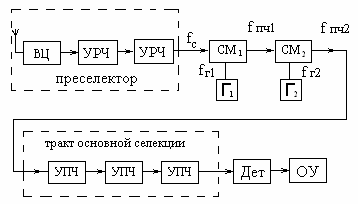

1. Структурная схема супергетеродинного рпу(Аржанов)

ВЦ – входная цепь,

УРЧ – усилитель высокой частоты,

СМ – смесител частот,

Г – гетеродин,

УПЧ – усилители промежуточной частоты.

Получили наиболее широкое распространение. Их работа основана на преобразовании частоты принимаемого сигнала. Этот сигнал с частотой f_c преобразуется в преобразователе частоты, состоящем из местного автогенератора – гетеродина и СМ, в колебание фиксированной частоты f_пч , на которой и осуществляется основное усиление и частотная селекция. Так как с целью подавления помехи по зеркальному каналу надо увеличивать ПЧ, а для повышения избирательности по соседнему каналу – уменьшать ее, используют двойное преобразование частоты. Причем f_ПЧ1 берется как можно выше, а f_ПЧ2 – как можно ниже.

Достоинства: высокая чувствительность и избирательность, большой динамический диапазон, простота перестройки по рабочему диапазону частот при постоянных параметрах РПУ.

Основные недостатки:

- наличие побочных каналов приема;

-каналы помех, преобразованных на своих гармониках без участия гетеродина;

-зеркальный или симметричный канал при «верхнем» и «нижнем» преобразованиях соответственно;

-каналы помех, преобразованных в промежуточную частоту на гармониках гетеродина;

-каналы помех, преобразованных в промежуточную частоту на своих гармониках.

2. Чувствительность радиоприемного устройства; пути ее повышения(Аржанов)

Чувствительность РПУ – это его способность принимать слабые сигналы. Это минимально возможный принимаемый сигнал, при котором обеспечивается качественный прием. Количественно чувствительность оценивают минимальной ЭДС модулированного сигнала в эквиваленте приемной антенны или минимальной напряженности поля; минимальной мощности сигнала на входе РПУ.

Различают:

-чувствительность, ограниченную усилением (характерно для приемников со сравнительно малым усилением, принимающих сильные сигналы);

-реальная чувствительность (учитывает собственные шумы приемника и определяется минимальным уровнем сигнала на входе), определяется при соотношении сигнал/шум =N (дБ);

-пороговая чувствительность определяется при соотношении сигнал/шум =1.

Единицы измерения чувствительности: размерности напряжения – мВ, мкВ; размерности мощности (для диапазона СВЧ)- мВт, мкВт; относительные единицы измерения – дБмкВ (относительно 1мкВ), дБмкВт (относительно 1мкВт); иногда определяют как необходимую напряженность электрического поля – мВ/м, мкВ/м.

Факторы, влияющие на чувствительность РПУ:

-ширина полосы пропускания (чувствительность ухудшается, если расширять полосу пропускания, так как пропорционально полосе увеличивается мощность шума);

-шумовые свойства каскадов, причем основное влияние оказывает входной каскад, так как шум от первого каскада усиливается последующими;

-коэффициент усиления тракта (не может быть высоким, так как увеличивается вклад собственных шумов РПУ в отношение сигнал/шум);

3. Критерий выбора структурной схемы радиоприемного устройства (линейный тракт). (Аржанов)

Линейный тракт РПУ – это все, что находится до детектора. Его строят в зависимости от назначения, диапазона частот, требуемых показателей качества (чувствительности, избирательности), вида принимаемого сигнала и др.

Основные типы структурных схем РПУ.
