Дерево модели среды bРwin

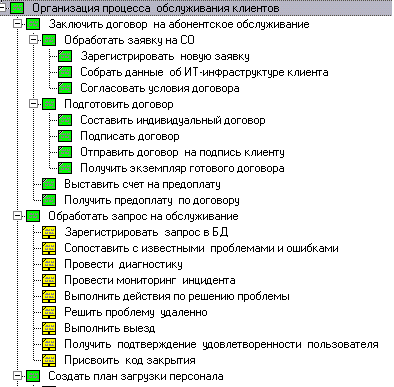

Дерево модели используется для просмотра структуры модели и изменения любых объектов диаграмм в любой открытой модели.
Рис. 15 Пример дерева модели
Дерево модели используется:
для просмотра разных моделей, построенных с использованием различных методологий моделирования;
для переключения режимов просмотра диаграмм или действий;
для немедленного перехода к просмотру или работе с соответствующей диаграммой посредством щелчка на названии диаграммы или действия;
Область рисования bPwin
Рис 16. Пример области для рисования
Нотация idef0 Описание нотации idef0
В настоящее время для проведения анализа и организации бизнес-процессов используются различные программные средства, в том числе case-средства верхнего уровня BPWin, который поддерживает нотации IDEF0. Даная нотация используется для построения SADT-модели.
IDEF0, как стандарт, был разработан в 1981 году департаментом Военно-Воздушных Сил США в рамках программы автоматизации промышленных предприятий, которая носила обозначение ICAM (Integrated Computer Aided Manufacturing). Набор стандартов IDEF унаследовал свое название от этой программы (IDEF=ICAM DEFinition)
Основу методологии IDEF0 составляет графический язык описания бизнес-процессов. Модель в нотации IDEF0 представляет собой совокупность иерархически упорядоченных и взаимосвязанных диаграмм. Каждая диаграмма является единицей описания системы и располагается на отдельном листе.
Модель SADT представляет собой серию диаграмм с сопроводительной документацией, разбивающая сложный объект на составные части, которые представлены в виде блоков. Каждая детальная диаграмма является декомпозицией блока из более общей диаграммы. На каждом шаге декомпозиции более общая диаграмма называется родительской (контекстной) по отношению к детальной (дочерней диаграмме). Родительская диаграмма также называется контекстной. Каждый процесс, отраженный на диаграммах может быть детализирован, при этом должны соблюдаться определенные правила.
Правила декомпозиции:
Правило балансировки (при детализации процесса детализирующая диаграмма в качестве внешних источников может иметь только те компоненты, с которыми имеет информационную связь детализируемая подсистема или процесс на родительской диаграмме).
Правило нумерации (поддерживается иерархическая нумерация, например, № 12 получает следующие номера: 12.1,12.2,12.3 и т.д.).
Декомпозиция в нотации idef0
Декомпозиция проводиться по логике до тех пор, пока не будет достигнут необходимый уровень детализации. Решение о завершении декомпозиции принимается аналитиком исходя их критериев.
Критерии завершения детализации:
Наличие у процесса относительно небольшого количества входных и выходных потоков данных;
Возможность описания, преобразования данных в виде последовательного алгоритма;
Выполнение единственной логической функции – преобразование входной информации в выходную информацию.

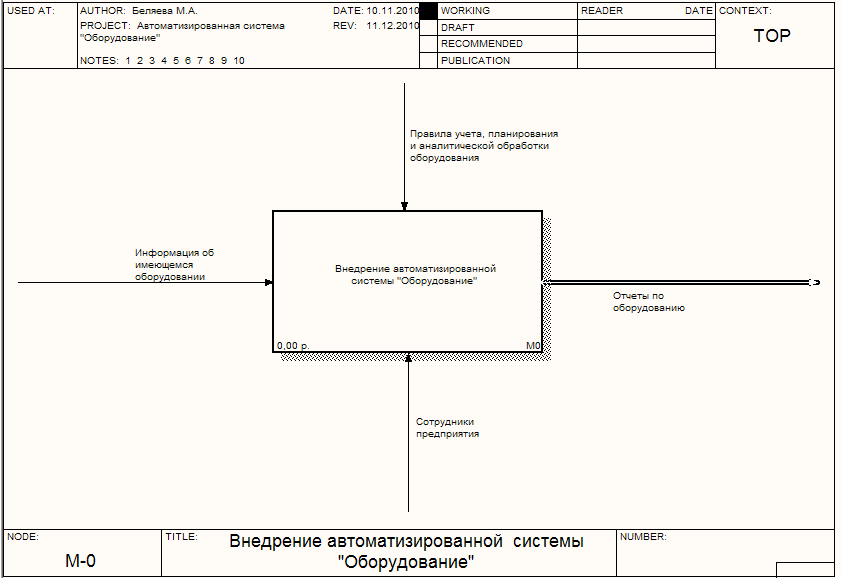

Диаграммы idef0
