Создание диаграммы «Дерево целей» в aris

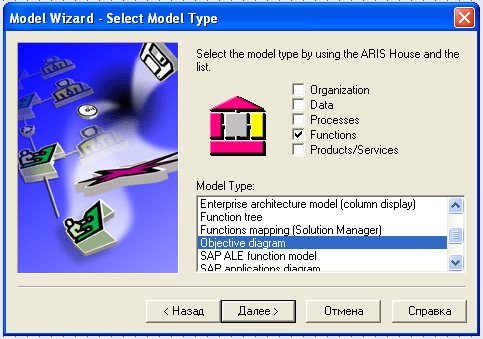

Для создания диаграммы «Дерево целей» необходимо загрузить на компьютере ARIS Toolset , нажать кнопку («Создать новую модель»). В появившемся диалоговом окне нужно выбрать тип модели «Function» и «Objective Diagram»:
Рис. 73. Создание новой модели диаграммы «Objective Diagram»

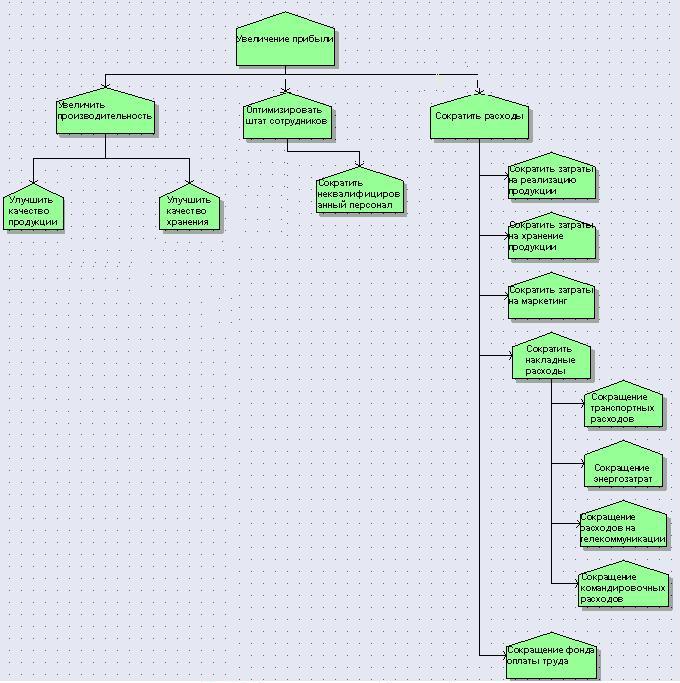

Рис. 74. Пример диаграммы «Дерево целей» ( «Objective Diagram»)
Диаграмма «Дерево продуктов и услуг» («Products/services tree» )
Данный тип диаграмм применяется для описания продуктов и услуг, производимых в компании, а также и связи со стратегическими целями компании, бизнес-процессами, поддерживающими их производство.
Дерево продуктов позволяет определить и графически отобразить входы/выходы компании. Позволяет составить номенклатуру ресурсов и товаров.

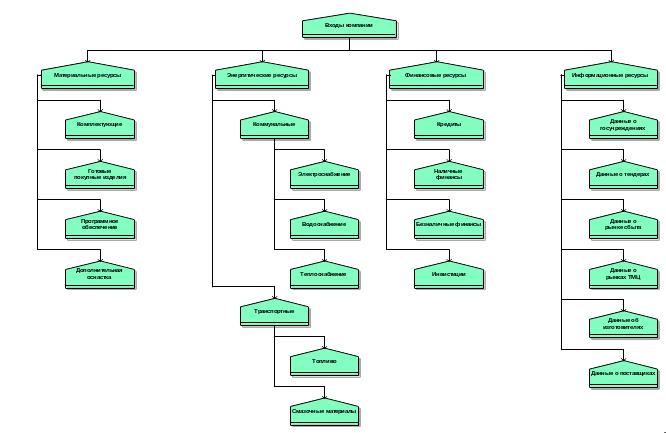

Рис. 75. Пример диаграммы «Дерево продуктов»
Для создания диаграммы «Дерево продуктов и услуг» необходимо загрузить на компьютере ARIS Toolset , нажать кнопку («Создать новую модель»). В появившемся диалоговом окне нужно выбрать тип модели «Products/services», затем выбрать тип диаграммы «Product tree», нотация модели состоит из обозначения одного объекта – продукция – пятиугольником зеленого цвета, между объектами диаграммы возможна только одна связь subsumes – содержит.
Диаграммы «Industrial process» и «Office process»
Модели производственного и офисного процессов описывают практически те же процессы, что и модель еЕРС. Однако эти две модели используют ограниченное число объектов и символов в виде наглядных, легко понимаемых пиктограмм. Преимущество пиктографического представления состоит в том, что сотрудники различных подразделений смогут не только понять эти модели без предварительной подготовки, но и самостоятельно их разрабатывать и при необходимости изменять. Диаграммы этих двух типов позволяют проводить моделирование, анализ и оптимизацию процесса непосредственно в подразделениях. Производственный процесс отображает создание материальных продуктов/услуг, а офисный − процессы, протекающие в офисе (создание нематериальных продуктов/услуг).
Панель инструментов создания диаграммы «Industrial process»

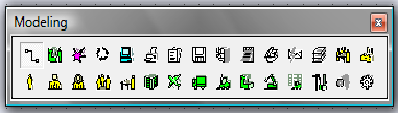

Рис. 76. Панель инструментов создания диаграммы «Industrial process»
Таблица 16
Объекты модели «Office Process» и «Industrial process»
(отличаются обозначением «Function» )
-
Название
Графическое изображение
Событие
Тип сотрудника
Факс
Компьютер
Сотрудник (м)
CD-ROM
Жесткий диск
Сотрудник (ж)
Документ
Хранилище файлов
Корзина для документов
Магнитная пленка
Дискета
Книга
Логический оператор
Ежедневник (планер)
Местонахождение
Электронное письмо, Письмо
Функция
Организационная единица
Сотрудник- должность
Группа сотрудников
Телефон
Блокнот
