Создание модели организационной структуры
Для создания модели организационной структуры необходимо загрузить на компьютере ARIS Toolset:
Рис. 55. Экранная форма создание новой модели
Необходимо нажать
кнопку
(«Создать новую модель»). В появившемся
диалоговом окне нужно выбрать тип модели
«Organization» и «Organization chart»:

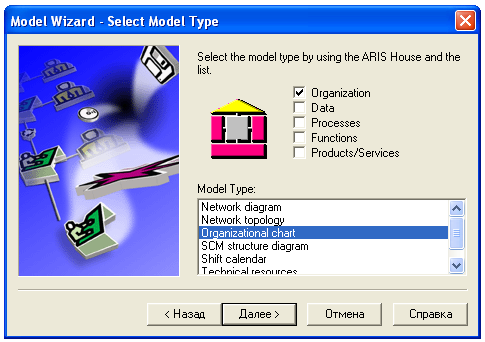

Рис. 56. Экранная форма по выбору типа диаграммы
Задаем имя новой модели:

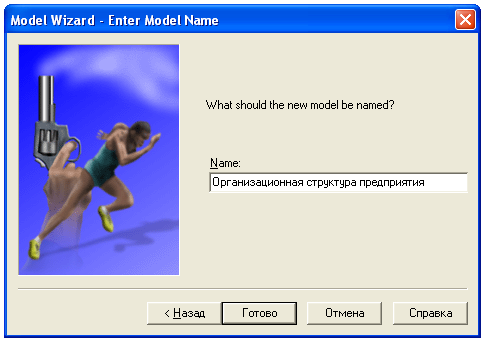

Рис. 57. Экранная форма для задания имени модели
Появится область для создания организационной модели со специальной панелью инструментов, предназначенной для создания данного типа моделей.
Событийная цепочка процесса
(eEPC-диаграмма)
Модель предназначена для детального описания процессов, выполняемых в рамках одного подразделения, несколькими подразделениями или конкретными сотрудниками. Она позволяет выявлять взаимосвязи между организационной и функциональной моделями. Модель eEPC отражает последовательность функциональных шагов (действий) в рамках одного бизнес-процесса, которые выполняются организационными единицами, а также ограничения по времени, налагаемые на отдельные функции.
Для каждой функции могут быть определены начальное и конечное события, ответственные исполнители, материальные и документарные потоки, сопровождающие модель, а также проведена декомпозиция на более низкие уровни (подфункции и т.д.).
Модели eEPC построены на определенных семантических правилах описания:
каждая функция должна быть инициирована событием и должна завершаться событием;
в каждую функцию не может входить более одной стрелки, «запускающей» выполнение функции, и выходить не более одной стрелки, описывающей завершение выполнения функции.
Рис. 58. Пример соединения события и функции
Панель инструментов для моделирования eEPC-диаграмм

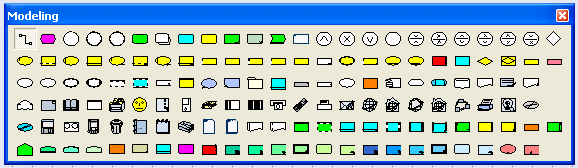

Рис. 59. Панель инструментов для разработки eEPC - диаграммы
В таблице 16 приведено подробное описание объектов eEPC - модели и их графическое изображение.
Таблица 16
Объекты eEpc-диаграммы
-
Название
Connection
Event
Start event
Intermediate event
End event
Function
Process interface
Function (actual)
Function (target)
System function (actual)
System function (target)
Process module
SAP function
AND rule; XOR rule; OR rule
Rule; OR/AND rule; XOR/AND rule; AND/ XOR rule; OR/XOR rule
Gateway
Organizational unit type
Organizational unit type
Organizational unit
Organizational unit
System Organizational unit type
System Organizational unit type
System Organizational unit
System Organizational unit
Position type
Position
Position description
Cluster
Internal person
External person
Objective
