Панель инструментов aris
Таблица 14
Элементы панели инструментов aris
Название |
Описание |
Графическое изображение |

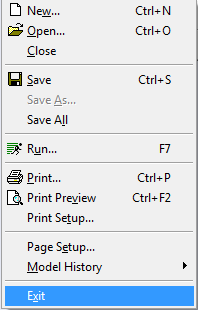

File |
В данном пункте меню есть возможность создания новой модели, открывать уже существующие модели. Сохранять и выводить на печать модели ARIS. |
|

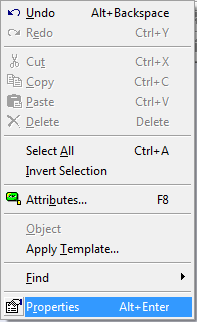

Edit
|
С помощью данного меню можно отменять какие-либо внесенные изменения (в обе стороны). |
|

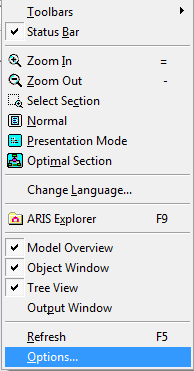

View
|
Изменение масштаба модели (Zoom in, Zoom out). Вызов различный подменю ARIS. |
|
Evaluate
|
Создание отчетов и макросов. |
|
Windows
|
С помощью меню window можно устанавливать тип размещения закладок в среде ARIS (горизонтально, каскадом, вертикально). Также можно закрыть все модели (Close all). |
|
Help
|
Стандартное меню Помощь. |
|
Организационные модели
(Organization chart)
Описывает организационные единицы разного уровня и их взаимосвязи. Наиболее легко поддается моделированию, поскольку она четко определена и понятна. Следует различать организацию структуры и организацию процедур компании.
Анализ организационной структуры позволяет выявлять:
Наличие обоснованного количества уровней иерархии;
Наличия более чем 5-6 подчиненных подразделений у одного руководителя;
Наличия малого количества подчиненных у одного руководителя;
Подчинения одних и тех же сотрудников различным руководителям;
Модель строится иерархически, от верхнего уровня структуры к нижнему уровню.
В модель верхнего уровня включаются самостоятельные подразделения, входящие в структуру организации. Каждое из них детализируется на более низкие уровни — уровни структурных подразделений. Каждое структурное подразделение, в свою очередь, детализируется на структурные подразделения в его составе, которые изображаются на одной диаграмме.

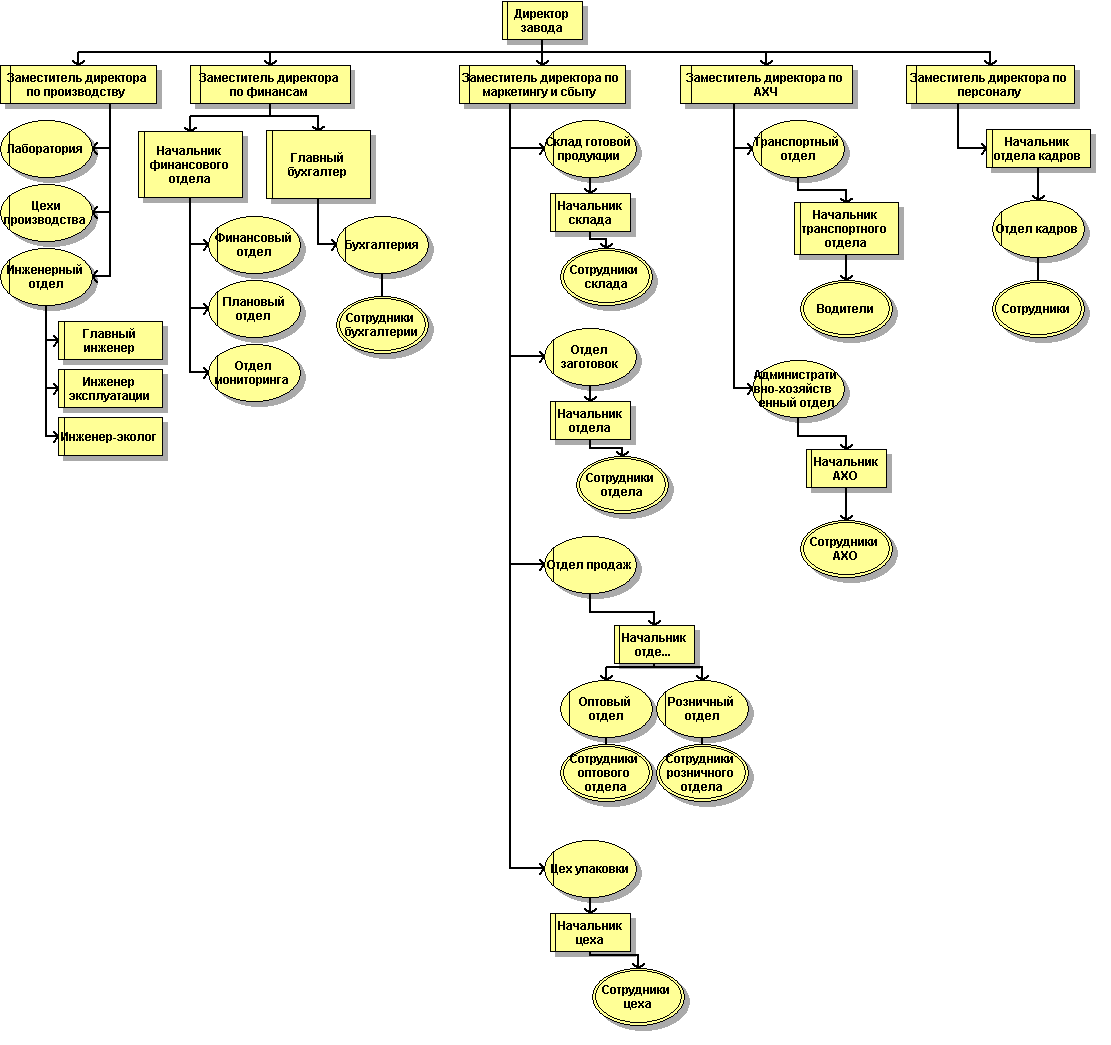

Пример организационной модели приведен на рис. 53.
Рис. 53. Пример организационной модели в ARIS
Панель инструментов для моделирования организационных диаграмм
Рис. 54. Панель инструментов
В таблице 15 приведено подробное описание объектов организационной модели и их графическое изображение.
Таблица 15
Объекты организационной диаграммы
Наименование элемента |
Перевод |
Изображение |
Connection |
Связь |
|
Organizational unit type |
Тип организационной единицы |
|
Organizational unit type |
Тип организационной единицы |
|
Organizational unit |
Организационная единица |
|
Organizational unit |
Организационная единица |
|
Cost center |
Стоимостной фактор |
|
Position type |
Тип сотрудника |
|
Position |
Должность |
|
System Organizational unit type |
Тип системной организационной единицы |
|
System Organizational unit type |
Тип системной организационной единицы |
|
System Organizational unit |
Системная организационная единица |
|
System Organizational unit |
Системная организационная единица |
|
Person type |
Тип сотрудника |
|
Internal person |
Штатный сотрудник |
|
External person |
Внештатный сотрудник |
|
Group |
Группа |
|
Location |
Расположение |
|
Organization chat |
Организационная схема |
|
Workstation |
Рабочая станция |
|
Position description |
Описание должности |
|
