Создание диаграммы «Industrial Process» в aris

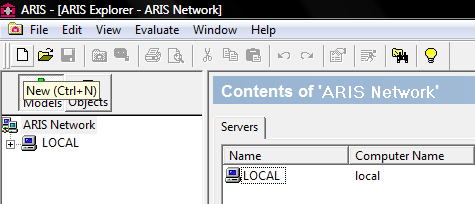

Для создания диаграммы «Industrial Process» необходимо загрузить ARIS Toolset, далее нажать кнопку («Создать новую модель»):
Рис. 77. Загрузка программы ARIS Toolset

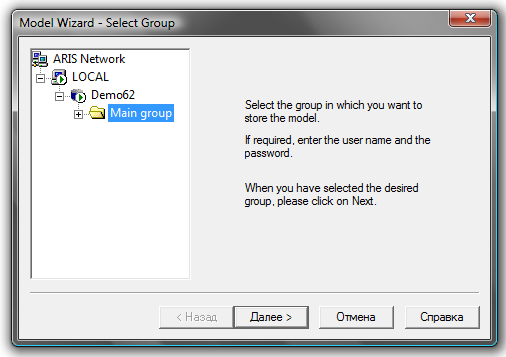

При появлении диалогового окна, необходимо выбрать место хранения новой модели. После выбора папки нажмите кнопку «Далее»:
Рис. 78. Загрузка «Main group»

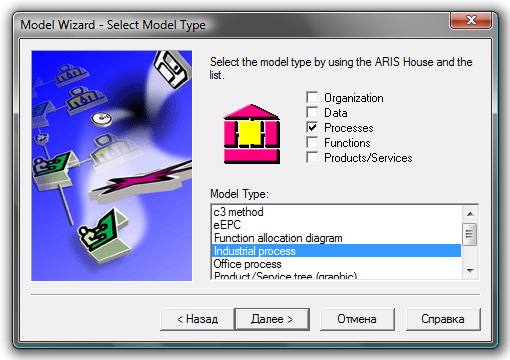

В появившемся диалоговом окне нужно выбрать группу моделей «Process» и тип модели «Industrial Process», аналогичным образом, последовательность такая же, как и при выборе типа модели «Industrial Process», можно загрузить тип модели «Office Process»:
Рис. 79. Экранная форма для выбора группы моделей и типа модели
Рекомендуется в названии указывать тип и название модели, этим самым будет облегчен дальнейший поиск модели в базе данных ARIS.

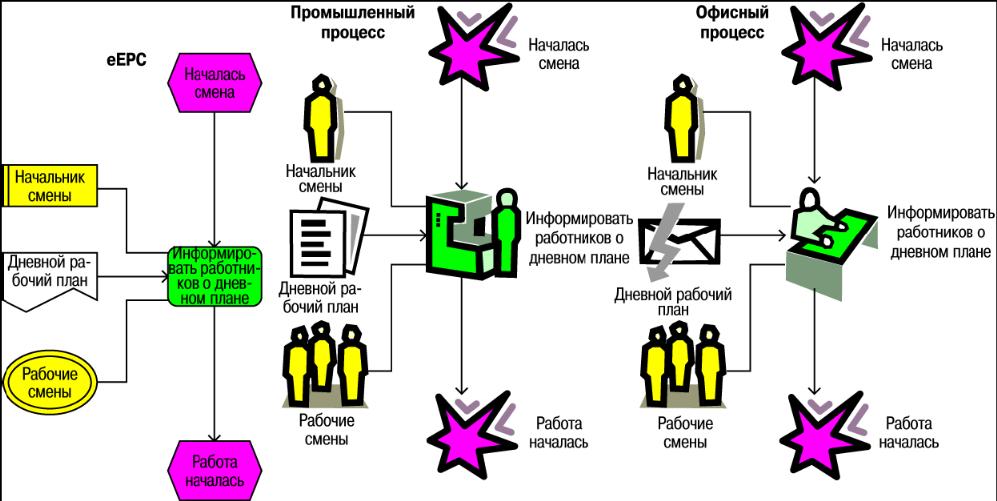

Можно переходить от одного типа представления к другому в рамках моделей этих трех типов. В процессе копирования ARIS автоматически конвертирует символы в соответствии с типом диаграммы. На рис.80. представлено описание одних и тех же фактов моделями трех типов- еЕРС, производственного и офисного процессов.
Рис. 80. Представление одних и тех же фактов с помощью диаграмм
трех типов - eEPC, промышленного и офисного процессов
Задание 1. Разработать организационную структуру высшего образо-вательного учреждения.
Задание 2. Разработать 4 типа диаграмм: событийную цепочку еЕРС, организационную структуру, дерево продуктов, дерево целей производственного предприятия ( по любому производству, предметная область может быть выбрана студентом самостоятельно ).
Задание 3. Разработать процессные диаграммы «Industrial Process» и «Office process» (предметная область выбирается студентом самостоятельно).
Задание 4. Разработать модель бизнес – процесса производства мебели, с использованием основных типов диаграмм.
Задание 5. Разработать бизнес – модель с использованием основных типов диаграмм по деятельности нефтяных компаний и реализации нефтепродуктов.
Задание 6. Разработать модель деятельности предприятия по произ-водству кондитерских продуктов.
Лабораторная работа 5 Разработка моделей в имитационной среде Simpleх 3
Цель – научить студентов разрабатывать модели различных предметных областей и навыкам работы в имитационных средах Simpleх 3.
Объем в часах – 4
Теоретическая часть Виды моделирования
Агентное моделирование — относительно новое (1990е-2000е гг.) направление в имитационном моделировании, которое используется для исследования децентрализованных систем, динамика функционирования которых определяется не глобальными правилами и законами (как в других парадигмах моделирования), а наоборот, когда эти глобальные правила и законы являются результатом индивидуальной активности членов группы. Цель агентных моделей — получить представление об этих глобальных правилах, общем поведении системы, исходя из предположений об индивидуальном, частном поведении ее отдельных активных объектов и взаимодействии этих объектов в системе. Агент — некая сущность, обладающая активностью, автономным поведением, может принимать решения в соответствии с некоторым набором правил, взаимодействовать с окружением, а также самостоятельно изменяться.
Дискретно-событийное моделирование — подход к моделированию, предлагающий абстрагироваться от непрерывной природы событий и рассматривать только основные события моделируемой системы, такие как: «ожидание», «обработка заказа», «движение с грузом», «разгрузка» и другие. Дискретно-событийное моделирование наиболее развито и имеет огромную сферу приложений — от логистики и систем массового обслуживания до транспортных и производственных систем. Этот вид моделирования наиболее подходит для моделирования производственных процессов. Основан Джеффри Гордоном в 1960х годах.
Системная динамика — парадигма моделирования, где для исследуемой системы строятся графические диаграммы причинных связей и глобальных влияний одних параметров на другие во времени, а затем созданная на основе этих диаграмм модель имитируется на компьютере. По сути, такой вид моделирования более всех других парадигм помогает понять суть происходящего выявления причинно-следственных связей между объектами и явлениями. С помощью системной динамики строят модели бизнес-процессов, развития города, модели производства, динамики популяции, экологии и развития эпидемии. Метод основан Джеем Форрестером в 1950 годах.
