Создание eEpc – модели
Для создания событийно-ориентированной модели необходимо загрузить на компьютере ARIS Toolset:
Рис. 59. Создание новой модели

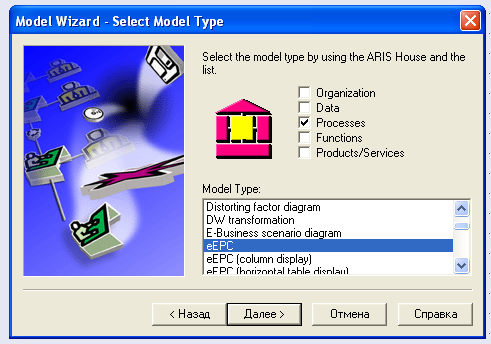

Необходимо нажать кнопку («Создать новую модель»). В появившемся диалоговом окне нужно выбрать тип модели «Process - eEPC»:
Рис. 60. Выбор типа модели еЕРС
Задаем имя новой модели:
Рис.61. Задание имени модели еЕРС

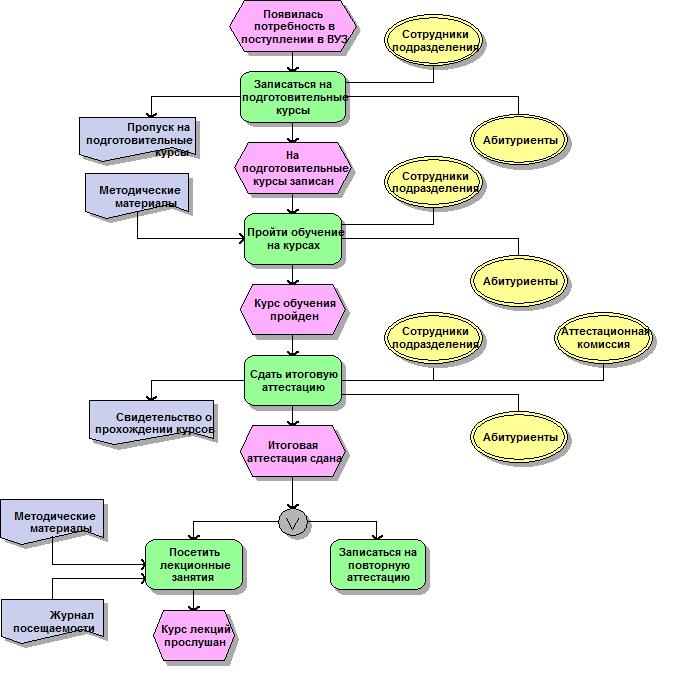

На рис. 62. представлен фрагмент eEPC-диаграммы «Организация учебного процесса в ВУЗе».
Рис. 62. Пример фрагмента eEPC-диаграммы в ARIS
Операторы соединений
Соединение событий
Соединение AND:
Рис.63. Пример соединения событий AND
Соединение OR:
Рис. 64. Пример соединения событий OR
Соединение XOR:
Рис. 65. Пример соединения событий XOR
Соединение функций
Соединение AND:
Рис. 66. Пример соединения функций AND
Соединение OR:
Рис. 67. Пример соединения функций OR
Соединение XOR:
Рис. 68. Пример соединения функций XOR
Модель «Дерево функций»
В инструментальной среде ARIS используется диаграмма дерева функции (Function Tree), посредством которой могут быть описаны различными уровнями детализации, при этом функции представляются в необязательно хронологическом порядке.
Типы связей дерева функций
Подчиняются по способу выполнения;
Подчиняются по объекту;
Подчиняются по процессу.
На самом верхнем уровне «Дерева Функции» описываются самые сложные функции, представляющие бизнес-процессы. Детализация образует иерархическую структуру для их описания. Для более детального описания в общей структуре можно использовать термины:
Процесс;
Подфункция;
Базовая функция.
Функции объединяются в function tree в соответствии с критериями:
Объектно-ориентированный;
Процессно-ориентированный;
Операционно-ориентированный.
Создание диаграммы «Дерева функции» в aris
Чтобы создать диаграмму «Дерево функций» необходимо загрузить ARIS Toolset:
Рис.69. Создание новой модели

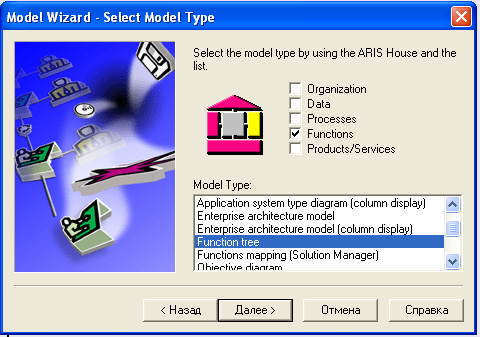

Необходимо нажать кнопку («Создать новую модель»). В появившемся диалоговом окне нужно выбрать тип модели «Function» и «Function tree»:
Рис. 70. Экранная форма по выбору типа модели «Function tree»

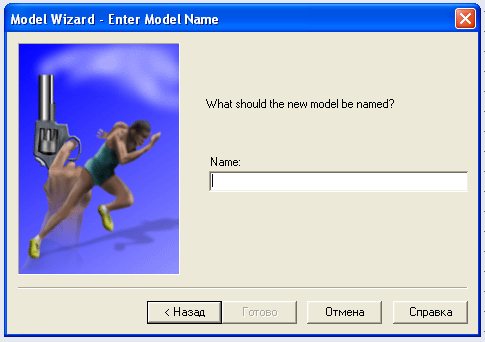

Задаем имя новой модели:
Рис. 71. Задание имени новой модели

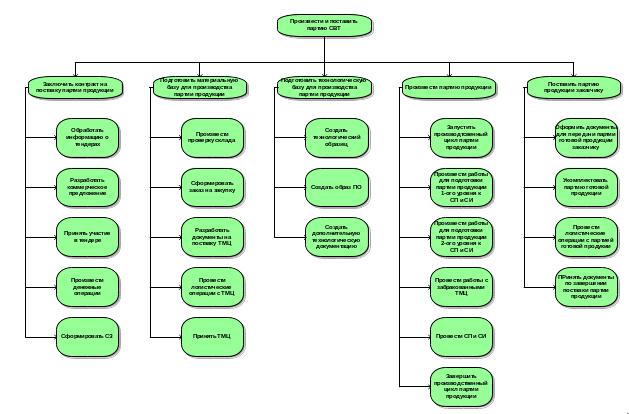

Рис. 72. Пример диаграммы «Дерева Функций» ( «Function tree» ) в ARIS
Модель «Дерево целей»
При моделировании, проведении анализа и оптимизации рабочего процесса, необходимо определить цели компании в области совершенствования бизнес-процессов.
«Дерево целей» (Objective diagram) используется для описания цели организации и построения иерархии, для создания которой используются следующие объекты:
Цели;
Связи;
Функции;
Критический фактор;
Продукт или услуга;
Информационная услуга.
Типы связей «Дерево целей»:
Принадлежит
Имеет на выходе
Потребляется
Является входом для…
Имеет в подчинении
Используется
Производит
Поддерживает
Принцип построения диаграммы «Дерево целей»: необходимо понять, насколько нужна реорганизация и оптимизация.
Цель – желаемое будущее состояние организации, которое может быть достигнуто при выполнении состава функций с учетом факторов успеха, анализа и проведение оптимизации.
Критические факторы успеха – движущие силы бизнес-процесса, они позволяют оценить риски при достижении цели организации.
